35

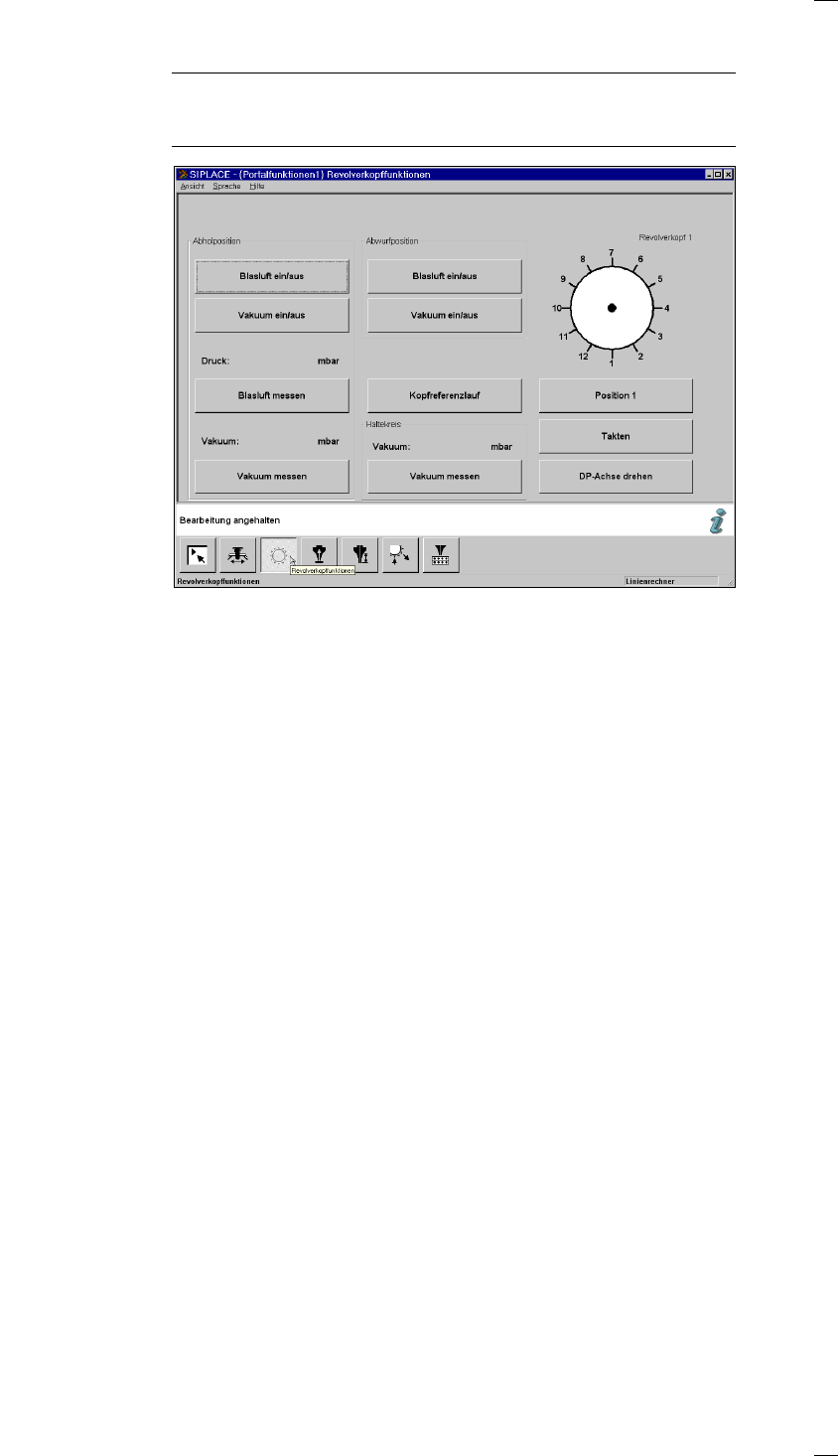

Menü ’Revolverkopffunktionen’
HINWEIS
Wenn Sie Revolverkopffunktionen bei geöffneter Schutzhaube ausführen
wollen, ist dies nur mit dem Schlüsselschalter in Stellung "I" möglich.
Position 1 Der Stern und die Z-Achse des Revolverkopfs führen einen Referenzlauf
durch. Zugleich wird das Segment an der Sternposition in die Abhol-/
Bestückposition gedreht.
Takten Der Stern wird jeweils um eine Position weitergetaktet und seine Position
grafisch am Bildschirm dargestellt.
DP-Achse drehen Die Pipette des Segments an der dp1-Drehstation wird um 90° gedreht.
Kopfreferenzlauf Die Kopfachsen führen einen Referenzlauf durch. Dabei werden Bauele-
mente in den Abwurfbehälter abgeworfen.
Abholposition Blasluft ein/aus Die Blasluft wird an der Abholposition ein-
bzw. ausgeschaltet
Vakuum ein/aus Das Vakuum wird an der Abholposition ein-
bzw. ausgeschaltet.
Blasluft messen Der Druck der Blasluft wird an der Abhol-
position gemessen und der Messwert in mbar
angezeigt.
Vakuum messen Für die Pipette wird der Vakuumwert
in der Abholposition gemessen und der
Messwert in mbar angezeigt.
Abwurfposition Blasluft ein/aus Die Blasluft wird an der Abwurfposition ein-
bzw. ausgeschaltet
Vakuum ein/aus Das Vakuum wird an der Abwurfposition ein-
bzw. ausgeschaltet.
Haltekreis Vakuum messen Das Vakuum des Haltekreises wird gemes-
sen und der Messwert in mbar angezeigt.
36
Menü ’Vakuumtest Revolverkopf’
Nach Auslösen dieser Funktion führt der Revolverkopf einen Kopfrefe-
renzlauf durch. Zugleich werden die Vakuumwerte aller Pipetten an der
Abholposition bei geschlossener und offener Pipette gemessen und in der
Liste angezeigt.
Menü ’Pipettenoffset Revolverkopf’
Nach Auslösen dieser Funktion werden Sie am Bildschirm aufgefordert,
die Starttaste zu betätigen. Danach fährt das Portal über eine Messposi-
tion am Leiterplattentransport. Dort werden die Z-Höhen aller Segmente
gemessen und am Bildschirm dargestellt. Danach kehrt das Portal in die
Ausgangswarteposition zurück.
37
Menü ’Pipettenkonfiguration Revolverkopf’
Im Menü ’Pipettenkonfiguration Revolverkopf’ können Sie die Pipetten-
konfiguration einsehen und Pipetten überprüfen. Ist ein Pipettenwechsler
installiert, so können Sie die Pipetten mit Hilfe dieses Menüs wechseln.
HINWEIS
Der Pipettenwechsel ist nur bei vorgegebenem Nutzen und vorgegebener
Rüstung möglich.
Listenfeld
Die Pipettenkonfiguration wird mit den Soll- und Istwerten angezeigt.
Pipetten, die mit einem Pfeil in der Spalte ’Pipette wechseln’ gekennzeich-
net sind, sind auszuwechseln. Der cyanfarbene Balken zeigt an, dass sich
die Pipette in der Wechselposition befindet.
Revolverkopfgrafik Der Pfeil zeigt die Wechselposition für die jeweilige Pipette an.
Feld ’Revolverkopf’
Takten Jedes mal, wenn Sie diese Schaltfläche anklicken, wird der Stern um eine
Position weitergetaktet.
Wechsel einzeln
quittieren Führen Sie dazu folgende Arbeitsschritte aus.
– Takten Sie die mit einem Pfeil markierte Pipette in die Wechselposition.
– Wechseln Sie die Pipette.
– Klicken Sie die Schaltfläche ’Wechsel einzeln quittieren’ an. Im Listenfeld
müssen Soll- und Istwert übereinstimmen.
Alles quittieren Haben Sie mehrere Pipetten gewechselt, die mit einem Pfeil gekennzeich-
net waren, können Sie den Wechsel am Ende mit einem Befehl quittieren.
Klicken Sie dazu die Schaltfläche ’Alles quittieren’ an. Im Listenfeld müs-
sen die Soll- und Istwerte aller Pipetten übereinstimmen.
Feld ’Pipettenwechsler’
Die folgenden Funktionen können nur ausgeführt werden, wenn ein Pipet-
tenwechsler installiert ist:
Eine Pipette Ist ’Eine Pipette’ aktiviert, werden die Funktionen ’Ablegen’, ’Aufnehmen’,
’Wegwerfen’ oder ’Ersetzen’ nur für eine ausgewählte Pipette ausgeführt.
Nach Anklicken einer dieser Funktionen wird eine Eingabebox zur Ein-
gabe der Segmentnummer eingeblendet. Als Vorgabewert ist die Nummer
jenes Segments im Eingabefeld eingetragen, das sich gerade in der
Wechselposition befindet. Es ist mit einem cyanfarbenen Pfeil gekenn-
zeichnet.
