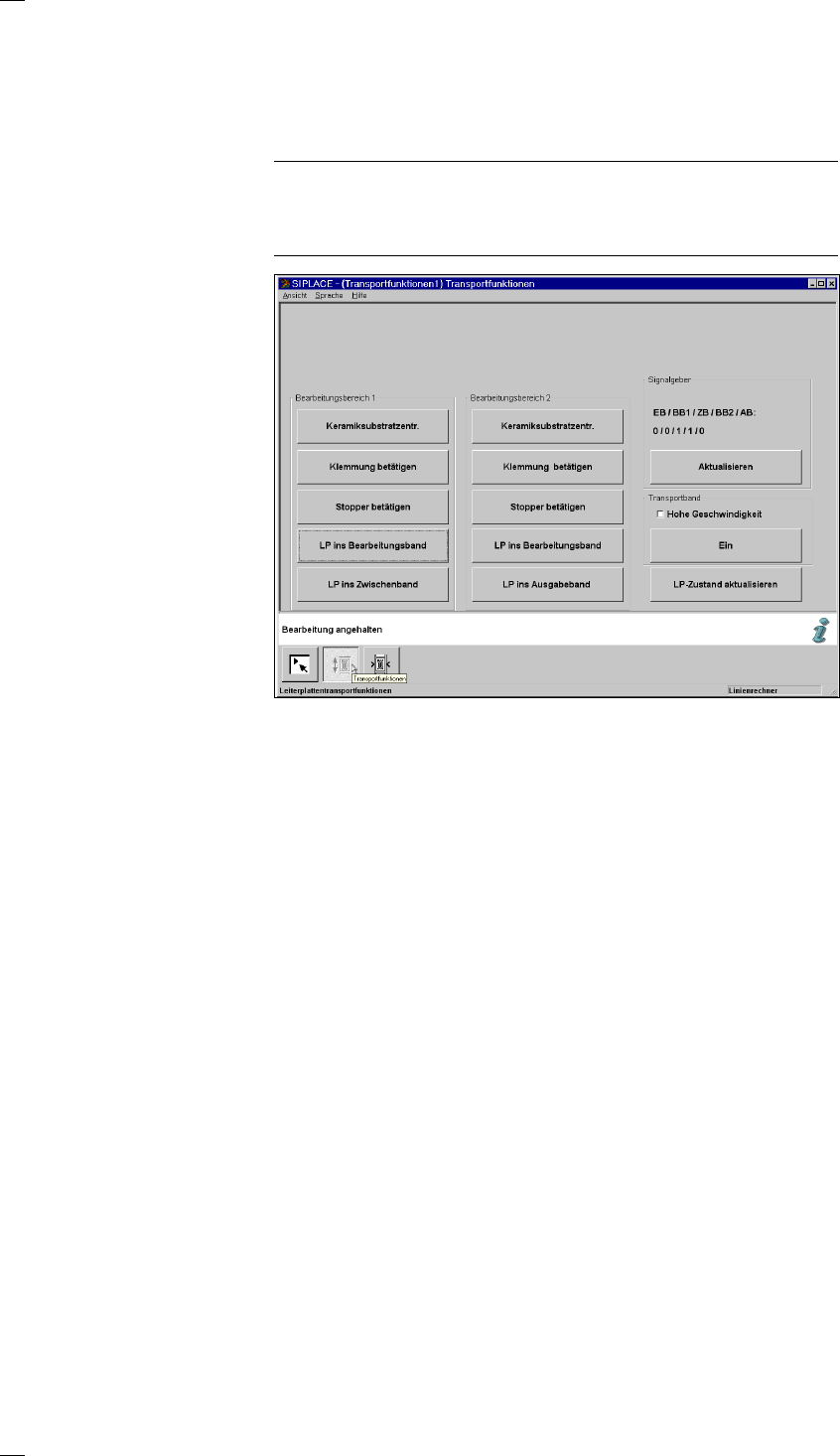

Menü ’Einzelfunktionen LP-Transport 1’
Dieses Menü dient zum Überprüfen und Einstellen der Funktionsbaugrup-
pen des LP-Transports. Ist die Option ’Doppeltransport’ installiert, wird
das Menü Einzelfunktionen LP-Transport 2 aktiviert. Es stehen Ihnen
dann die gleichen Funktionen wie beim LP-Transport 1 zur Verfügung.
HINWEIS
Schließen Sie zum Verfahren der Portale die Schutzhauben und drücken
Sie danach die Starttaste. Alle Portal- und Kopfachsen verfahren mit nied-
riger Geschwindigkeit.
Schaltflächen der Felder ’Bearbeitungsbereich 1’ bzw. ’Bearbei-
tungsbereich 2’
Die folgenden drei Menüpunkte verhalten sich beim Anklicken wie ein
Kippschalter.
Keramiksubstrat- Klicken Sie auf die Schaltfläche ’Keramiksubstrat-Zentrierung’, wird die
Zentrierung (Option) Klemmung der Substrat-Zentrierung aktiviert bzw. deaktiviert.
Klemmung betätigen Klicken Sie auf die Schaltfläche ’Klemmung betätigen’, wird die Klem-
mung aktiviert bzw. deaktiviert.
Stopper betätigen Klicken Sie auf die Schaltfläche ’Stopper betätigen’, wird der Stopper ein-
bzw. ausgefahren.
LP ins Bearbeitungsb.Die LP wird vom Eingabeband (EB) oder Zwischenband (ZB) in das Bear-
beitungsband 1 (BB1) oder Bearbeitungsband 2 (BB2) transportiert,
gestoppt und geklemmt.
LP ins Zwischenband Die LP wird vom Bearbeitungsband 1 (BB1) in das Zwischenband (ZB)
transportiert, gestoppt und geklemmt.
LP ins Ausgabeband Die LP wird vom Bearbeitungsband 2 (BB2) in das Ausgabeband (AB)
transportiert.
Feld ’Signalgeber’
Signalgeber Mit diesem Menüpunkt lassen sich die Zustände der Ultraschall-Sensoren
EB/BB1/ZB/BB2/AB im Eingabe-, Bearbeitungs-, Zwischen- bzw. Ausgabeband abfragen:
Aktualisieren 1 = hat angesprochen
0 = hat nicht angesprochen
Feld ’Transportband’
Hohe Damit haben Sie die Möglichkeit, unterschiedliche Transportgeschwindig-
Geschwindigkeit keiten zu wählen.
41
HINWEIS
Achten Sie darauf, dass sich keine Leiterplatten auf den Transportbän-
dern befinden. Das Eingabeband läuft nur mit hoher Geschwindigkeit.
Ein Damit starten Sie die Transportbänder. Die nachfolgende Dialogbox wird
geöffnet.
Klicken Sie in der Dialogbox OK an, wenn der Vorgang beendet werden
soll.
LP-Zustand Klicken Sie diese Schaltfläche an, so wird überprüft, ob während des
aktualisieren Transports eine Leiterplatte entnommen wurde. Wurde eine Leiterplatte
entnommen, wird diese von der Anzeige und aus dem Datenbestand
gelöscht.
Menü ’Transportbandbreite’
Dieses Menü dient zum Messen und Ändern der Transportbandbreite.
VORSICHT
Stellen Sie sicher, dass sich keine Leiterplatten auf den Transportbändern
befinden, wenn Sie die Transportbandbreite ändern.
Feld ’Breite messen’
Breite neu messen Damit können Sie sich die Breite des LP-Transports anzeigen lassen,
messen und abspeichern.
Breite neu eingeben...Klicken Sie auf diese Schaltfläche, wird eine Eingabebox für die LP-Trans-
portbandbreite geöffnet.
42
Beim Einfachtransport können Sie eine Breite zwischen 50 mm und
460 mm eingeben. Beim Doppeltransport darf die Breite Werte zwischen
50 mm und 216 mm annehmen.
Feld ’Breite einstellen’
Mit diesem Menüpunkt lässt sich die LP-Transportbreite wahlweise mit
hoher bzw. niedriger Geschwindigkeit einstellen. Haben Sie die Breite ver-
ändert, so wird bei Verlassen des Einzelfunktionenmenüs mit dem linken
Portal die Transportbreite vermessen und aktualisiert. Rufen Sie zur
Anzeige der aktuellen Breite das Menü erneut auf.
Schaltflächen ’Breite einstellen’
Breiter (langsam) Die Breite der Transportbänder wird in 0,1 mm-Schritten vergrößert.
Breiter (schnell) Die Breite der Transportbänder wird in 1 mm-Schritten vergrößert.
Schmäler (langsam) Die Breite der Transportbänder wird in 0,1 mm-Schritten verringert.
Schmäler (schnell) Die Breite der Transportbänder wird in 1 mm-Schritten verringert.
