42 Beim Einfa chtransport k ö nnen Sie ein e Breite zwisch en 50 mm un d 460 mm ein geben. Beim Doppeltransp ort darf die B reite Werte zwischen 50 mm und 216 mm ann ehmen. Feld ’ Breit e einstellen ’ Mit diesem Men ü pu…

HINWEIS

Achten Sie darauf, dass sich keine Leiterplatten auf den Transportbän-

dern befinden. Das Eingabeband läuft nur mit hoher Geschwindigkeit.

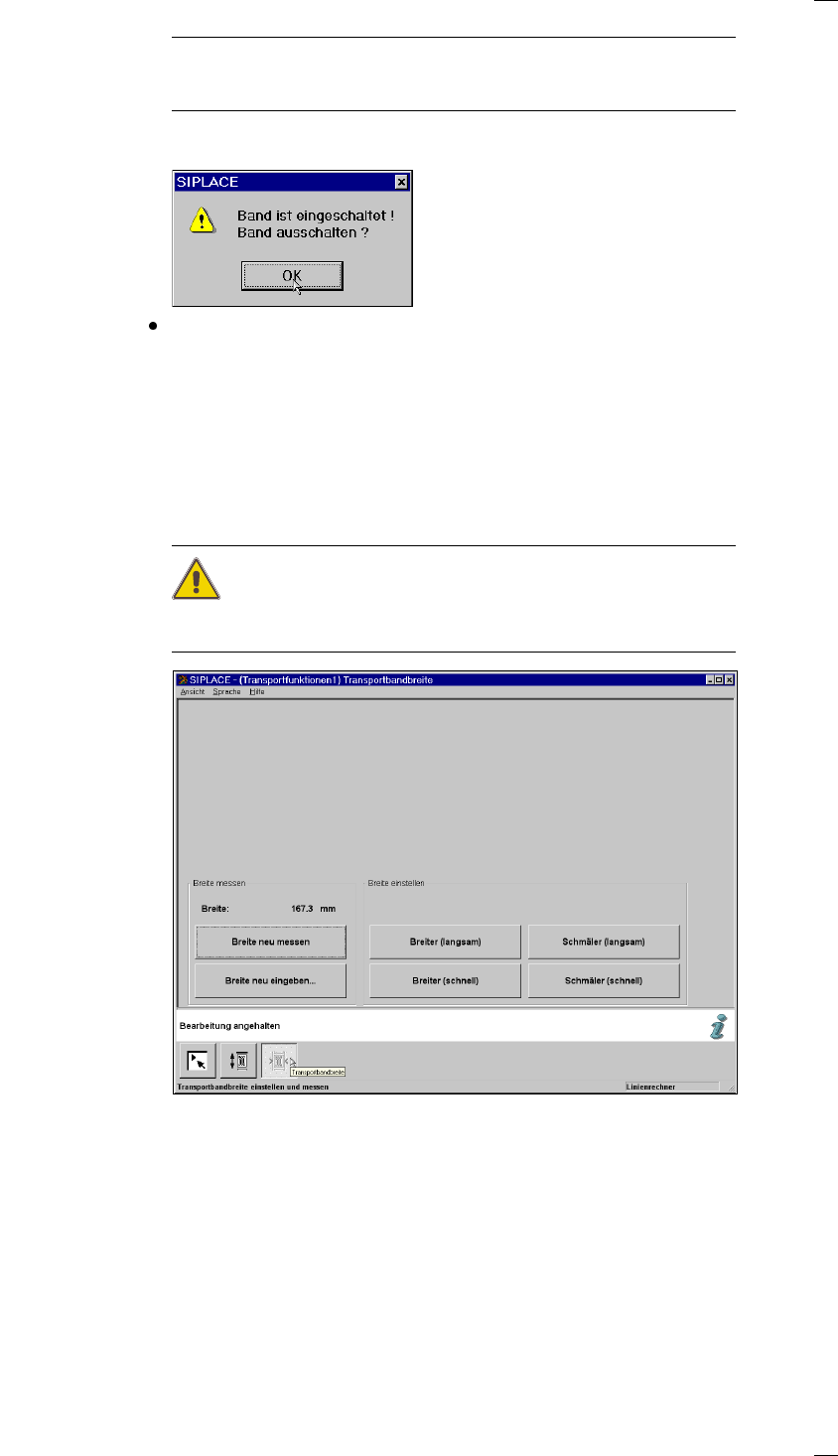

Ein Damit starten Sie die Transportbänder. Die nachfolgende Dialogbox wird

geöffnet.

Klicken Sie in der Dialogbox OK an, wenn der Vorgang beendet werden

soll.

LP-Zustand Klicken Sie diese Schaltfläche an, so wird überprüft, ob während des

aktualisieren Transports eine Leiterplatte entnommen wurde. Wurde eine Leiterplatte

entnommen, wird diese von der Anzeige und aus dem Datenbestand

gelöscht.

Menü ’Transportbandbreite’

Dieses Menü dient zum Messen und Ändern der Transportbandbreite.

VORSICHT

Stellen Sie sicher, dass sich keine Leiterplatten auf den Transportbändern

befinden, wenn Sie die Transportbandbreite ändern.

Feld ’Breite messen’

Breite neu messen Damit können Sie sich die Breite des LP-Transports anzeigen lassen,

messen und abspeichern.

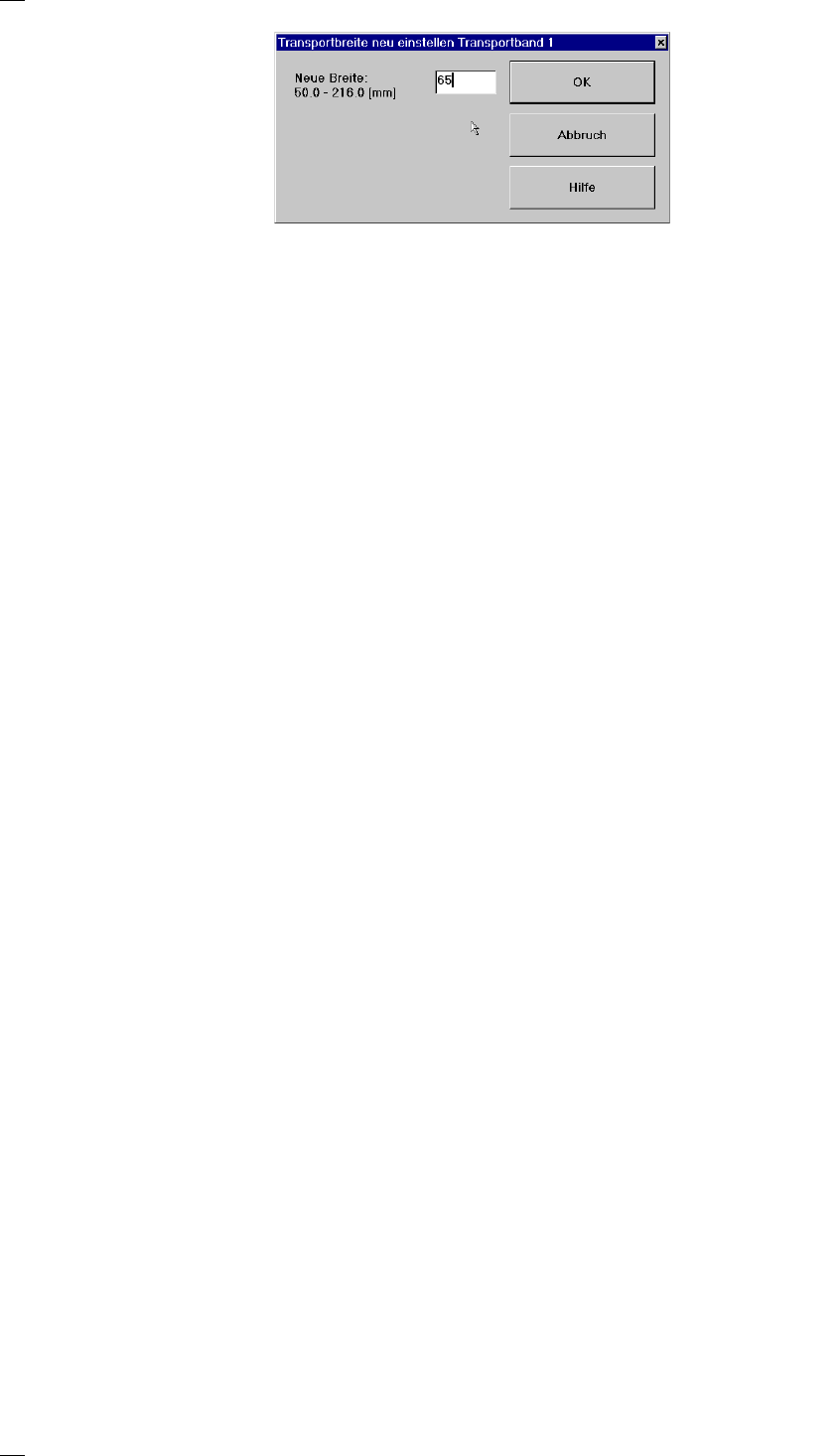

Breite neu eingeben...Klicken Sie auf diese Schaltfläche, wird eine Eingabebox für die LP-Trans-

portbandbreite geöffnet.

Beim Einfachtransport können Sie eine Breite zwischen 50 mm und

460 mm eingeben. Beim Doppeltransport darf die Breite Werte zwischen

50 mm und 216 mm annehmen.

Feld ’Breite einstellen’

Mit diesem Menüpunkt lässt sich die LP-Transportbreite wahlweise mit

hoher bzw. niedriger Geschwindigkeit einstellen. Haben Sie die Breite ver-

ändert, so wird bei Verlassen des Einzelfunktionenmenüs mit dem linken

Portal die Transportbreite vermessen und aktualisiert. Rufen Sie zur

Anzeige der aktuellen Breite das Menü erneut auf.

Schaltflächen ’Breite einstellen’

Breiter (langsam) Die Breite der Transportbänder wird in 0,1 mm-Schritten vergrößert.

Breiter (schnell) Die Breite der Transportbänder wird in 1 mm-Schritten vergrößert.

Schmäler (langsam) Die Breite der Transportbänder wird in 0,1 mm-Schritten verringert.

Schmäler (schnell) Die Breite der Transportbänder wird in 1 mm-Schritten verringert.

Fehlerbehandlung

Treten am Bestückautomaten aufgrund von

– Spurfehlern

– Maschinenfehlern

– Transportfehlern

– Markenfehlern

– Pipettenkonfigurationsfehlern oder

– LP-Barcodelesefehlern

Maschinenstillstände auf, erscheint die entsprechende Warnbox am Bild-

schirm.

Beachten Sie die Hinweise in der Warnbox und führen Sie die geforderten

Maßnahmen durch.

WARNUNG

Nur entsprechend ausgebildetes und qualifiziertes Personal darf Maßnah-

men der Zugangsberechtigung ’Einrichter’ durchführen, da unsachge-

mäßer Umgang mit den Automaten zu schwerer Körperverletzung sowie

erheblichen Sachschäden führen kann.

HINWEIS

Schließen Sie zum Verfahren der Achsen die Schutzhauben.

Wenn Sie Kopffunktionen bei geöffneter Schutzhaube ausführen wollen,

ist dies nur mit dem Schlüsselschalter in Stellung "I" möglich.

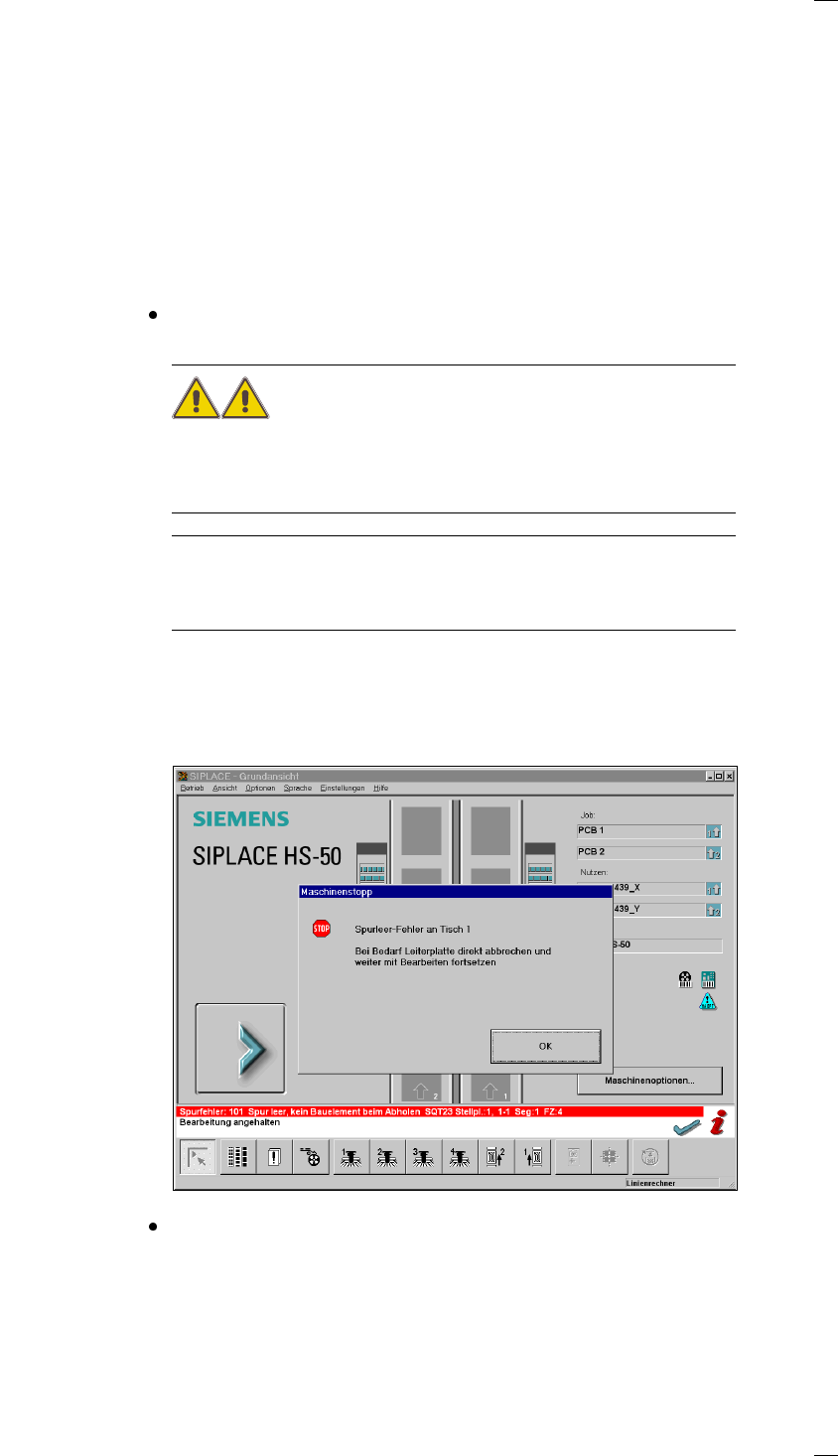

Spurfehler

Eine Leiterplatte wird solange bestückt, bis sämtliche, zu bestückenden

Bauelemente nicht mehr vorrätig sind. In dieser Situation hält der Automat

an und am Bildschirm erscheint der Fehler ’Spur leer’.

Klicken Sie zur Bestätigung auf ’OK’ und wählen Sie unter folgenden

Funktionen:

Leiterplatte Klicken Sie die betroffene Leiterplatte an, wählen Sie ’LP abbrechen’

abbrechen (siehe Abschnitt ’LP abbrechen’, Seite 17).
