Abkürzungen
Die in der Kurzreferenz verwendeten Abkürzungen:
AB Ausgabeband
BB1 Bearbeitungsband 1
BB2 Bearbeitungsband 2
Abs Absender des Fehlers
BC Barcode
BE Bauelement
EB Eingabeband
EF Einzelfunktionen
FZ Fehlerzähler
GF Gehäuseform
LP Leiterplatte
Seg Segment
Sp/Fa/Eb Spur/Fach/Ebene
ZB Zwischenband
Aufbau des Automaten
Schalter und Taster am Automaten

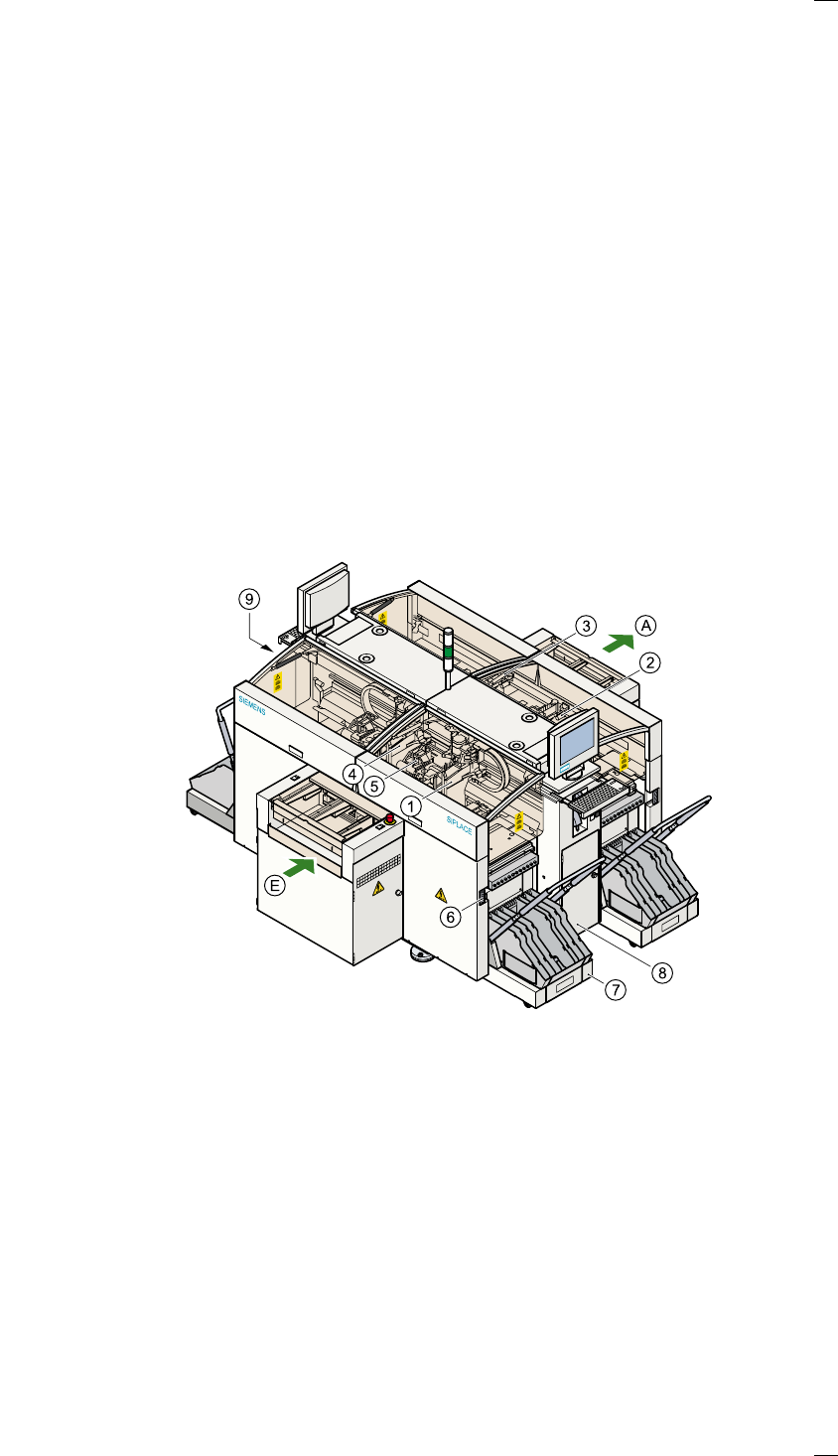

Die folgende Abbildung zeigt die Lage der Schalter und Taster am Auto-
maten.
a Portal 1 j BE-Wechseltisch
s Portal 2 k Bedienelemente, rechts (Pneumatik)
d Portal 3 l Bedienelemente, links (Elektrik)
f Portal 4
g 12-Segment-Collect&Place-Kopf A LP-Transport - Ausgabeseite
h Anschlussdose für das
BE-Wechseltischkabel
E LP-Transport - Eingabeseite
6
Hauptschalter
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung
des Automaten.
LEBENSGEFAHR
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inne-
ren des Automaten noch lebensgefährliche Spannungen
Schlüsselschalter
Im Normalbetrieb steht der Schlüsselschalter in Stellung "0". Der Schlüs-
sel ist abgezogen und zugriffssicher zu verwahren. Nur zu bestimmten
Wartungs- bzw. Servicearbeiten darf er von autorisiertem Personal in Stel-
lung "I" (Einrichtbetrieb) gedreht werden.
Halttaster
Mit diesem Taster halten Sie den Bestückbetrieb des Automaten an.
Starttaster
Mit diesem Taster starten Sie den Automaten nach dem Einschalten bzw.
nach Beseitigung von Fehlfunktionen.
NOT-HALT-Pilzdrucktaster
Beim Drücken des NOT-HALT-Pilzdrucktasters rastet dieser ein. Die
Stromversorgung zu den Portalachsen, BE-Tischen, Transportbändern
und Schneidgeräten wird unterbrochen, die Spannungsversorgung für die

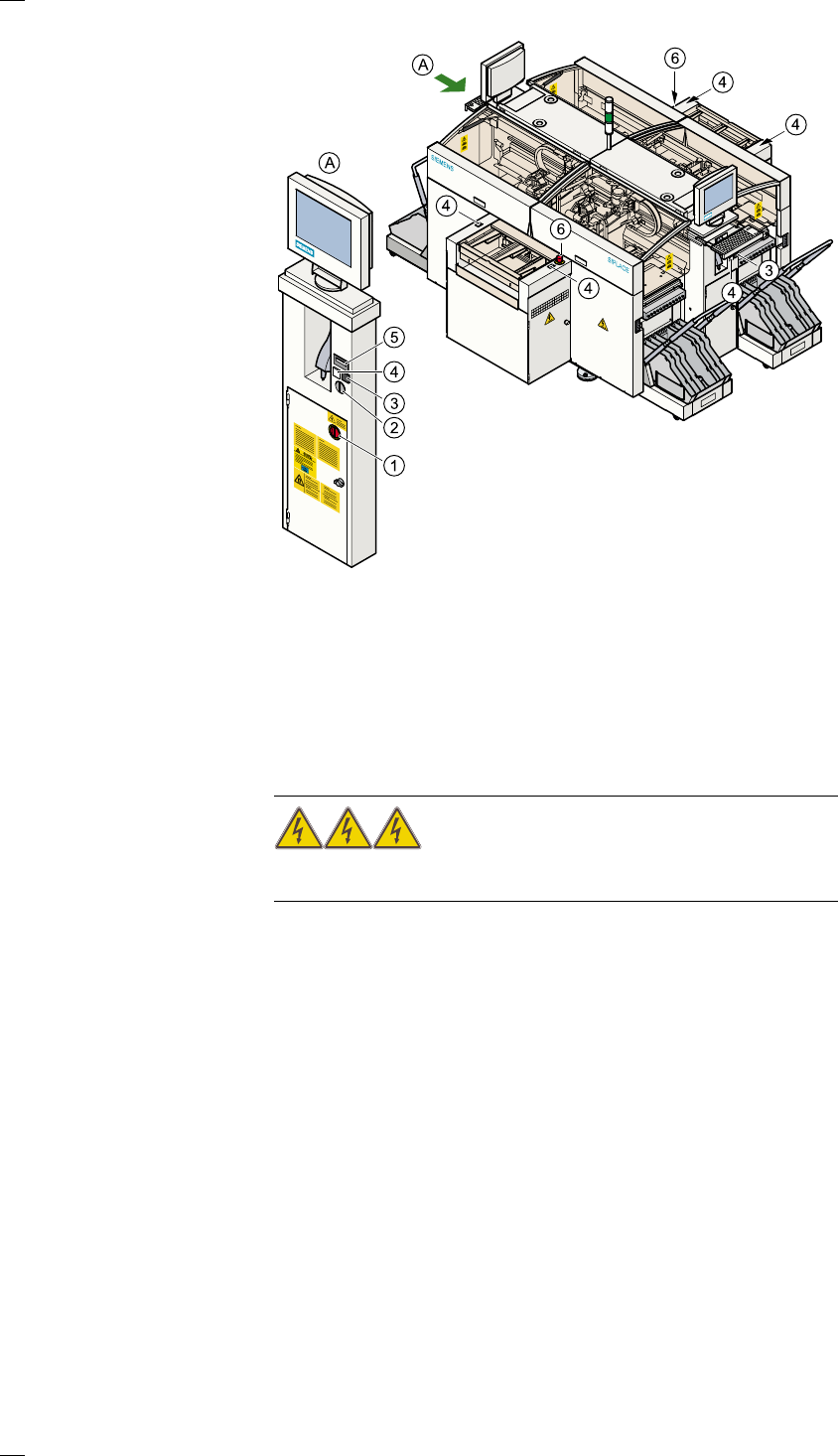

a Hauptschalter (rot mit gelbem Gehäuse) f Start-Taster (weiß)
s Schlüsselschalter g Bauelementezähler
d Halt-Taster (schwarz) h NOT-HALT-Pilzdrucktaster
A Ansicht ’Bedienfeld linke Seite’
