6
Hauptschalter
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung
des Automaten.
LEBENSGEFAHR
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inne-
ren des Automaten noch lebensgefährliche Spannungen
Schlüsselschalter
Im Normalbetrieb steht der Schlüsselschalter in Stellung "0". Der Schlüs-
sel ist abgezogen und zugriffssicher zu verwahren. Nur zu bestimmten
Wartungs- bzw. Servicearbeiten darf er von autorisiertem Personal in Stel-
lung "I" (Einrichtbetrieb) gedreht werden.
Halttaster
Mit diesem Taster halten Sie den Bestückbetrieb des Automaten an.
Starttaster
Mit diesem Taster starten Sie den Automaten nach dem Einschalten bzw.
nach Beseitigung von Fehlfunktionen.
NOT-HALT-Pilzdrucktaster
Beim Drücken des NOT-HALT-Pilzdrucktasters rastet dieser ein. Die
Stromversorgung zu den Portalachsen, BE-Tischen, Transportbändern
und Schneidgeräten wird unterbrochen, die Spannungsversorgung für die
a Hauptschalter (rot mit gelbem Gehäuse) f Start-Taster (weiß)
s Schlüsselschalter g Bauelementezähler
d Halt-Taster (schwarz) h NOT-HALT-Pilzdrucktaster
A Ansicht ’Bedienfeld linke Seite’
7
Sternachsen der Bestückköpfe reduziert. Der Taster lässt sich durch Dre-
hen wieder entriegeln.
Bauelementezähler
Der Bauelementezähler zeigt die Anzahl der verarbeiteten Bauelemente
an.
Anzeige- und Bedienelemente

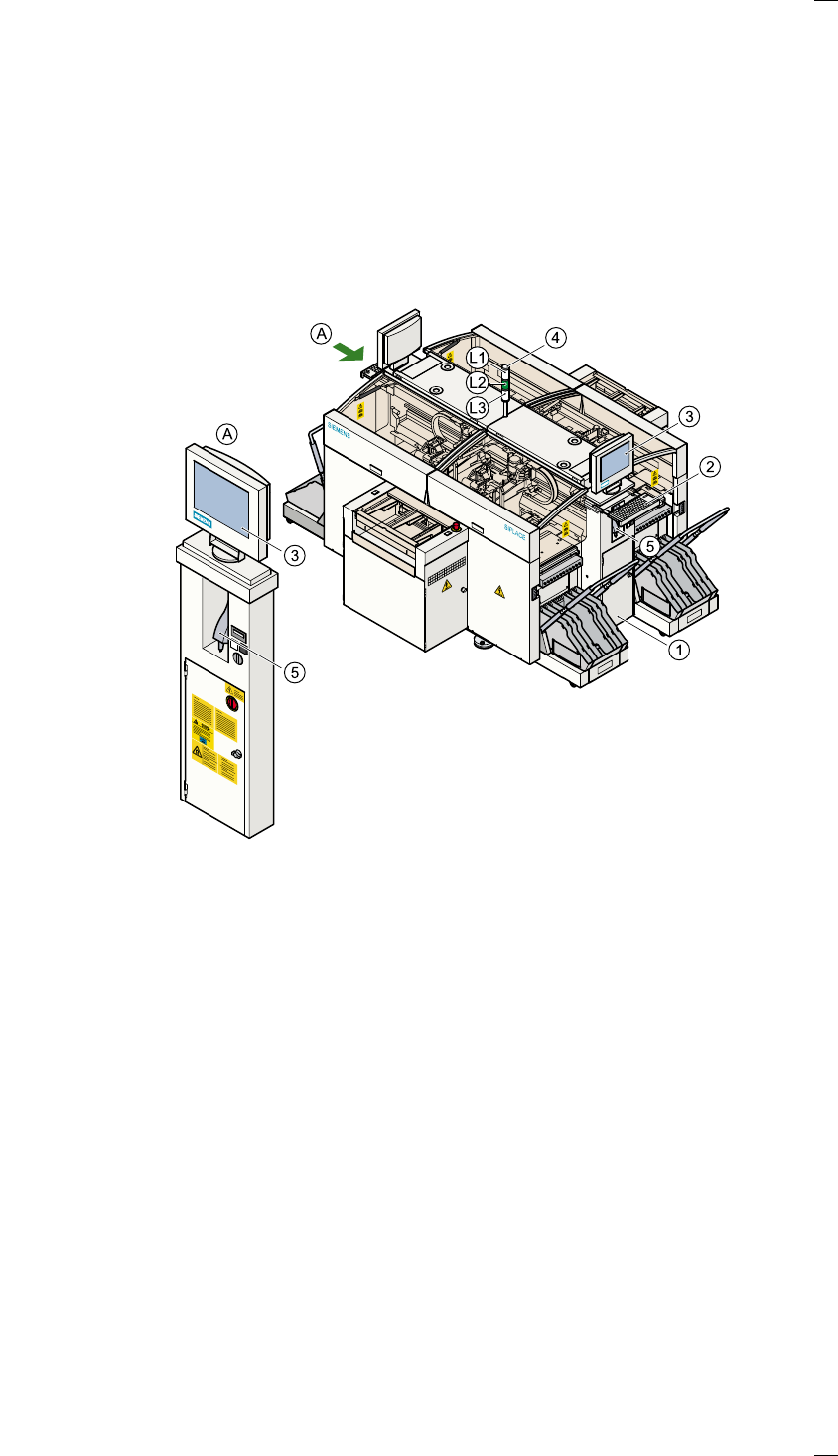

Die folgende Abbildung zeigt die Anzeige- und Bedienelemente.
Beschreibung der Anzeige- und Bedienelemente
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,60 m
erreichbar.
LCD-Bildschirm
Auf jeder Seite des Automaten befindet sich ein Flachbildschirm mit LCD-
Technik und berührungsempfindlicher Bildschirmoberfläche (Touch-
Screen). Die Auflösung beträgt 1024 x 768 Pixel.
Tastatur mit integriertem Trackball
Unterhalb des Bildschirms ist die versenkbare Tastatur mit dem Trackball
untergebracht.
a Bedienfeld rechts
s Tastatur mit integriertem Trackball
d LCD-Touchscreen
f Hauptstöranzeige
g BE-Barcodeleser
L1 Störlampe weiß: Portale 1 und 2, Stellplätze 1 und 2
L2 Betriebsanzeigelampe grün
L3 Störlampe weiß: Portale 3 und 4, Stellplätze 3 und 4
AAnsicht ’Bedienfeld linke Seite’
8
BE-Barcodeleser (Option)
Auf jeder Seite der Maschine befindet sich ein Ablagefach, das den BE-
Barcodeleser vom Typ Datalogic DL910 aufnimmt. Mit dem Barcodeleser
lassen sich Bauelemente schnell und zuverlässig rüsten und nachfüllen.
Hauptstöranzeige
Die Farbenfolge der Meldeleuchte ist weiß (L1) - grün (L2) - weiß (L3). Sie
signalisiert Betriebszustände und Fehlfunktionen des Automaten.
Funktionsbeschreibung der Hauptstöranzeige
Hauptstöranzeige
Generelle Betriebszustände
– Betriebsanzeigelampe (grün) dauernd ein
Der Automat ist in Betrieb
– Betriebsanzeigelampe blinkt (grün)
Der Automat wartet auf eine Leiterplatte im Eingabeband oder der Auto-
mat wartet, dass das Ausgabeband frei wird.
– Obere weiße Störlampe L1 blinkt
Auf der rechten Seite des Automaten sind eine oder mehrere Spuren leer.
Der Automat bestückt noch vorhandene Bauelemente.
– Untere weiße Störlampe L3 blinkt
Auf der linken Seite des Automaten sind eine oder mehrere Spuren leer.
Der Automat bestückt noch vorhandene Bauelemente
– Obere weiße Störlampe (L1) dauernd ein - grüne Betriebsanzeigelampe
(L2) aus
Auf der rechten Seite des Automaten ist ein Fehler aufgetreten -> der
Automat steht.
– Untere weiße Störlampe (L3) dauernd an - grüne Betriebsanzeigelampe
(L2) aus
Auf der linken Seite des Automaten ist ein Fehler aufgetreten -> der Auto-
mat steht.
– Beide weißen Störlampen (L1 und L3) dauernd an - grüne Betriebs-
anzeigelampe aus
Am gesamten Automaten ist ein Fehler aufgetreten -> der Automat steht.
Programmierte Betriebszustandsanzeigen
In der nachstehenden Tabelle sind die in der Standardkonfiguration (Aus-
lieferungsversion) programmierten Betriebszustandsanzeigen und deren
Bedeutung für die einzelnen Lampen der Hauptstöranzeige aufgelistet.
Die in der Tabelle enthaltenen Einträge neben ’blinkt’ stehen für die Fre-
quenz, in der die Lampe bei einem bestimmten Ereignis blinkt. Dabei
bedeutet beispielsweise der Eintrag (1, 5) folgendes:
L1: Störlampe (weiß)
L2: Betriebsanzeigelampe (grün)
L3: Störlampe (weiß)
