第 1 部 基本篇 第 2 章 生产
2-52
2-8-3-7 中断
完成预定数量的生产后，返回生产条件画面。
信号灯变为3色同时点亮，表示预定数量的生产已经完成。

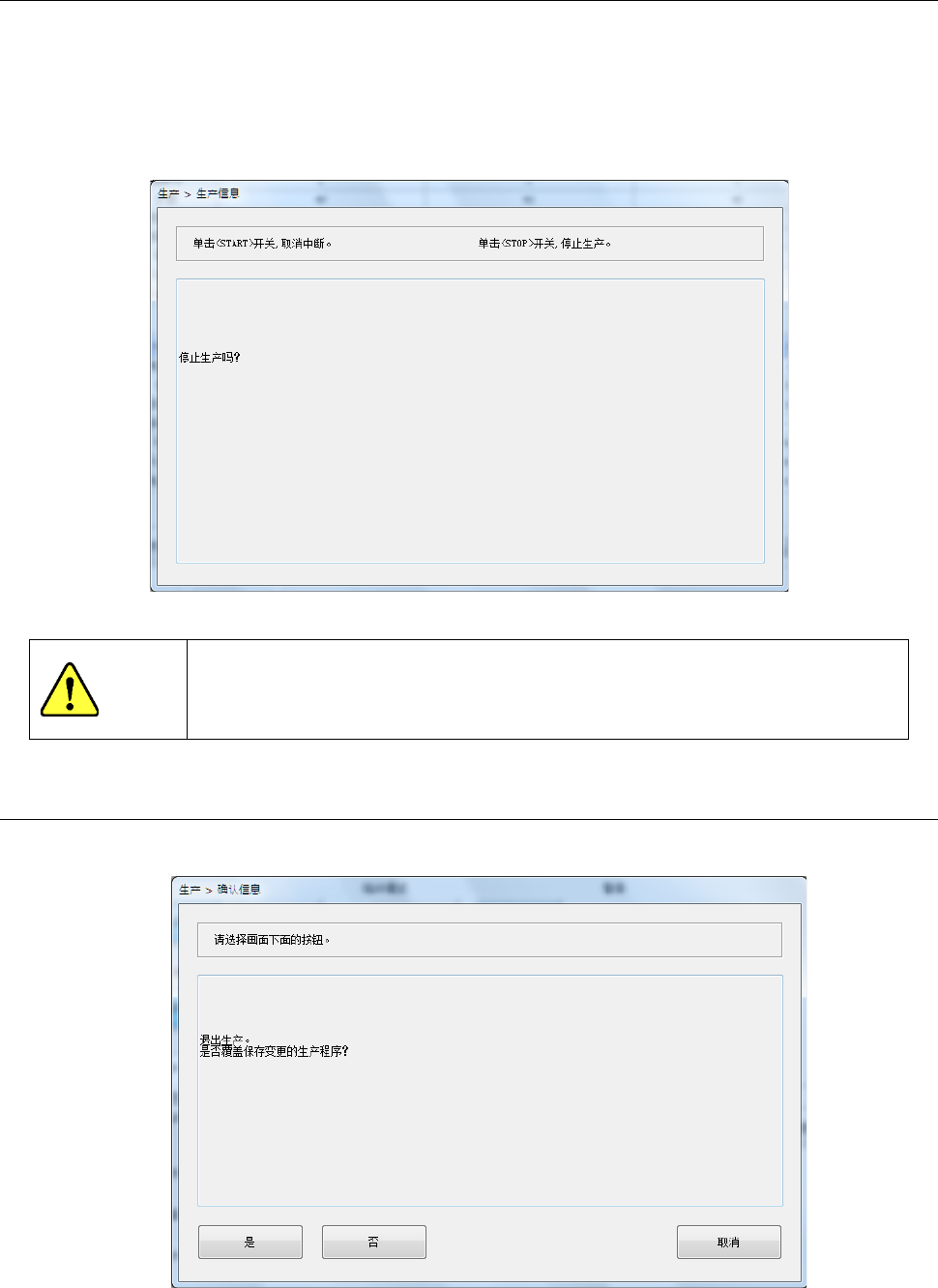

未完成预定数量需要停止生产时，请按下<STOP>开关进入暂停状态，再按一次<STOP>
开关。此时会显示如下的确认画面。
按下<STOP>开关后生产即被停止。
即使是双通道生产，从暂停状态的中断，前后通道均会同时进行。
注意
按下<STOP>开关后，将进行吸嘴更换动作。
为了避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头部
靠近装置。
2-8-3-8 退出生产
选择信息区域的[退出]按钮，或单击画面右上角的。显示如下提示信息。
请点击[是]或[否]选择是否保存生产程序(含生产管理信息)。
退出生产画面后，会显示主画面。
第 1 部 基本篇 第 2 章 生产
2-53
2-9 生产管理信息（窗口）
当生产模式为基板生产时，生产管理信息将被保存。
在本项中，可阅读生产中被保存的生产管理信息。
2-9-1 生产管理信息
(1) 生产管理信息的收集条件
1）生产模式为基板生产且对所有贴片点进行贴片时。
2）只要进行过一次收集后，在下一次生产开始时，将以上一次收集的数据为基础进行追加收集。
若要新收集数据，需进行清除。

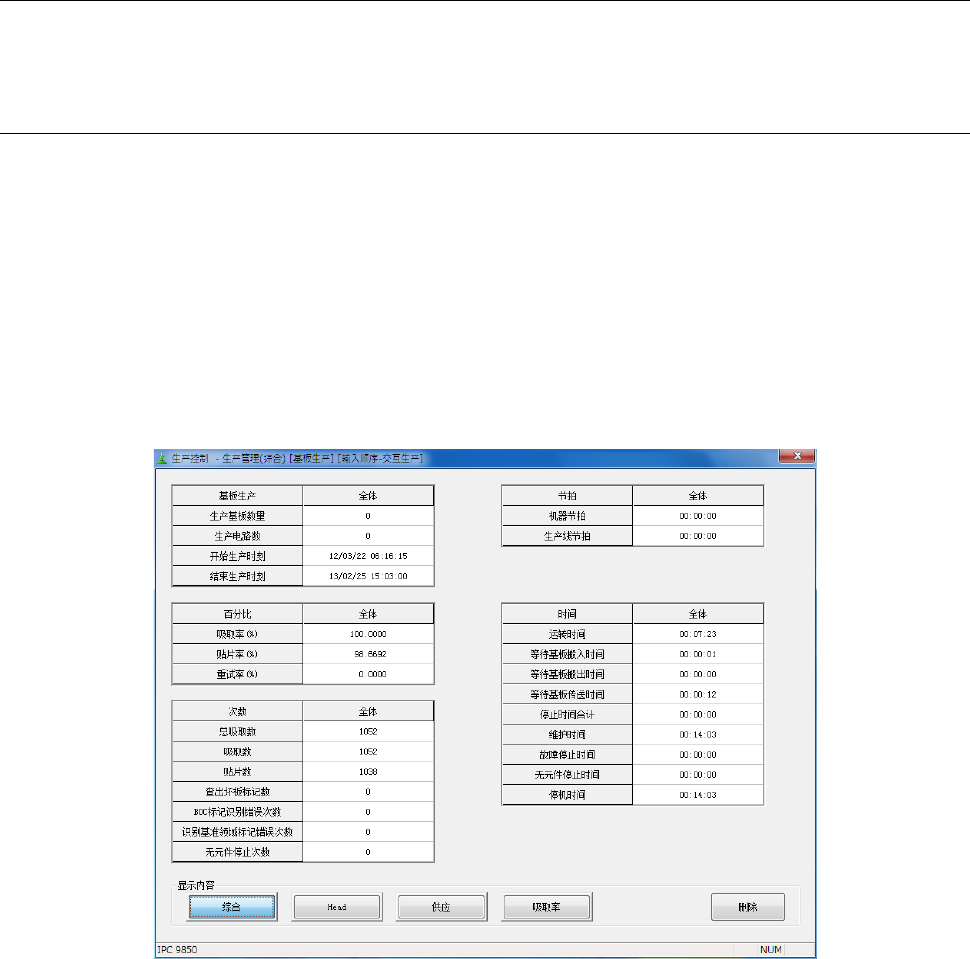

(2) 生产管理信息画面
从生产的菜单中点击[窗口]菜单，选择需要浏览的生产管理信息。
(3) 内容
1）生产管理信息（综合）
第 1 部 基本篇 第 2 章 生产
2-54
No.
项目
内容
1
基
板
生
产
生产基板数量
最近一次清除生产管理信息后所生产的基板数量。
(
仅指成品
)
2
生产电路数
生产的电路数。
(
实际数量
×
电路数
－
坏板标记检出次数
)
3
开始生产时刻
最后清除生产管理信息后，最初开始生产时的日期和时间。
4
结束生产时刻
此生产程序中最后结束生产的日期和时间。
5
节
拍
机器节拍
显示
1
块基板从搬入贴片机到该基板搬出贴片机的时间。
另外，也显示站点的速度。
6
生产线节拍
显示从搬出
1
块基板到搬出下一块基板的时间。
7
百
分
比
吸取率（％）
显示吸取元件的成功率。
(
吸取成功次数
/ (
吸取成功次数
+
吸取错误次数
)) × 100
8
贴片率（％）
显示元件贴片的成功率。
(
贴片成功次数
/ (
贴片成功次数
+
贴片错误次数
)) × 100
9
重试率（％）
显示元件吸取重试的发生率。
(100
－
吸取率
)
10
次
数
总吸取数
吸取的元件总数。
11
吸取数
吸取成功的元件总数。
12
贴片数
贴片成功的元件总数。
13
查出坏板标记数
检测出坏板标记电路数和区域坏板标记检出数的总数。
14
BOC
标记识别错误次数
BOC
标记识别错误的次数。
15
识别基准领域标记错误次数
基准领域标记识别错误的次数。
16
无元件停止次数
元件用尽后停止的次数。
17
时
间
运转时间
从生产开始到生产结束之间，除去停止时间、等待基板传送时
间的时间总和。
(
不包含暂停时间
)
18
等待基板搬入时间
In 传感器变为 On 的累计时间。
但释放基板时，如果 OUT 缓冲区有基板，为搬出等待时间。
另外，在释放基板时，如果 OUT 缓存中无基板，In 传感器或
Wait 传感器已经为 On 时，不算入搬入等待时间。此外，也不
包含搬入等待状态下的暂停时间。
19
等待基板搬出时间
释放基板时，在 Out 传感器为 On 状 态 下（ Out
缓冲区有基板），
从释放基板到 Out 传感器为 Off（到搬出 Out 缓冲区已有的基
板）的累计时间。
释放基板时，Out 缓冲区如果无基板则不算入搬出等待时间。
但如果为最后一块基板，不论 Out 传感器 On/Off，从开始释
放基板至搬送动作结束的时间均需算入。此外，不包括基板搬
出等待状态时的暂停时间。
20
等待基板传送时间
从基板传送动作开始到动作结束的时间总和。
但不包括传送动作中暂停的时间。
21
停止时间合计
从生产开始到生产结束，包括因发生暂停、紧急停止的发生异常
而无法进行生产的时间总和。
【停止时间】
=
【故障停止时间】
+
【元件用尽停止时间】
22
维护时间
用户要求
(
停止开关
)
暂停所导致的机器停止的时间总和。因元
件保护而实施的暂停及循环停止也作为用户要求算入维护时
间。
23
故障停止时间
因勾选了
[
操作选项
]→[
发生错误时暂停
]
而发生的暂停、以及在
无法继续生产的状态下(IC 回收带装满等)的暂停以及不同步事
项(台架下降等)造成的暂停引起的机器停止时间的总和。但如果
暂停的原因为
[
元件用尽
]
，则应算入【无元件停止时间】中。
24
无元件停止时间
元件用尽暂停与重试列表中的暂停所导致的机器停止的时间
总和。
25
停机时间 维护时间、故障停止时间、元件用尽停止时间的总计。
