第 1 部 基本篇 第 1 章 装置概要 1-8 1-1- 5 本装置的构成 ① ② ⑦ ③ ⑤ ⑧ ⑥ ④ ⑤ ⑨ ① ATC 单元 ⑤ O CC 单元 (R) ⑨ CAL 块单元 ⑬ CVS 单元 ② LNC120 Head 单元 ⑥ VCS 单元 ⑩供料器台架单 元 ⑭ 负荷控制单元 ③ Head 单元 8 贴片 头 ⑦ X-Y 单元 ⑪ H MS 单元 ⑮ 排出 导轨 ④ OCC 单元 (L ) ⑧基板传送单元 ⑫ 废弃盒 ①前…
第 1 部 基本篇 第 1 章 装置概要
1-7
简称说明
简 称
意 义
中文 英文
ATC
自动工具更换装置
(Auto Tool Changer)
CVS
元件验证系统
(Component Verification System)
EPU
外部编程装置
(External Programming Unit)
ETF
电动式带式供料器 (Electric Tape Feeder）
HMS
高度测量装置
(Height Measurement System)
IFS-NX
智能供料器系统
(Intelligent Feeder System)
LNC
激光校准新概念
(Laser align New Concept)
MTS
矩阵托盘服务器 (Matrix Tray Server）
OCC
位置校正摄像机
(Offset Correction Camera)
PWB
基板
(Printed Wiring Board)
S-VCS
高速不间断图像识别
(Scanning Vision Centering System)
VCS
图像识别元件位置校正装置
(Vision Centering System)
第 1 部 基本篇 第 1 章 装置概要
1-8

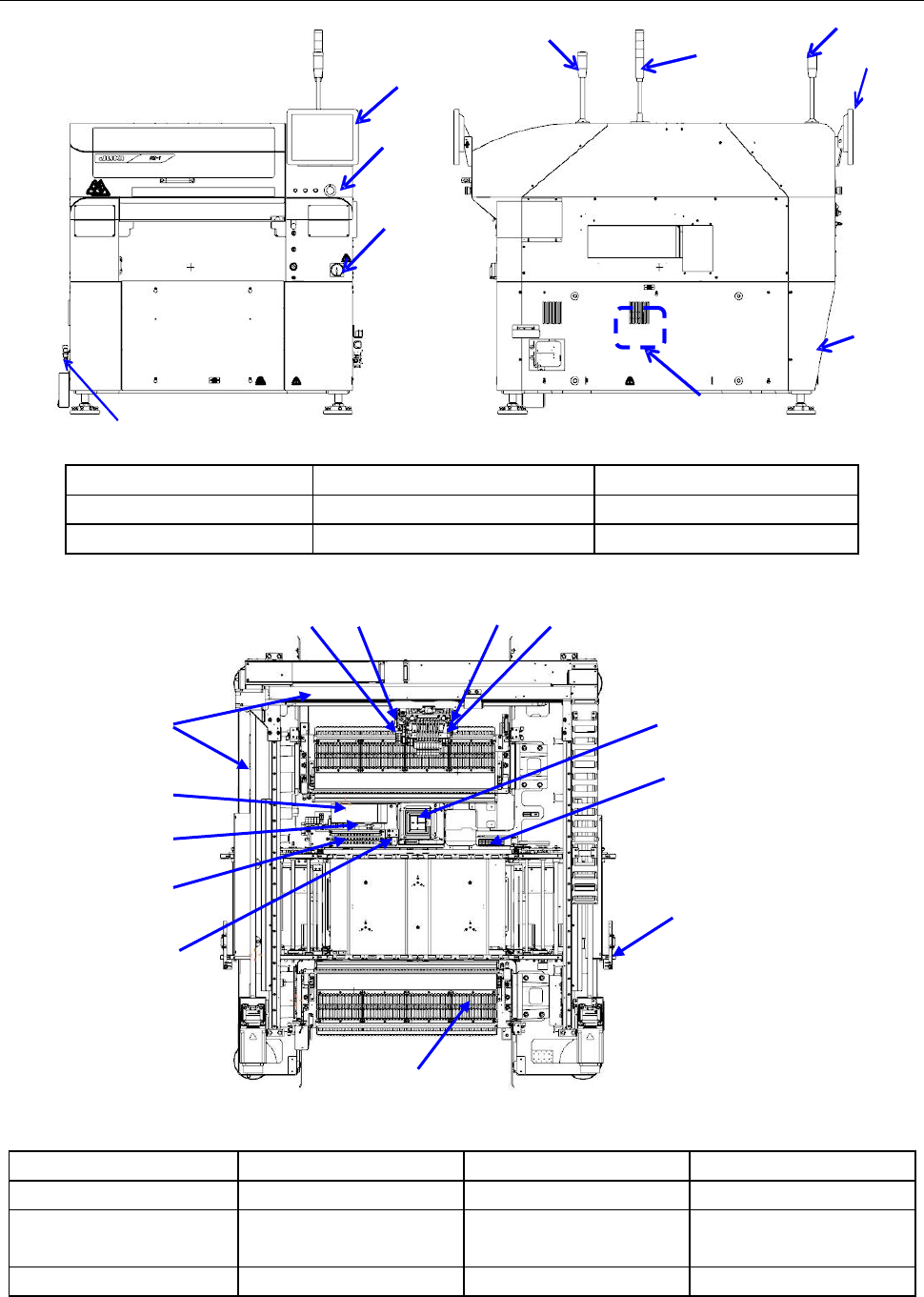

1-1-5 本装置的构成
①
②
⑦
③
⑤
⑧
⑥
④
⑤
⑨
①ATC 单元 ⑤OCC 单元(R) ⑨CAL 块单元 ⑬CVS 单元
②LNC120 Head 单元 ⑥VCS 单元 ⑩供料器台架单元 ⑭负荷控制单元
③Head 单元
8 贴片头
⑦X-Y 单元 ⑪HMS 单元 ⑮排出导轨
④OCC 单元(L) ⑧基板传送单元 ⑫废弃盒
①前侧液晶监视器 ④信号灯 ⑦真空泵（装置内左侧）
②操作面板
⑤迷你信号灯
(
选购项
)
⑧漏电断路器（后部
-
右侧）
③电源开关
⑥空气调节器（护盖（罩）内侧
）
⑨后侧液晶监视器
③
①
②
⑥
⑦
⑨
④
⑩
⑪
⑫
⑬
⑤
⑧
第 1 部 基本篇 第 1 章 装置概要
1-9

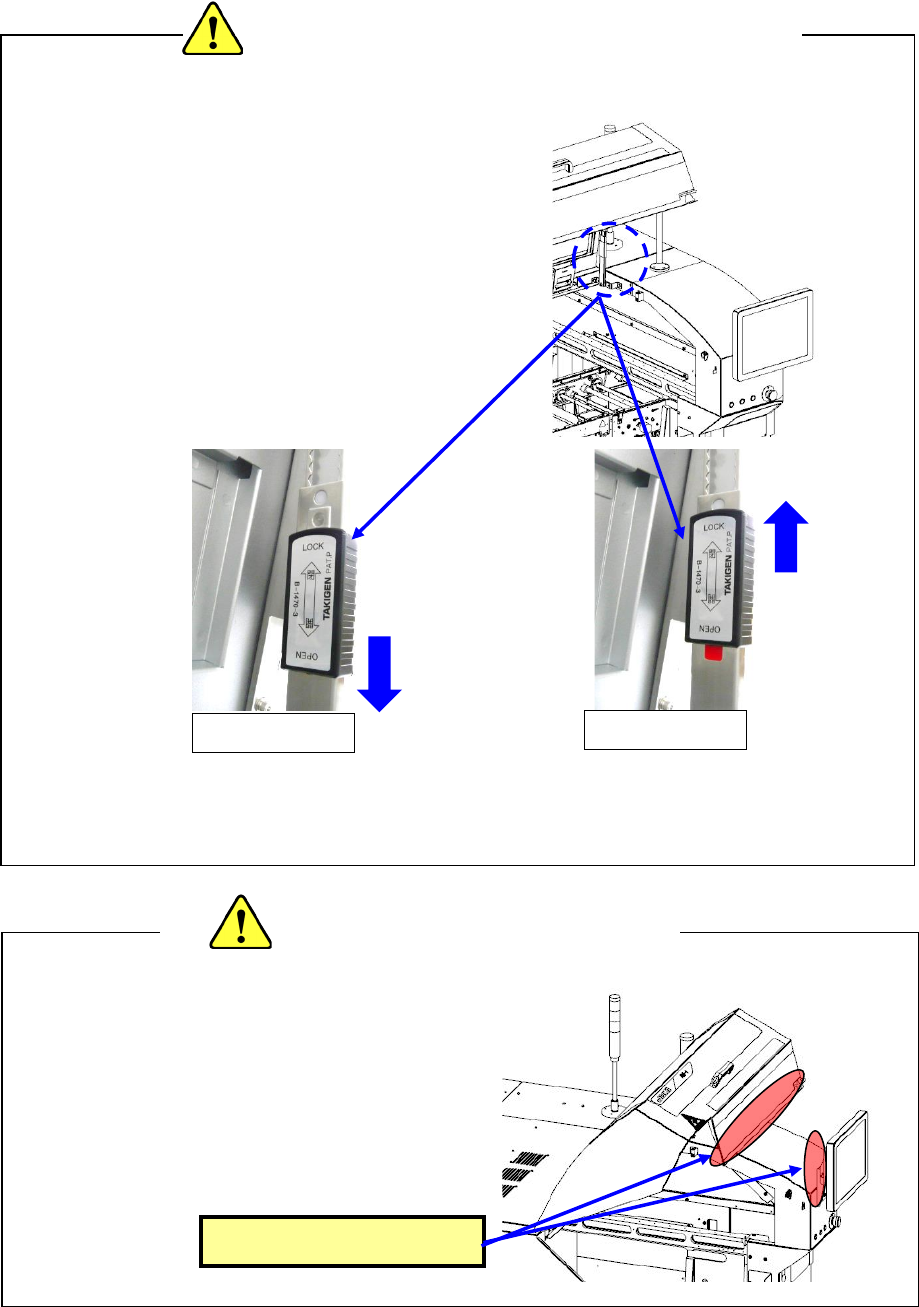

◆ 打开安全盖（安全罩）时，先把盖（ 罩）
子推上去，再把锁杆向箭头（LOCK）方
向推，锁好。确认上了锁之后，再放开手。
﹡没有上好锁就松手时，
安全盖（安全罩）有落下来的危险。
◆ 要关安全盖（安全罩）时，要先解开锁，再关闭。
把安全盖（安全罩）向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止安全盖（安全罩）落下来受伤。）
﹡不要在安全盖（安全罩）、手杆等处过渡增加负荷。
◆维护 ATC 或 XY、Head 时，
进入装置内部作业时，请特别注意不要从后面
撞到安全盖（安全罩）或监视器，不要撞到头，
作业时不要受伤。
＜开关安全盖（安全罩）时的注意事项＞
＜在装置内作业时的注意事项＞
注意不要撞到头部、身体
OPEN（打开）
LOCK（锁定）
