第 1 部 基本篇 第 4 章 制作生产程序 4- 60 ③ 激光高度 设置激光定心时 的测量高度。 输入从吸嘴尖端 到激光照射到的 测量位置的尺 寸。 虽然根据元件高度与元 件种类自动决定初始值， 但有时不同的元件 ( 激 光测定位置为圆筒形或透 明时等情况下 ) ，需要改变初 始值。 此外，引脚前端或元件的表 面／背面 等不太遮挡激光的部 分位于激光面 （激光高度）时， 有时会 出现 激光识别错误 。 请设置可进 行稳定识别的 高度…
第 1 部 基本篇 第4 章 制作生产程序
4-59
（3）定心
1）激光定心时
设置“吸嘴号”、“元件吸取真空压”、“激光高度”、“元件形状”、“夹式吸嘴数据”。
① 吸嘴号
请从下拉式列表中选择能够稳定吸取元件的吸嘴编号。
会显示标准吸嘴（7500～7509）以及在设置中分配的其他吸嘴号。
② 元件吸取真空压
可对生产时无元件的真空级别(在机器设置中设定)与按照本真空压吸取后的元件能否正常吸取
做出判断｡输入使用吸嘴号中指定的吸嘴吸取元件时的真空压｡
请点击显示真空压的位置，输入数值｡
真空压力
吸嘴编号
对应元件种类
-82.436 7500
1005,1608,SOT(塑封部 1.6×0.8),
2012,SOT(塑封部 2.0×1.25)
-82.436 7501 0603
-82.436 7502 1005
-82.436 7503
1608,SOT(塑封部 1.6×0.8),
2012,SOT(塑封部 2.0×1.25)
-82.436 7504 2012,3216,SOT(塑封部 2.0×1.25),SOT23
-82.436 7505 铝质电解电容器(小), 钽质电容器, 微调电容器
-82.436 7506
铝质电解电容器 (中), SOP (狭幅),
HSOP (狭幅), SOJ, 连接器
-82.436 7507
铝质电解电容器 (大), SOP (宽幅),
HSOP (宽幅), TSOP, QFP, PLCC, SOJ, 连接器
-82.436 7508 QFP, PLCC
-82.436 7509 0402
显示的元件吸取真空压是大致的参照值｡由于不同厂商，可能元件表面的规格各异，使用时，请
通过机器操作进行元件测量｡
第 1 部 基本篇 第4 章 制作生产程序
4-60
③ 激光高度
设置激光定心时的测量高度。
输入从吸嘴尖端到激光照射到的测量位置的尺寸。
虽然根据元件高度与元件种类自动决定初始值，但有时不同的元件(激光测定位置为圆筒形或透
明时等情况下)，需要改变初始值。
此外，引脚前端或元件的表面／背面等不太遮挡激光的部分位于激光面（激光高度）时，有时会
出现激光识别错误。请设置可进行稳定识别的高度。
◆ 默认值
激光高度的默认值有时根据元件的种类和元件高度来设置。
下表给出了元件种类和激光高度的默认值的关系。

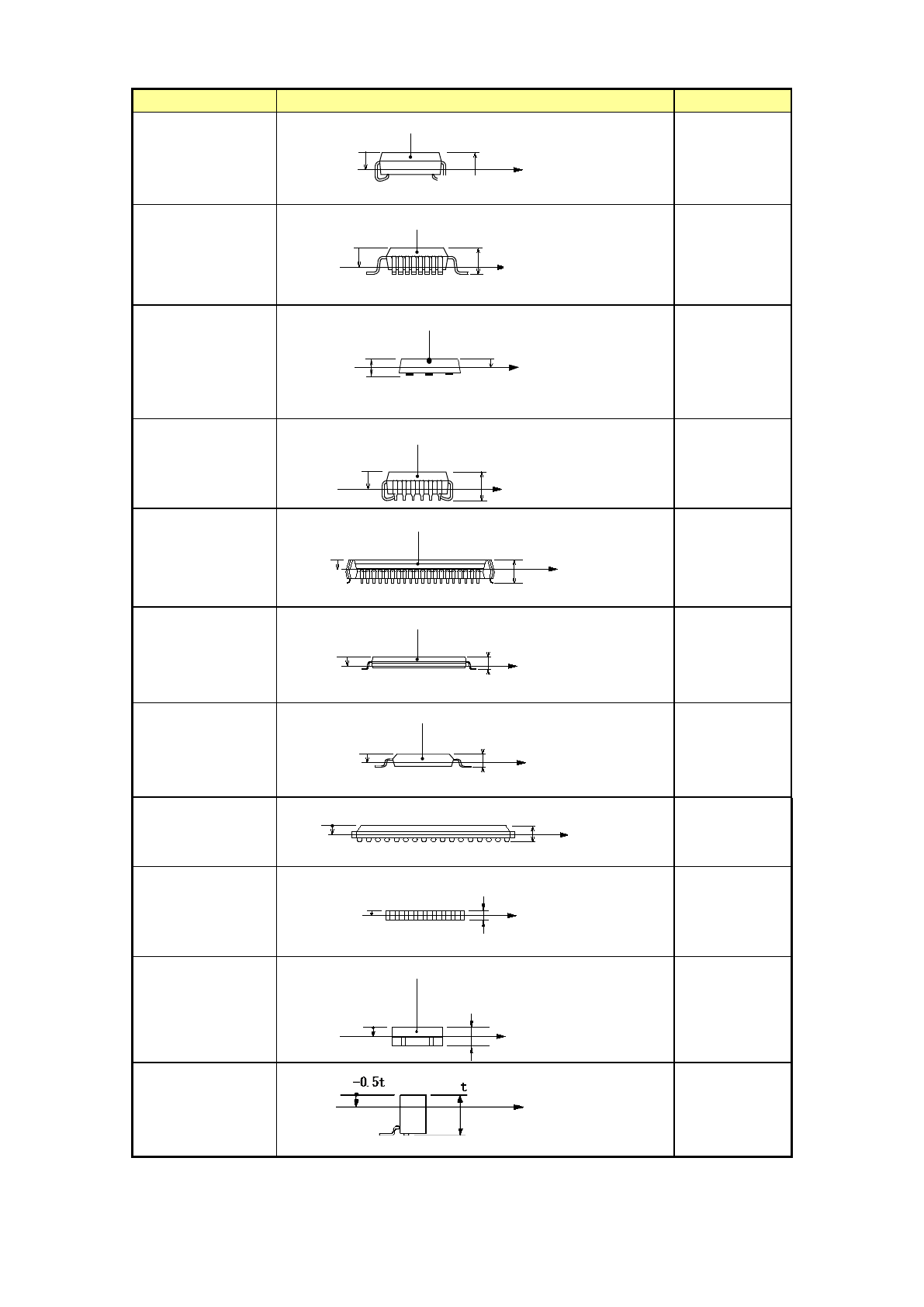

元件种类
测量位置
测量高度(mm)
方形芯片
-t/2
方形芯片
(LED)
-（t - 0.15）
圆筒形芯片
-t/2
铝电解电容器
-(t-β)
β=0.35
GaAsFET
部品高さ
t
レーザ測定位置
-0.5
-0.5
SOT
レーザ測
モールド部
部品高さ
t
-γ
-r
r=0.25
SOP
HSOP
レーザ測定
モールド
部品高さ
t
-0.7t
-0.7×t
2
t
-
部品高さ t
レーザ測定位置
2
t
-
部品高さ t
レーザ測定位置
部品高さ t
レーザ測定位置
- ( t -β)
β
部品高さ t
レーザ測定位置
- (t - 0.15)
元件高度
激光测定位置
激光测定位置
激光测定位置
激光测定位置
激光测定位置
模部
元件高度
激光测定位置
元件高度
元件高度
元件高度
元件高度
元件高度
激光测定位置
模部
吸嘴尖端
激光高度
-Z
0
第 1 部 基本篇 第4 章 制作生产程序
4-61
元件种类
测量位置
测量高度(mm)
SOJ
レーザ測
モールド
部品高
t
-0.65
-0.65×t
QFP
レーザ測定
モールド部
部品高さ
t
-0.7t
-0.7×t
QFN
レーザ測定位置
モールド部
部品高さ
t
-0.5t
-0.5×t
QFJ(PLCC)
レーザ測定
モールド
部品高さ
t
-0.65t
-0.65 × t
PQFP(BQFP)
レーザ
モールド
部品高
t
-0.45
-0.45×t
TSOP
レーザ測定
モールド
部品高
t
-0.7t
-0.7×t
TSOP2
レーザ測
モールド
部品高
t
-0.7t
-0.7×t
BGA
FBGA
レー
部品
t
-0.
-0.86×t
网络电阻
レーザ測
部品高
t
-－
2
t
与方形芯片
相同
微调电容器
レーザ測定
部品高さ
t
モールド部
-(t - 0.7)
- (t - 0.7)
单向引脚连接器
双向引脚连接器
Z 形脚连接器
- 0.5×t
元件高度
激光测定位置
元件高度
元件高度
元件高度
激
光测定位置
激光测定位置
模部
激光测定位置
激光测定位置
激光测定位置
元件高度
元件高度
元件高度
元件高度
激光测定位置
激光测定位置
模部
激光测定位置
元件高度
模部
元件高度
激光测定位置
模部
模部
模部
模部
模部
模部
模部
模部
元件高度
元件高度
