第 1 部基本篇第4 章制作生产程序

4-75

8)真空时间调整

设定是否进行真空时间的调整。

按下[设定]按钮，即显示以下画面。

将调整设定为「是」，可按照 ms 为单位输入“真空停止时间”、“真空停止校正值”、“吹气开始时

间”、“吹气持续时间”、“真空结束等待时间”的调整。

第 1 部基本篇第4 章制作生产程序

4-76

（6）检查 1

对“芯片站立”、“元件方向”、“吸取位置偏移”进行设置。

1) 芯片站立

指定是否对芯片站立进行检查。

通常对3216以下的芯片元件推荐执行检查，因此选择元件类别为「方形芯片」时，自动设置为[是]。

判定值根据已输入的元件高度尺寸计算并自动输入。

2) 元件方向

指定是否进行在通用图像元件中定义的元件方向检查。可对生产前及元件用完后的最初元件的方

向进行检查。

主要用于检查元件是否挂错。

仅当元件类型为通用图元件中元件要素组数为 3 以下、外引脚或内引脚的元件要素为 2 以上的引

脚元件类型时，才可以选择此项。

3) 吸取位置偏移

使用此项功能，可以检查元件中心偏离吸嘴中心是否超过判定值。

对需要使用吸取位置偏移检出功能的元件请选择[是]，并输入判定值。

判定值的可输入范围为：0～元件外形的纵向尺寸。（元件供应角度为90°、270°时，元件的外

形尺寸为横向。）

检查设置为[是]时，默认判定值为：

设定值，在编辑程序的环境设置中进行设置。默认值为 50(%)。

元件外形纵向尺寸（或外形横向尺寸）÷2×（设定值/100）

第 1 部基本篇第4 章制作生产程序

4-77

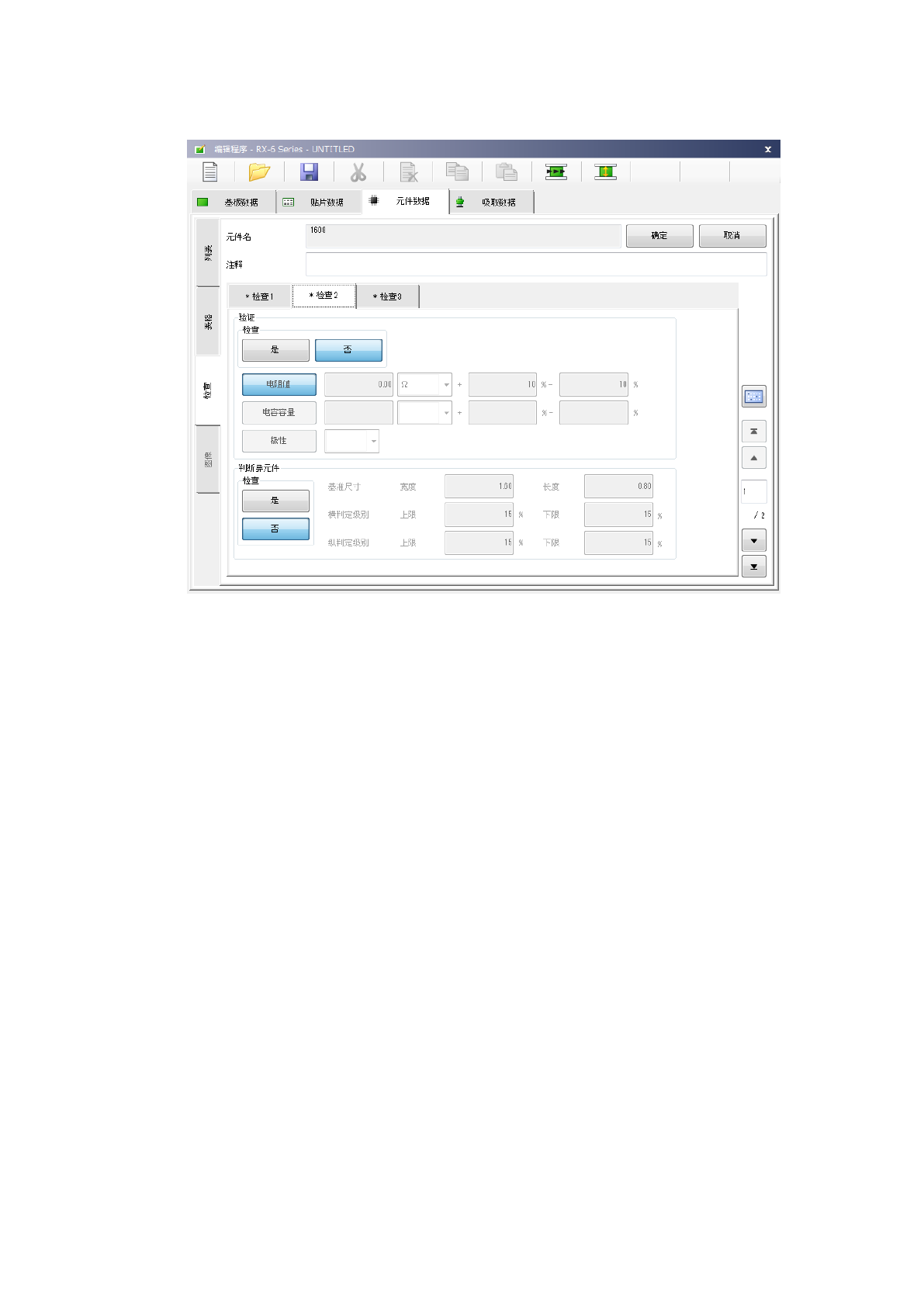

(7) 检查２

进行“判断异元件”相关的设置。

1) 判断异元件

用单选按钮指定是否进行异元件的判断｡

基准尺寸的设置值为设置元件的纵、横尺寸。在横/纵判定级别中分别用百分比设置可容许的基准

尺寸中设置值与实测值的偏移上限、下限。
