第 1 部 基本篇 第4 章 制作生产程序
4-87

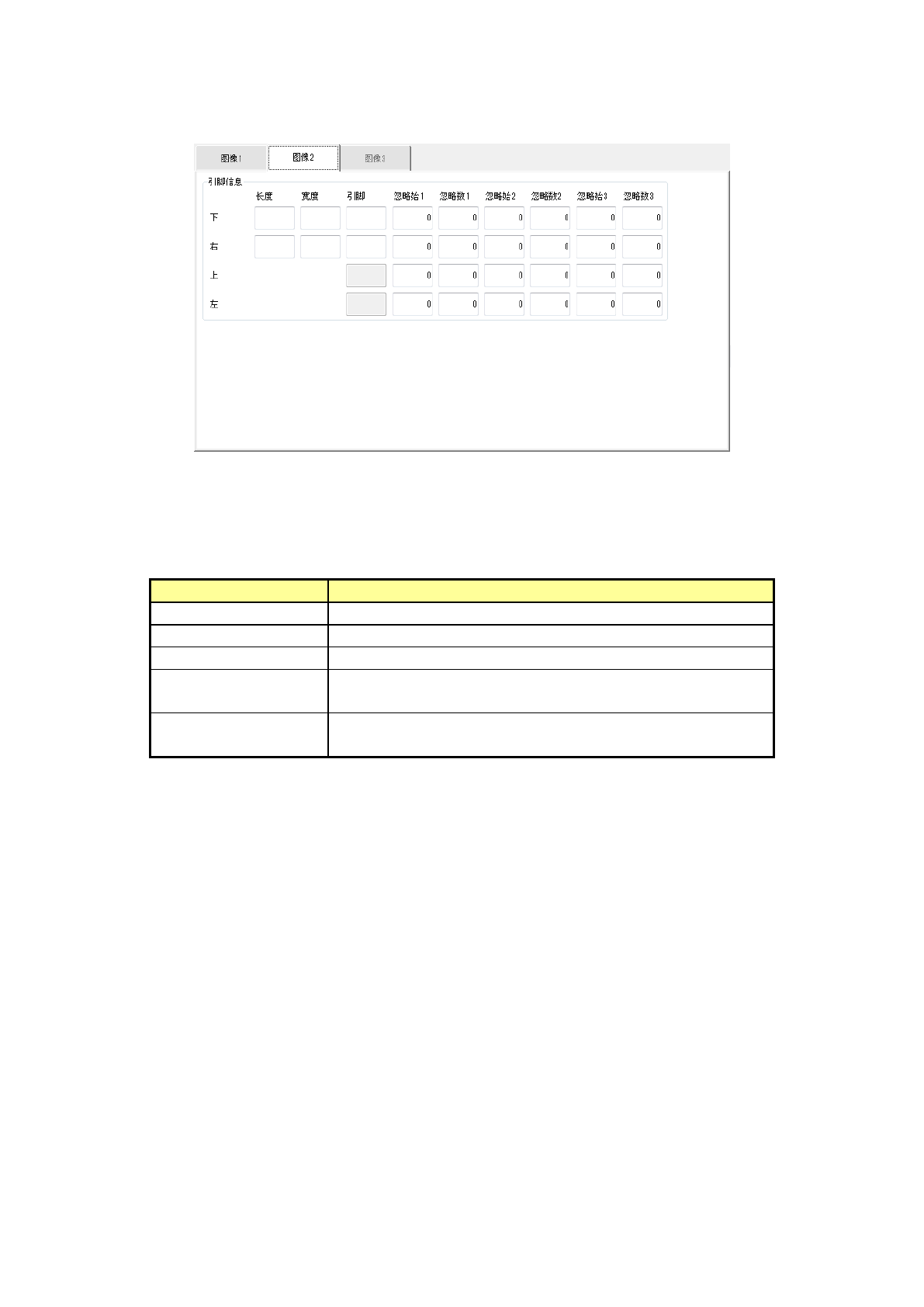

在「图像 2」选项卡中设置各边的引脚信息。
项目
概要
长度 输入引脚接触基板部分的长度。
宽度 输入引脚宽度。
引脚 如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围 0～引脚根数（默认值：0）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围 0～引脚根数（默认值：0）。
第 1 部 基本篇 第4 章 制作生产程序
4-88
4) QFN

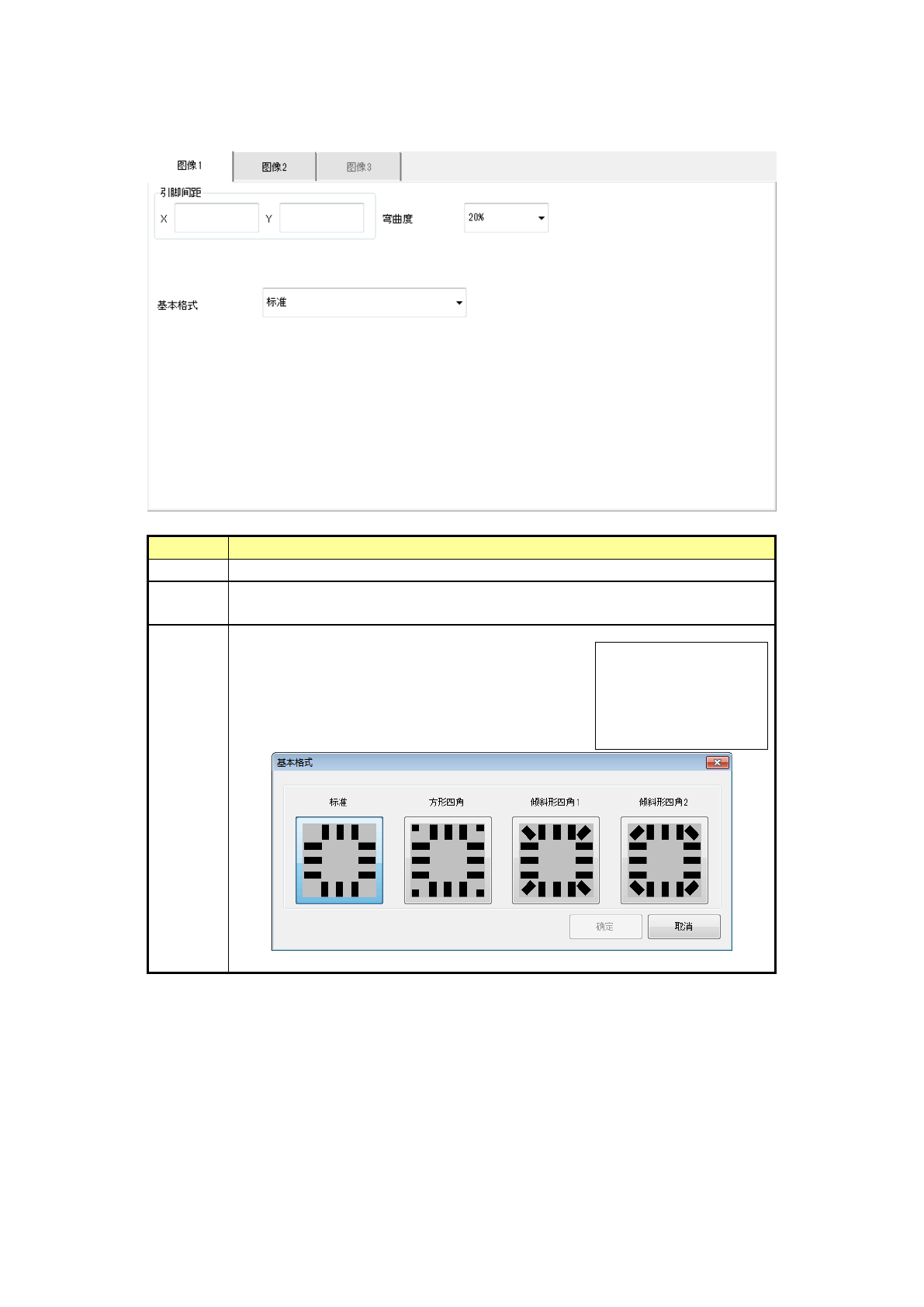

在「图像 1」选项卡中设置引脚间距、弯曲度及基本格式。
项目
概要
引脚间距
输入引脚间的宽度。
弯曲度
从「15%」「 20%」「 25%」「 30%」「 None」中选择检出引脚弯曲时的检测级别。
默认值为 20%。
基本格式
选择基本格式(Land 配置图案)。
默认值为「标准类型」。
可从右侧所示下拉列表中选择。
选择浏览时，会显示如下对话框。
浏览
标准类型
方形四角
倾斜形四角 1
倾斜形四角 2
第 1 部 基本篇 第4 章 制作生产程序
4-89
在「图像 2」选项卡中设置各边的引脚信息。
项目
概要
长度 输入引脚接触基板部分的长度。
宽度 输入引脚宽度。
引脚 如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围 0～引脚根数（默认值：0）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围 0～引脚根数（默认值：0）。
