第 1 部 基本篇 第 4 章 制作生产程序 4- 132 （ 1 ）分割选项 分割程序数据（ 优化） ，进行「吸嘴配 置」 、 「供料器配置」 设置。 1) 使用吸嘴 选择是用「机器 设置」中设置的 吸嘴配置，还 是优化的吸嘴配 置。 a) 使用固定吸嘴 ： 使用机器设置的 吸嘴设置。 直接使用 现状的吸嘴配 置， 此项 设置节省准备 工作时间， 建议多品 种小批量生产 时选择 此项。 b) 使用固定吸嘴 、空 ATC 上自动分配 ：…
第 1 部 基本篇 第4 章 制作生产程序
4-131
4-4-1-2 设置优化条件
随着上述 “元件供应数的设置”与本项“优化条件设置”，优化的结果将发生很大的变化。
请在理解本节内容的基础上，设置适于生产程序的优化条件。
从在菜单点击[优化]-[优化]后，可显示优化选项对话框。
优化，需要进行包括“分割选项”的6个项目的条件设置。
选择选项卡，可切换各项目的画面。
选项的种类
用途
分割选项 设置分配吸嘴及吸取数据时的优化参照选项。
区域选项 设置可配置供料器的区域。
贴片顺序 设置变换贴片排序时的选项。
机型选项 设置机型的特殊选项。
送料器选项 指定关于供料器配置的选项。
执行优化。
保存设置内容
，关闭画面。
将设置的条件作为默认值登录，从下
次启动将首先显示设置的条件。
使变更的设置无效，恢复为标
准设置(装置的初始值)。
第 1 部 基本篇 第4 章 制作生产程序
4-132

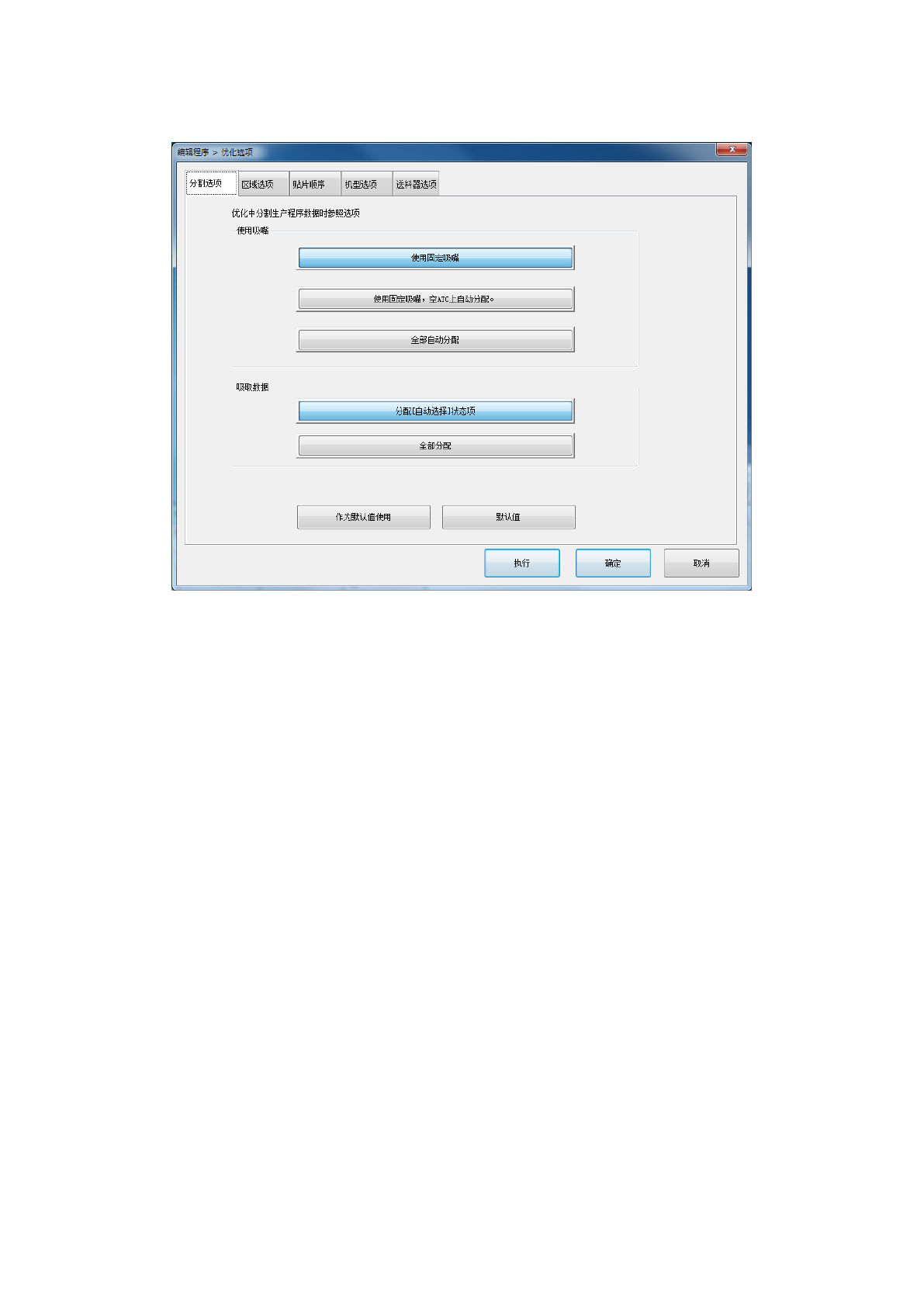

（1）分割选项
分割程序数据（优化），进行「吸嘴配置」、「供料器配置」设置。
1) 使用吸嘴
选择是用「机器设置」中设置的吸嘴配置，还是优化的吸嘴配置。
a) 使用固定吸嘴：
使用机器设置的吸嘴设置。
直接使用现状的吸嘴配置，此项设置节省准备工作时间，建议多品种小批量生产时选择此项。
b) 使用固定吸嘴、空ATC上自动分配：
使用机器设置的固定吸嘴，根据情况可按优化结果把必要的吸嘴追加安排在ATC空白部位上。
吸嘴有富余时可选择此项设置，但必须变更机器设置(对被追加的吸嘴)。
c) 全部自动分配：
忽略机器设置的吸嘴设置，对吸嘴配置进行优化。
此项设置，会加快生产速度，但必须进行吸嘴的重新配置或变更机器设置，准备工作要多花
时间。
d) 重新配置吸嘴（再配置）：
使用机器设置的固定吸嘴，优化吸嘴配置。
在无需变更当前的吸嘴数量的情况下进行再配置时可选择此项，但必须进行吸嘴再配置及机
器设置变更，因此有时准备时较费时间。
第 1 部 基本篇 第4 章 制作生产程序
4-133
2) 吸取数据
对吸取数据的“供给”项目已指定供料器分配时，需要选择：是按指定分配、还是忽略指定执行
优化。
a）分配[自动选择]状态项：
已指定供料器分配的执行既定分配，只对“自动选择”的供料器配置执行优化。
b）全部分配：
忽略已指定的供料器分配，对全部供料器的分配执行优化。
执行过一次优化后，该优化结果将被反映到吸取数据中。
此后，编辑数据时，若从头开始执行优化时，请选择“全部分配”；
只需进行部分变更和追加时，请选择“分配（自动选择）状态项目”。
