第 1 部 基本篇 第4 章 制作生产程序
4-135

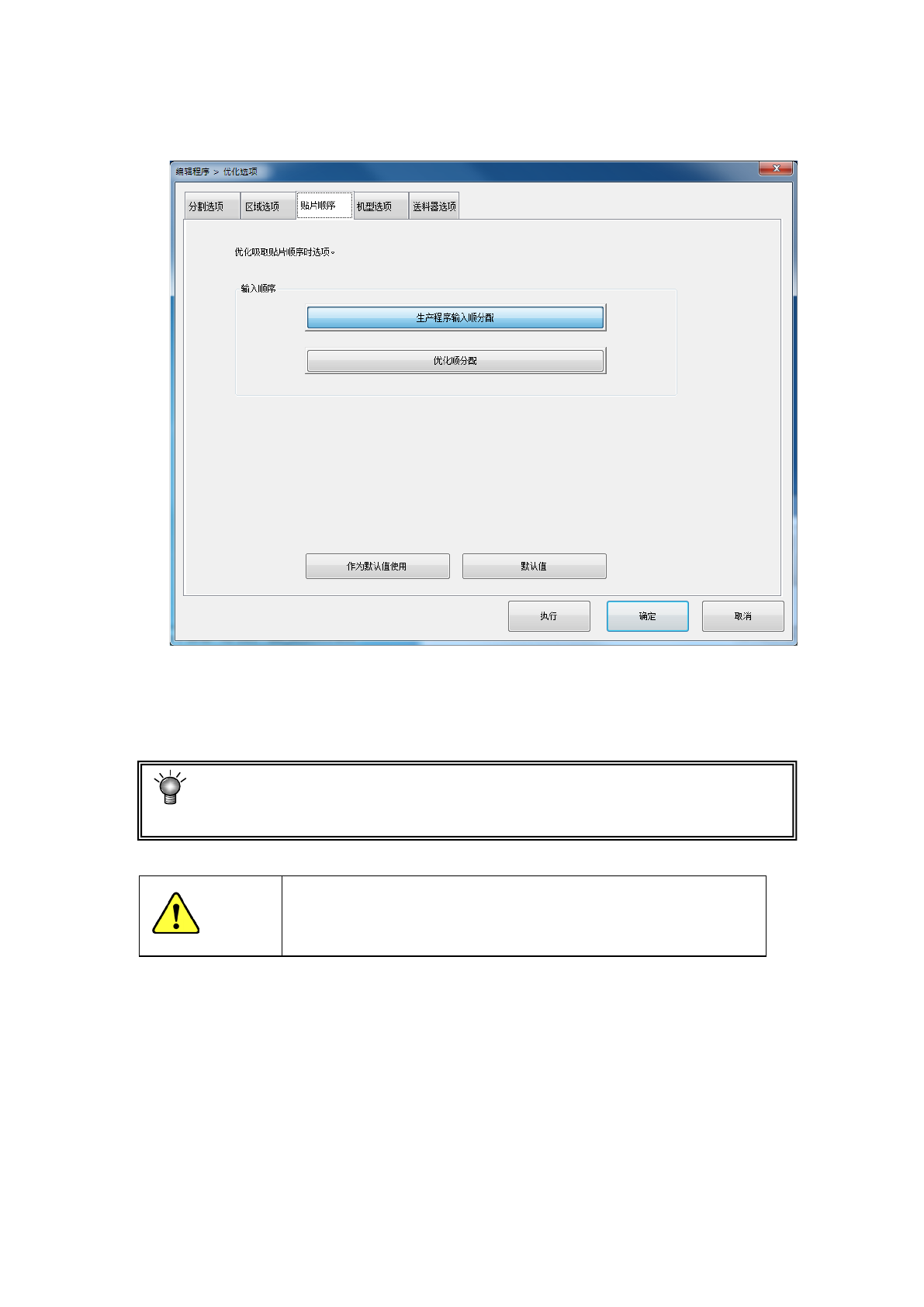

（3）贴片顺序
指定贴片数据的排列顺序，是维持输入顺序，还是替换为优化顺序。
输入顺序
a）生产程序输入顺分配：不改变贴片数据的排列顺序。
b）优化顺分配 ：将贴片数据的排列顺序改为优化顺序。
优化的贴片顺序，从菜单选择[优化]-[分割贴片数据]，即可浏览。
（在此画面中不能进行编辑。）
注意
“优化顺分配”是在贴片数据画面中对已经优化的数据进行编辑的
功能。但执行优化后，原来按输入顺序的数据将被删除。
因此，执行该功能前请对数据做备份。
第 1 部 基本篇 第4 章 制作生产程序
4-136

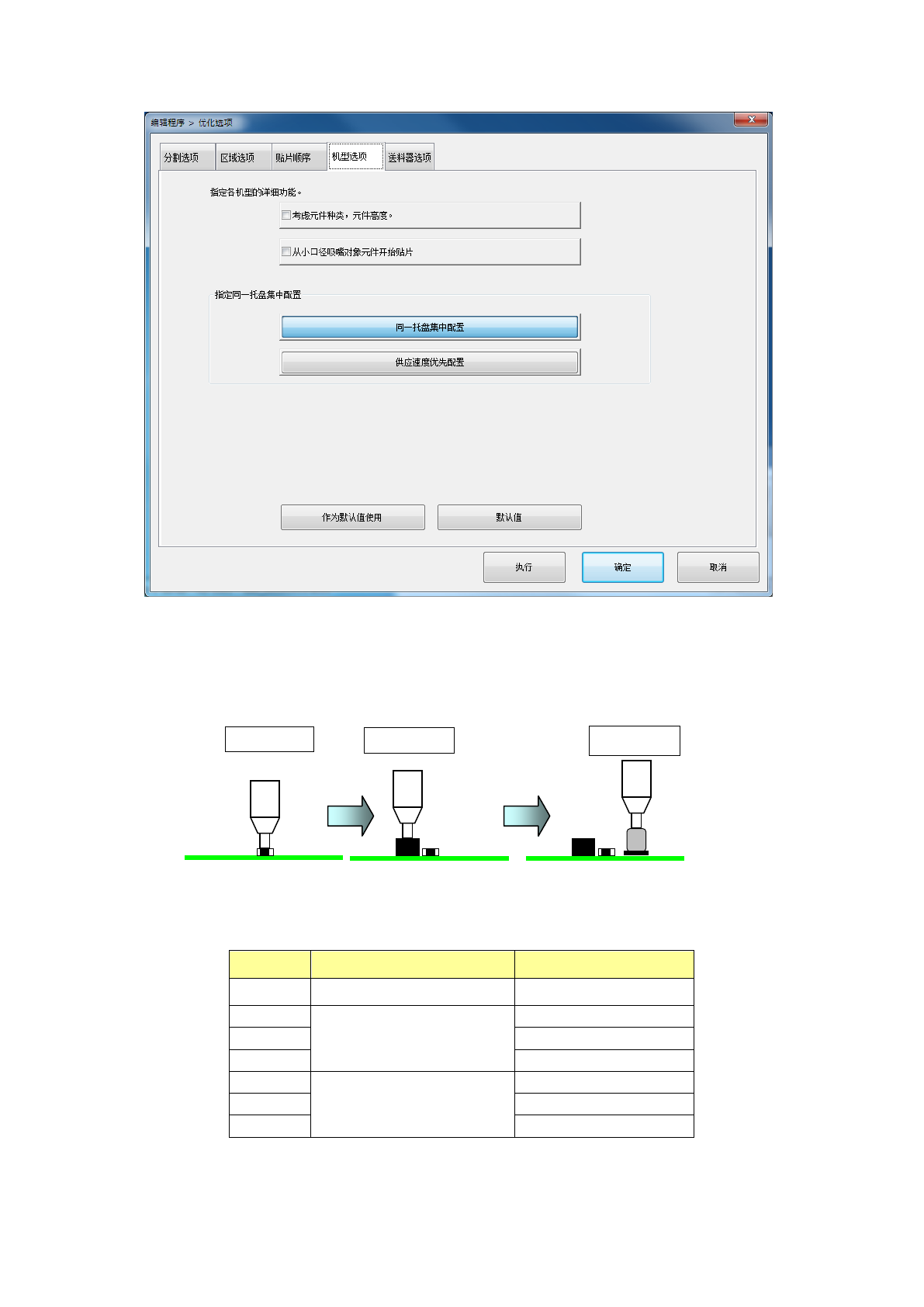

（4）机型选项
1) 考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)的程序时，可设置自动考虑元件高度的元件层。
勾选本项后，将按下列顺序进行贴片。
<考虑了元件种类、元件高度的贴片>
<贴片的优先顺序与元件种类、元件高度的关系>
优先顺序如下表所示，非铝电解电容器产品优先进行贴片。
优先顺序
元件类型
元件高度(mm)
1 方形芯片电阻 0 ＜ t ≦ 0.25
2
方形芯片电阻
非铝电解电容器
0 ＜ t ≦ 5.5
3 5.5 ＜ t ≦ 12.0
4 12.0 ＜ t
5
铝电解电容器
0 ＜ t ≦ 5.5
6 5.5 ＜ t ≦ 12.0
7 12.0 ＜ t
贴片顺序①
贴片顺序②
贴片顺序③
第 1 部 基本篇 第4 章 制作生产程序
4-137
<层的优先顺序>
各层的相互关系如下。
优先顺序
层种类
1 贴片层
2 元件层
3 元件种类·高度层
在“操作选项”画面的「生产(暂停) 」选项卡中未勾选「发生无元件时暂停」时，
如果生产中因元件用完等无法贴片时，则将跳过该元件并继续进行贴片。
而该元件将在补满元件后，重新开始时被最后贴片。
在这种情况下，考虑到元件高度的生产条件有可能会破坏。
因此，在选择了“考虑元件种类、元件高度”时，建议操作选项选择
“发生无元件时暂停”。
2)从小口径吸嘴对象元件开始贴片 ：
勾选此项，优化为从使用小口径吸嘴的元件开始先贴片。
3)指定同一托盘集中配置 ：
对于供应到 MTC/MTS 的同一品种的托盘元件，指定是统一配置，还是以供给速度优先配置。
a）同一托盘集中配置：以同一种类元件为单位配置。
b）供给速度优先配置：以供给速度优先配置。
元件类型 A
元件类型 A
A 元件类型 B
A 元件类型 C
元件类型 B A
B B
B C
元件类型 C A
C B
C C
同一托盘集中配置 供给速度优先配置
