第 1 部 基本篇 第4 章 制作生产程序
4-140

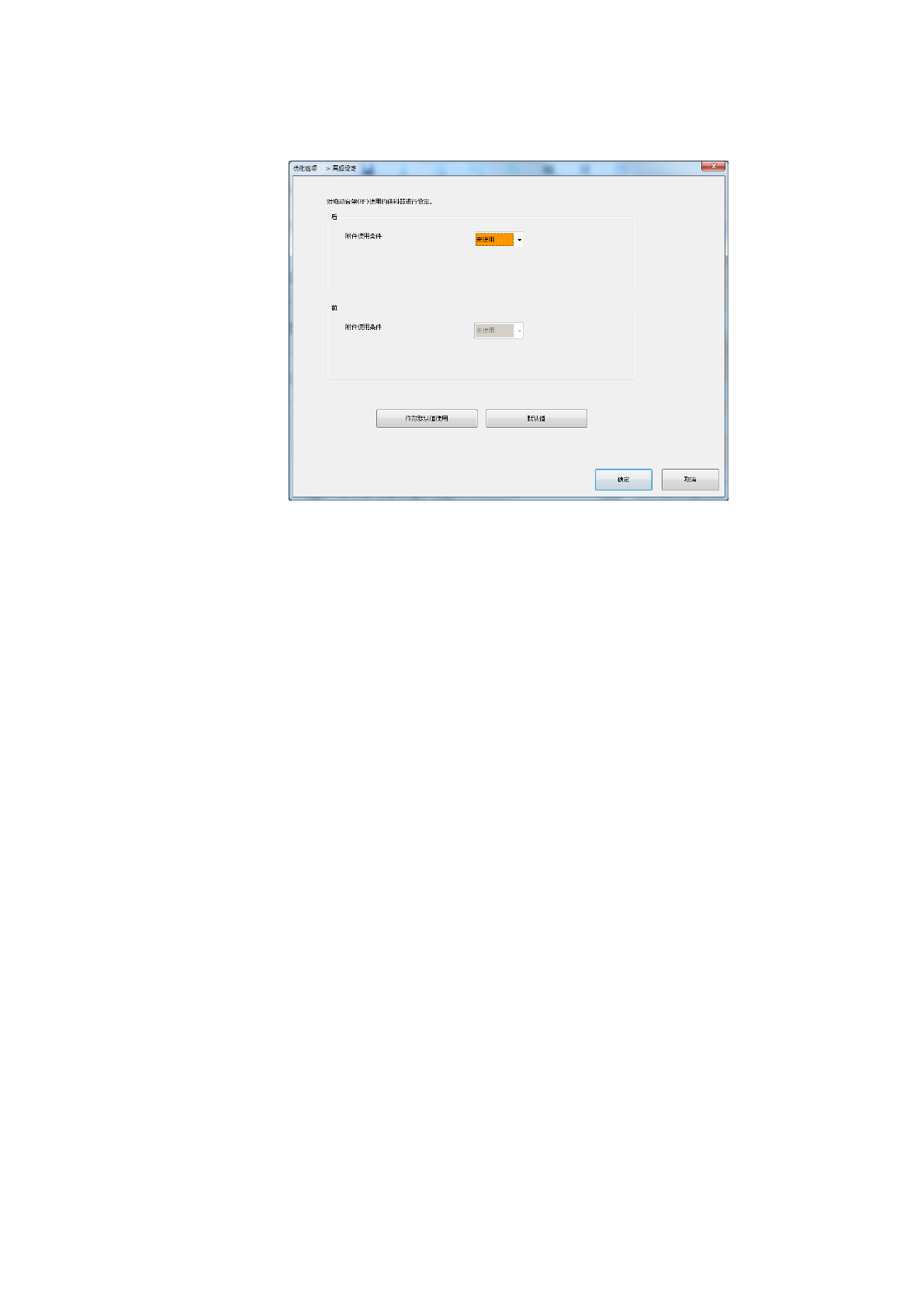

3) 高级设置
对电动台架(RF)中使用的电动式供料器(EF)进行设置。
如果选择“未使用”，它不放置 EF 型供料器。
第 1 部 基本篇 第4 章 制作生产程序
4-141

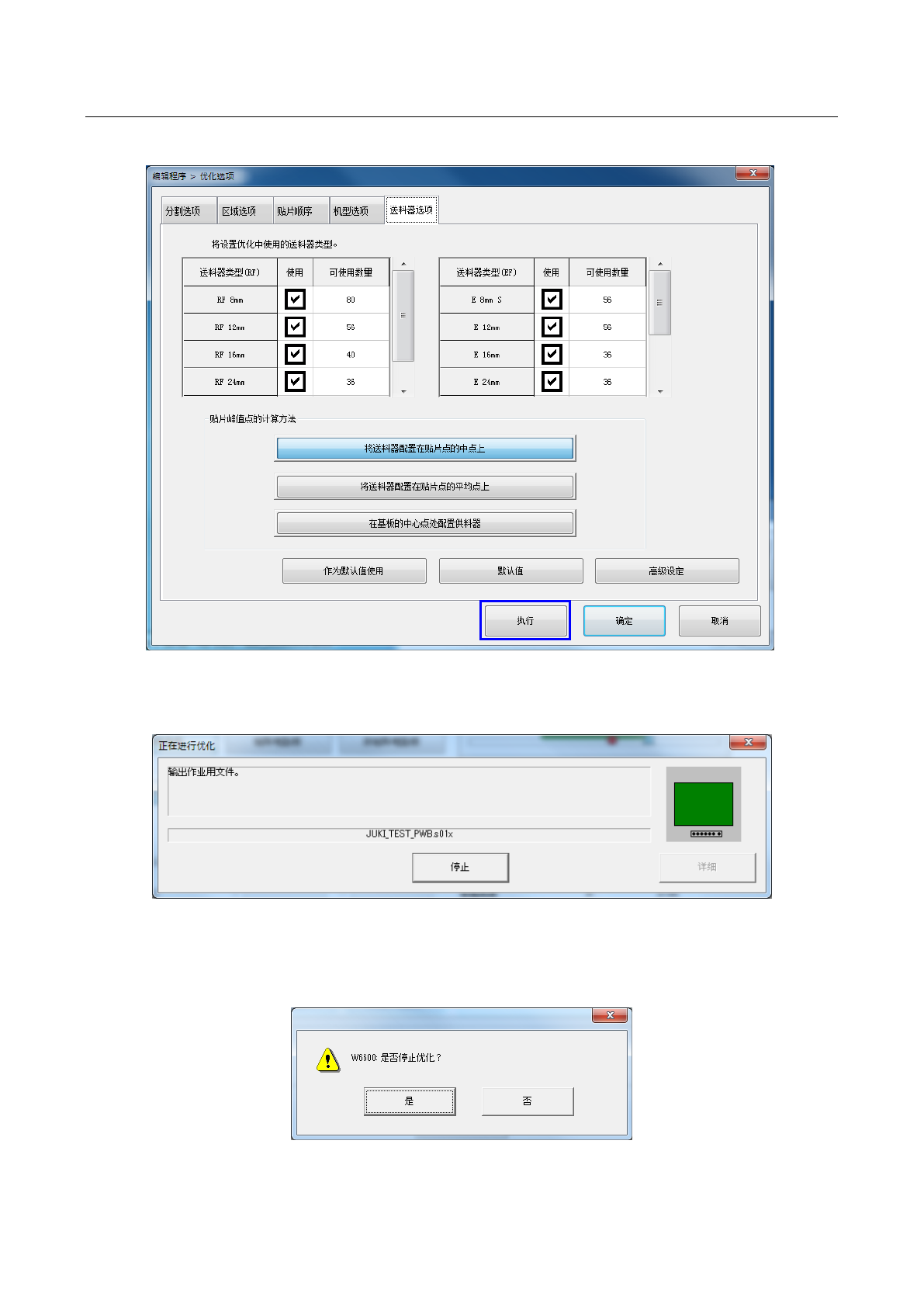

4-4-2 执行优化
在优化选项的对话框中，选择[执行]按钮，开始优化处理。
执行优化时，会显示如下画面。
发生错误时，会显示错误信息。
在进行优化的过程中，可通过选择[停止]按钮来中断优化。
选择[停止]按钮后，将显示如下的确认信息。
第 1 部 基本篇 第4 章 制作生产程序
4-142
4-4-2-1 确认分割贴片数据
显示经过优化分配的贴片数据。
请从菜单中选择[优化]-[分割贴片数据]。
● 本菜单在未进行优化时(分割文件不存在)，或在优化后变更了生产程序时，
不能选择。
显示分割贴片数据的对话框。
● 优化顺序显示时粗线划分，表 示 在 1 次吸取贴片的周期循环动作中被配对的数据
的区分。
