第 1 部 基本篇 第4 章 制作生产程序
4-145

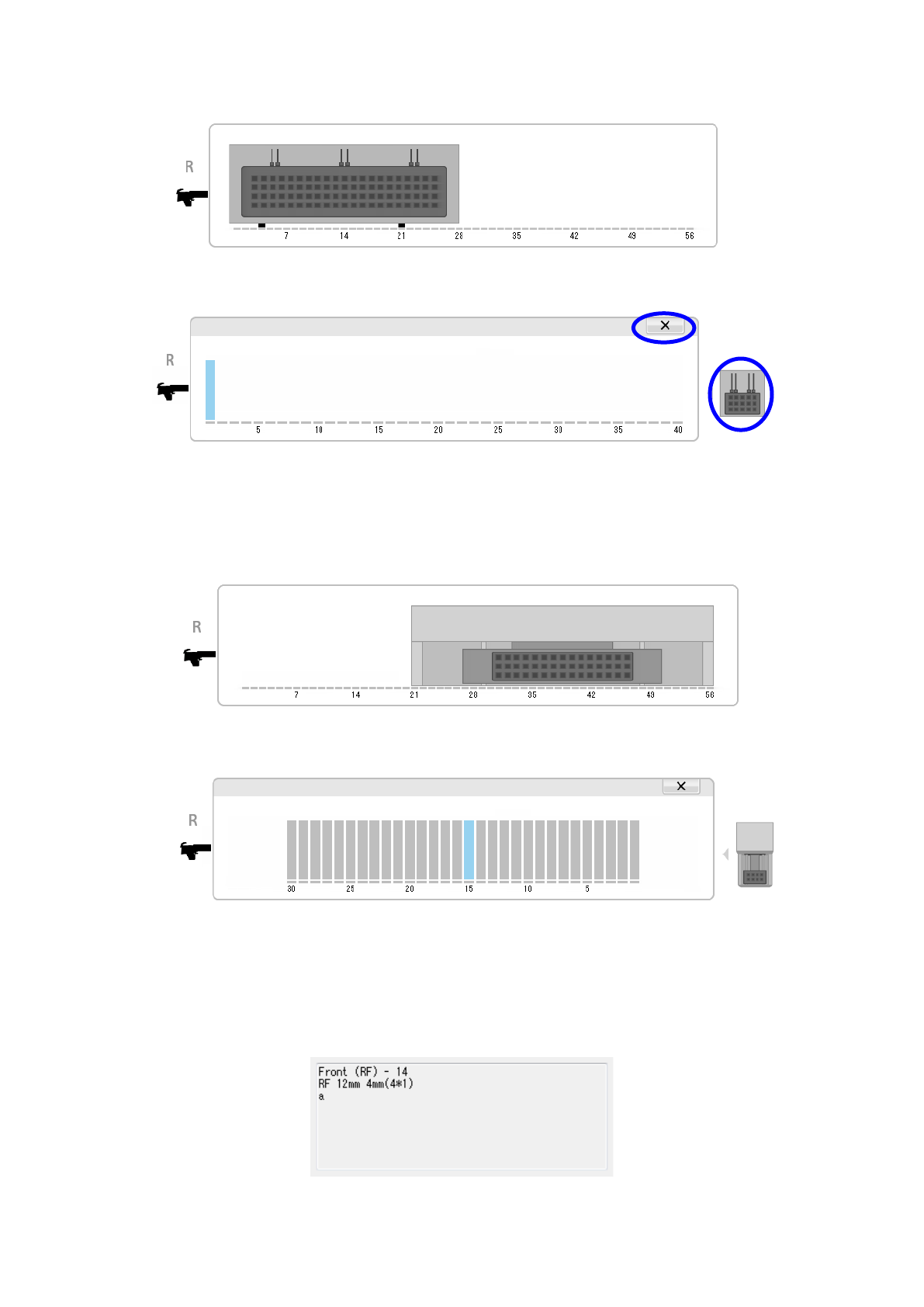

供应装置为托架类型时，显示如下托盘的图形。
点击显示的托盘图形时，会显示托盘放大画面。
要返回原来的图形显示时，请点击「×」或画面右侧的托盘图形。
操作方法请参见「4-4-2-3 送料器分布 （3）送料器的复制、移动、删除」。
供应装置设定为 TR8SR 时，显示如下 TR8SR 的图形。
触摸显示的 TR8SR 图形，即显示 TR8SR 放大画面。
要返回原来的图形显示时，请触摸「×」或画面右侧的 TR8SR 图形。
2) 吸取信息
显示选择的送料器信息。送料器信息显示吸取位置、供应装置、元件名。
供料器或托盘架会在吸取位置上显示台架种类。
第 1 部 基本篇 第4 章 制作生产程序
4-146
3) 操作按钮
显示进行送料器编排时使用的按钮。
(2) 显示贴片头图像

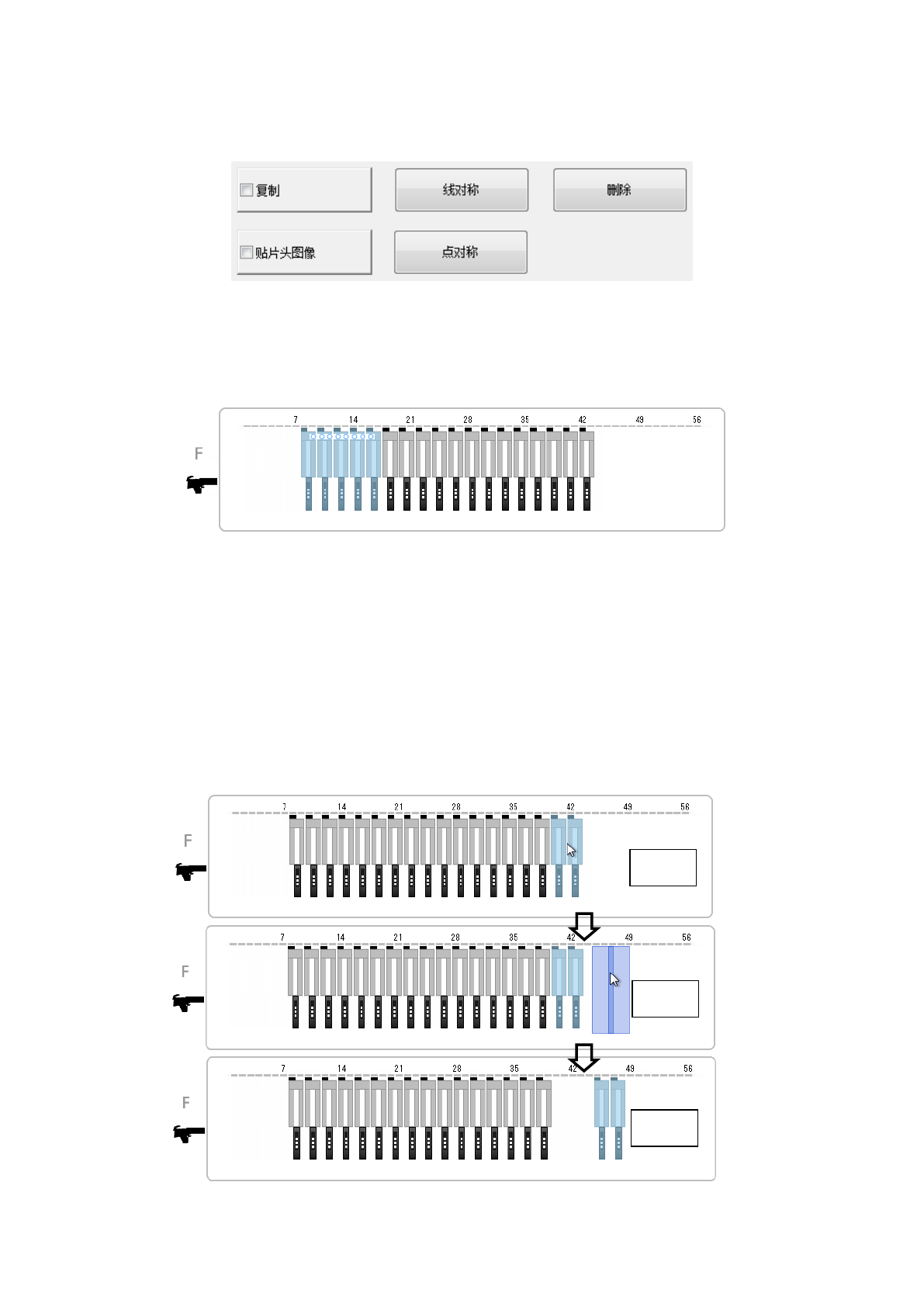

勾选操作按钮的「贴片头图像」按钮时，即可显示点击送料器分布画面时的贴片头图像，显示浅蓝色
的贴片头图像表示有可能进行同时吸取的供料器。
(3) 送料器的复制、移动、删除
台架图形图像，通过送料器的复制、移动、删除等，可变更送料器的配置。
1) 选择送料器
要在台架图形图像中复制、移动、删除送料器，先要选择对象送料器。选择送料器，仅可从 1 个
台架进行操作。不能从多个台架选择送料器。被选择的供料器将以橙色显示。
2) 供料器的移动、复制
选择需要移动的送料器后，把它拖动到目标位置释放（从面板放开手），则该送料器就会移动到
距离该位置最近的送料器安装位置。
这时，勾选[复制]，则复制所选择的送料器。
点击
拖动
释放
第 1 部 基本篇 第4 章 制作生产程序
4-147
3) 按线对称或点对称移动/复制
在选择送料器的状态下，按[线对称]或[点对称]按钮，进行移动。
在勾选[复制]的状态下，则进行复制。
当选择前面的送料器时将移动/复制到后面，选择后面的送料器时则把送料器移动/复制到前面。
（托盘元件不能复制）
另外，在复制目标上如果已分配有元件时，不能进行复制。
●按线对称复制
将送料器移动/复制到前后孔编号的相对位置上。
●按点对称复制
将送料器移动/复制到对称的孔配置上，使前/后的统一更换可相互使用。
4) 删除送料器
在选择送料器的状态下，按[删除]按钮即可删除送料器。
