第 1 部 基本篇 第4 章 制作生产程序
4-167
4-5-2-3 复制
将范围选择的反转显示的范围保存到内存缓冲区里｡
要粘贴到数据中时，请执行粘贴命令｡
画面
功能
基板数据
基本设置画面
不能使用。
尺寸设置画面
电路配置画面
扩展坏板标记画面
传送设置画面
贴片数据
列表画面
将焦点所在的记录复制到内存缓冲区里。
可用「粘贴」命令进行粘贴。
基准领域标记
在浏览模式下不能使用。
在行选择模式时复制全部该标记组。
可用粘贴命令进行粘贴。
区域坏板标记画面
在浏览模式下不能使用。
在行选择模式时复制全部该标记组。
可用粘贴命令进行粘贴。
元件数据
列表画面
不能使用。
表格画面
吸取数据
列表画面
表格画面
第 1 部 基本篇 第4 章 制作生产程序
4-168
4-5-2-4 粘贴
对使用[剪切]、[复制]命令保存在内存缓冲区的数据进行粘贴。
画面
功能
基板数据
基本设置画面
不能使用。
尺寸设置画面
电路配置画面
扩展坏板标记画面
传送设置画面
贴片数据
列表画面
仅当使用[剪切]或[复制]命令，内存缓冲区里有数据时，才能选
择。除此以外浅色显示。
粘贴后，贴片 ID 会变为「＃」。
通过指定 X 间距､Y 间距，在递增或递减 X 方向贴片位置､Y 方向
贴片位置的同时，可使用复制的增量复制｡
详细操作方法请参见下一页。
基准领域标记
仅当使用[复制]命令，内存缓冲区里有数据时，才能选择。
除此以外浅色显示。
执行时不显示以下对话框(不使用增量复制)，而进行粘贴｡如果
粘贴指定目标行不是空白行，则显示提示信息(确定／取消)，选
择确定进行覆盖｡
(空白行是指所有项目未输入时)
区域坏板标记画面
仅当使用[复制]命令，内存缓冲区里有数据时，才能选择。
除此以外浅色显示。
执行时不显示以下对话框(不使用增量复制)，而进行粘贴｡如果
粘贴指定目标行不是空白行，则显示提示信息(确定／取消)，选
择确定进行覆盖｡
(空白行是指所有项目未输入时)
元件数据
列表画面
不能使用。
表格画面
吸取数据
列表画面
表格画面
使用排序功能时，不能选择粘贴命令。
第 1 部 基本篇 第4 章 制作生产程序
4-169

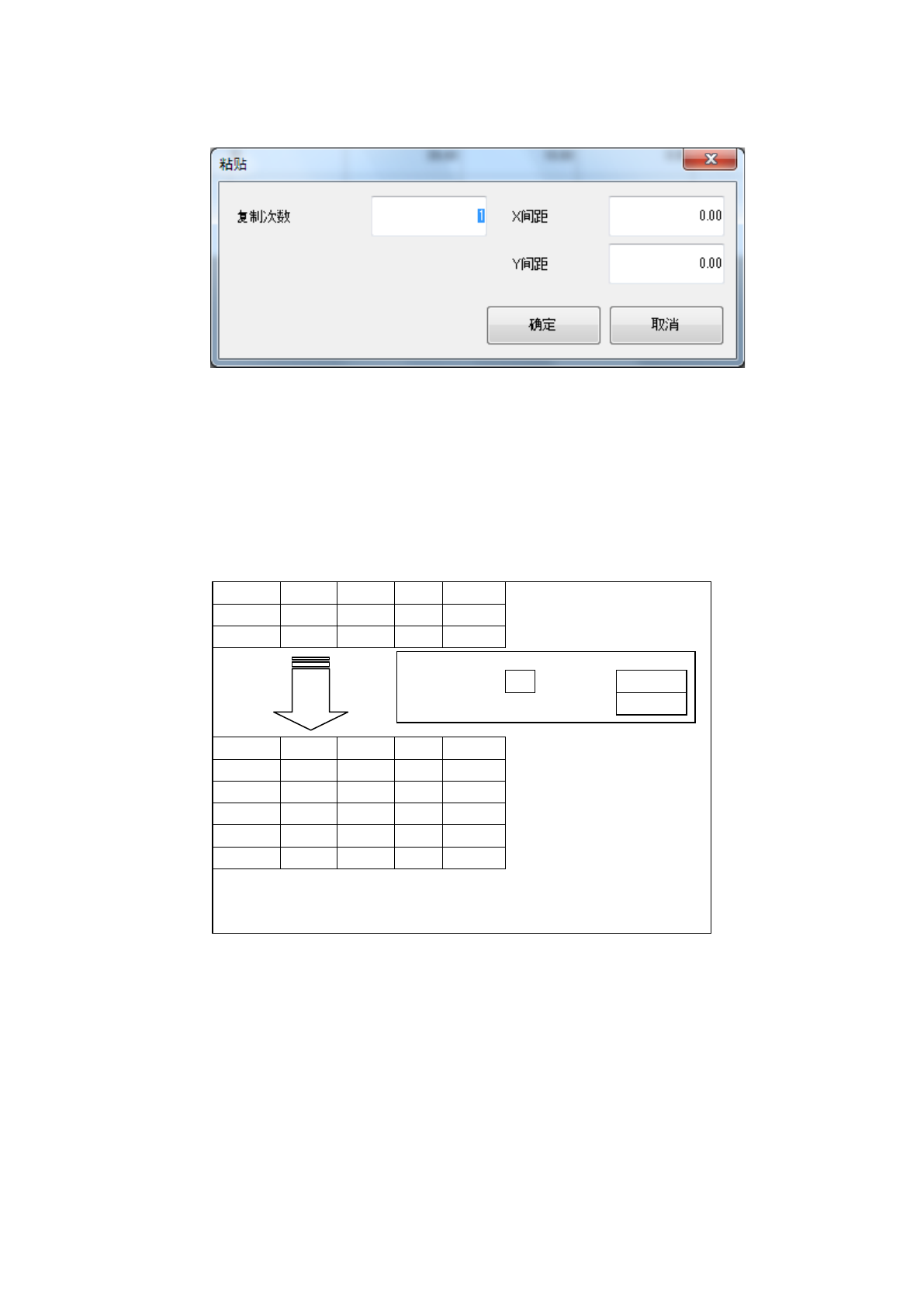

执行粘贴命令时，显示以下对话框。
复制次数
: 指定复制次数｡默认值为 1。
X 间距 : 指定 X 方向的贴片位置的增加部分或减少部分。默认值为 0.000。
Y 间距 : 指定 Y 方向的贴片位置的增加部分或减少部分｡默认值为 0.000。
确定 : 进行粘贴。
取消 : 停止粘贴。
进行贴片数据的粘贴时的执行结果如下例所示。
贴片 ID X Y 角度 元件名
R1 5.000 10.000
45.00
1608-A
R2 10.000
10.000
0.00 1608-A
复制次数:
3 X 间距:
0.500
Y 间距:
1.000
# 5.500 11.000
45.00
1608-A
# 10.500
11.000
0.00 1608-A
# 6.000 12.000
45.00
1608-A
# 11.000
12.000
0.00 1608-A
# 6.500 13.000
45.00
1608-A
# 11.500
13.000
0.00 1608-A
･复制块将被插入指定行的上方。
･元件 ID 全部为「#」。
･输入焦点位于插入块的起始贴片 ID 的位置上。
