第 1 部 基本篇 第4 章 制作生产程序
4-193
3) 设置标记形状
设置降噪级别后，标记形状将被自动判别，画面左侧标记形状列表的对应标记旁边会附带[*]。
判别结果有误时，请按框的上下选择正确的标记。
按下[确定]按钮进入下一步。

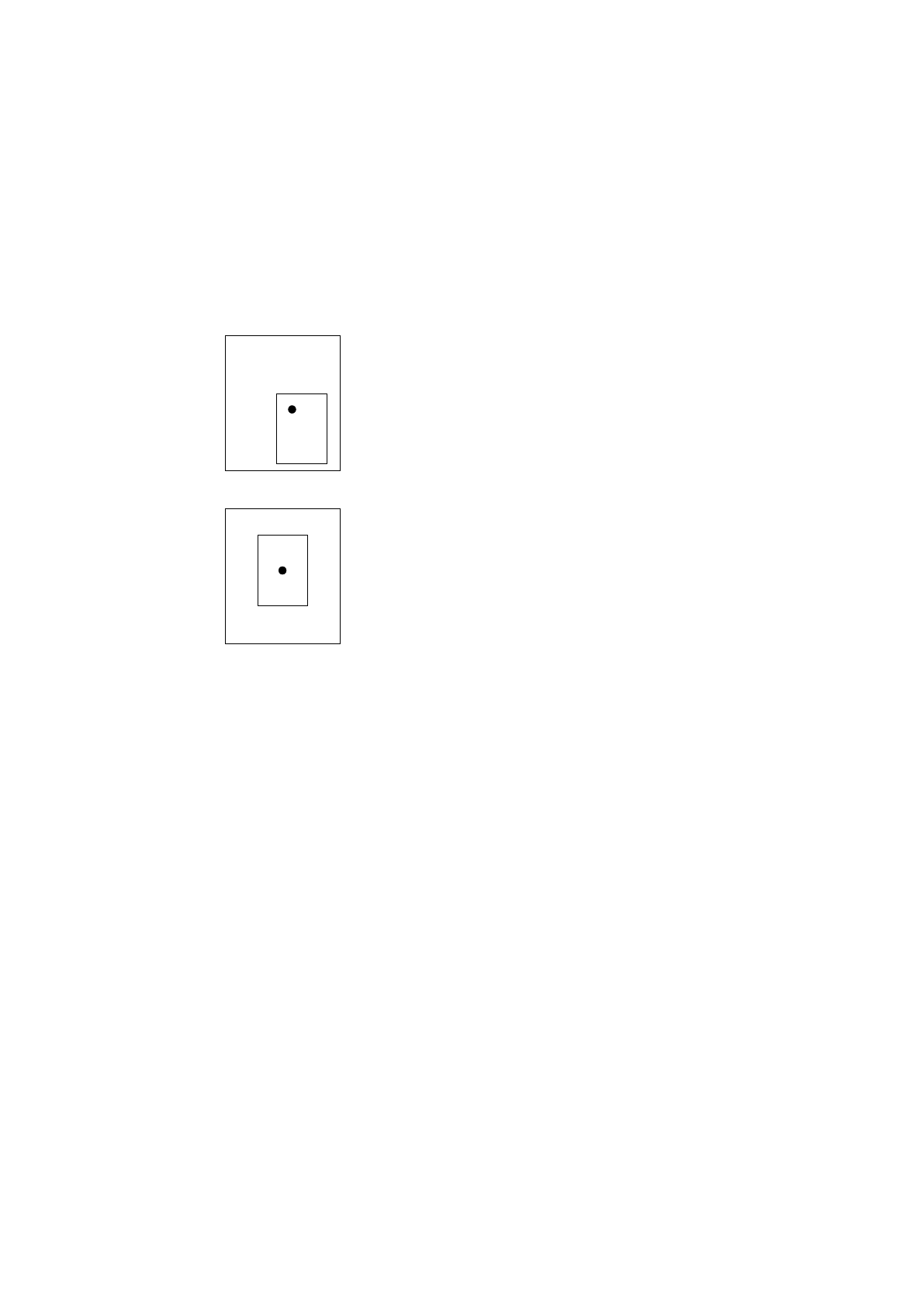

4) 设置检出框
接着，进行检出框的示教。
设置标记形状后，会自动显示标记尺寸 1.5 倍大的窗口，与画面中心一致。
要改变检出框的位置时，与刻度框的设置步骤相同。
在此，如果按下[Prev]按钮，可返回刻度框的设置。
按与刻度框同样的方式来设定检出框。
设置方法，与刻度框相同。
调整后按下[确定]按钮。
第 1 部 基本篇 第4 章 制作生产程序
4-194

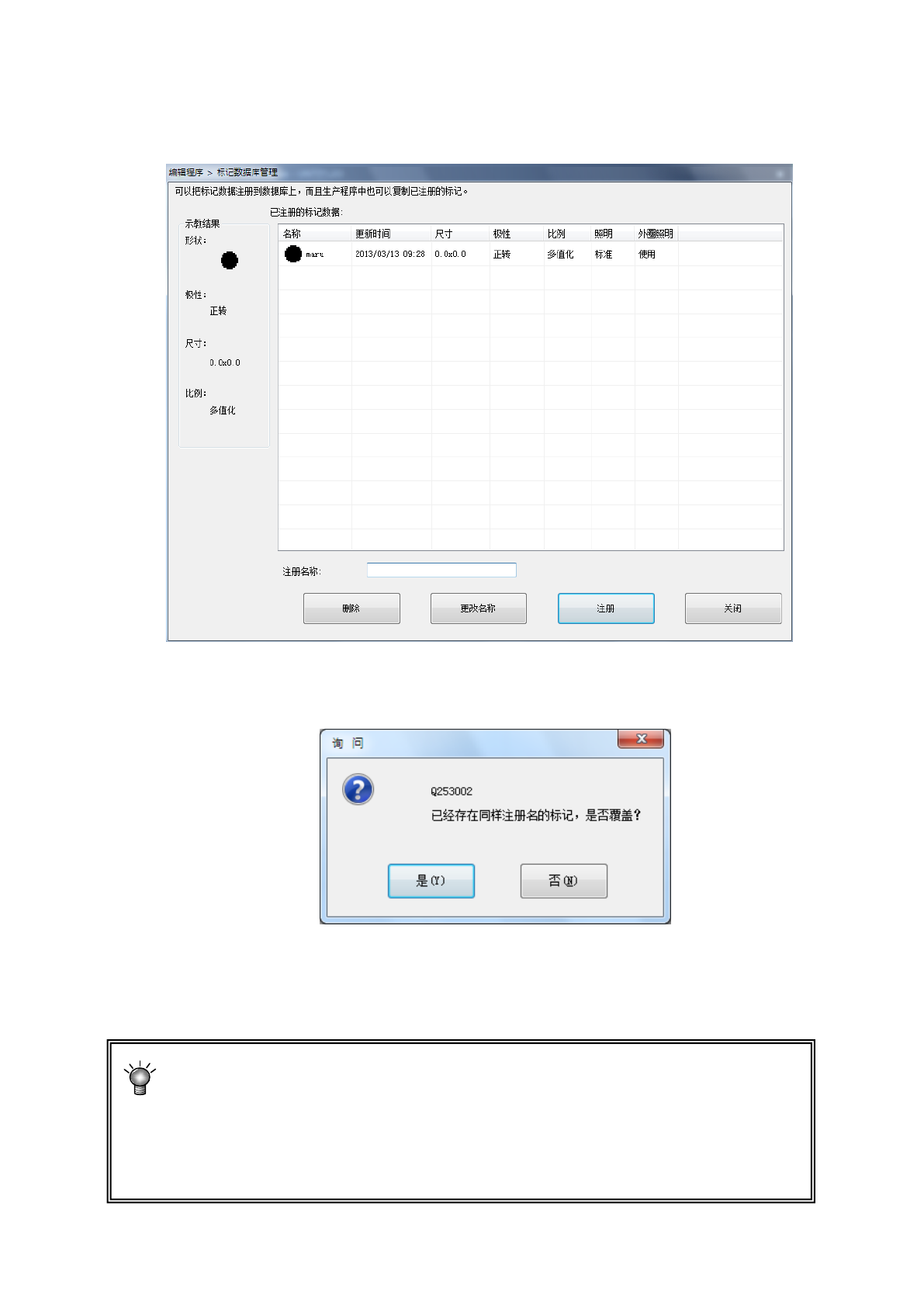

5) 标记注册
结束示教后，显示将标记注册到数据库的对话框。
要将示教数据注册到标记数据库时，请输入名称，按[注册]按钮。
要替换已注册的示教数据时，请选择要替换的数据或直接输入名称，按[注册]按钮。显示以下对
话框，选择[是]。
如果不想将示教数据注册到标记数据库时，请按[关闭]按钮。
完成识别示教后，在标记数据的旁边项目上会记入“确定”，表示已示教完成。请对所要使用的
标记，全部进行相关的识别示教。
※当画面上没有想要示教的模式图形（Pattern）时，请检查输入的坐标是否正确。
※如系陶瓷基板标记(为白色标记时)，请按[示教]按钮后，按选择设备的摄像机按钮。
可切换极性，相对于基板较黑映像的标记会变成较白的映像。使用摄像机按钮切换
极性仅在刻度框的输入时有效。
第 1 部 基本篇 第4 章 制作生产程序
4-195

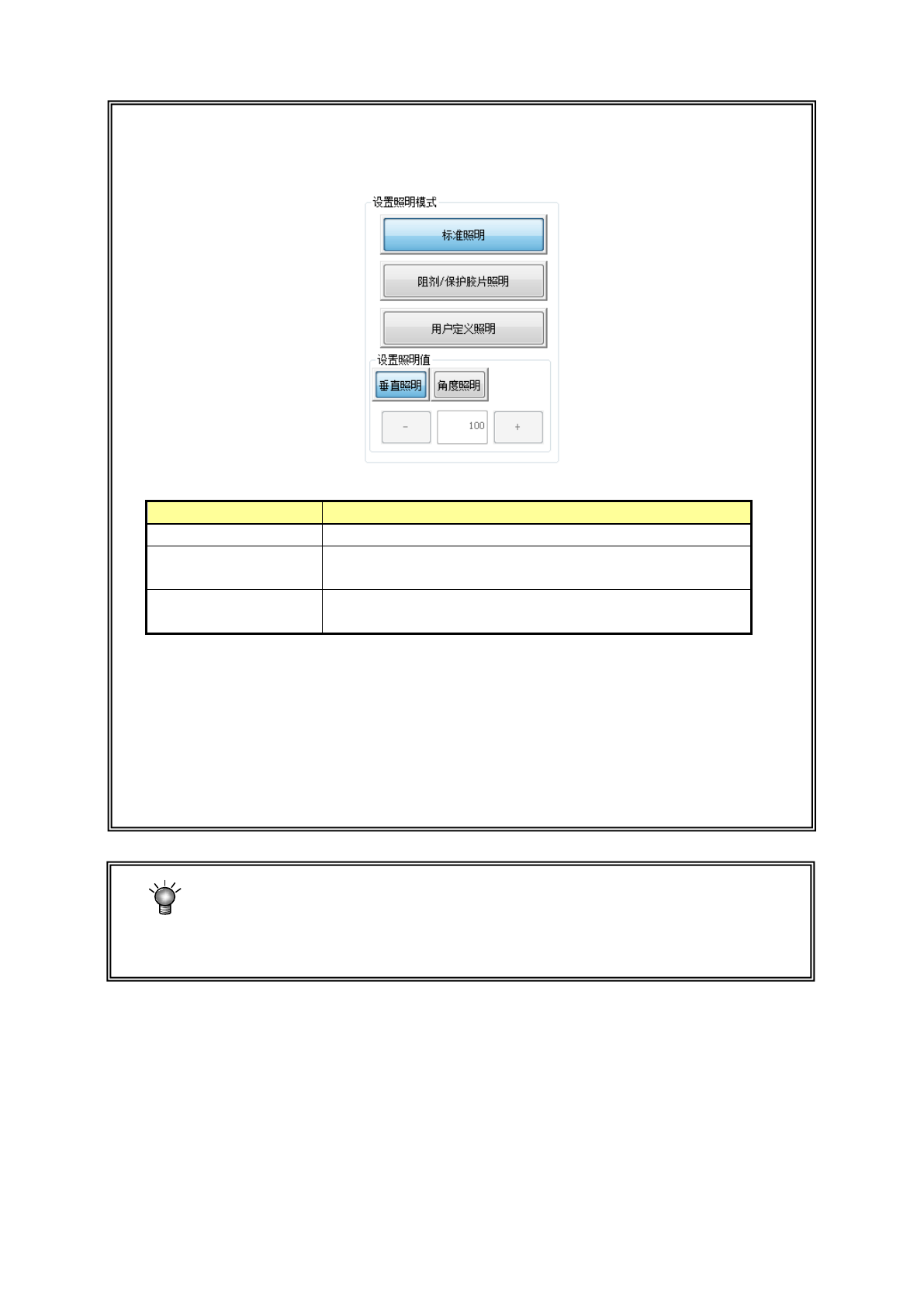

●当标记识别不稳定时，请按下照明条件设置按钮，设置照明模式
。
请在指定测量框的左上方前，设置照明模式。
照明模式
处 理
标准照明 识别通常的基板标记时使用。
阻剂/保护胶片照明 在标记上有阻剂/保护胶片，标准照明时标记反射不佳，
识别不稳定时使用。
用户定义照明
当上述 2 种情况下标记的反射均不佳，识别不稳定时，
直接设定垂直、角度的光量时使用。
在选择了用户定义时，需要直接输入照明值。
请选择[角度照明]或[垂直照明]按钮，在编辑框里输入数值，
或按[+]、[-]按钮变更数值。
※选择用户定义照明模式时，一般设置在50～200之间。
设置50 以下时，有时光量不稳定。
与标记相关的信息相同，仅需要对检出框进行重新示教时，按下[NEXT]按钮，即可略
过③的操作。
新识别标记时，[NEXT]按钮无效。
