第 1 部 基本篇 第 4 章 制作生产程序 4- 272 ⑧ 保存 所有示教、设置 结束后,需执行 数据保存。 识别元件后,将 转移到测量结果 信息及信息 保存 的画面。 a) 按 [ 保存 ]( 确定 ) 按钮保存元件图像数 据。保存 后会变为「 返回 」按钮。 b) 按 [ 返回 ] 按钮关闭执行图像示教 的对话框,返 回图像示教 设置的对话框 。 c) 按下 [ 取消 ] 按钮,放弃图像示 教结果,关闭 执行画面。 d) 按下 …

第 1 部 基本篇 第4 章 制作生产程序
4-271

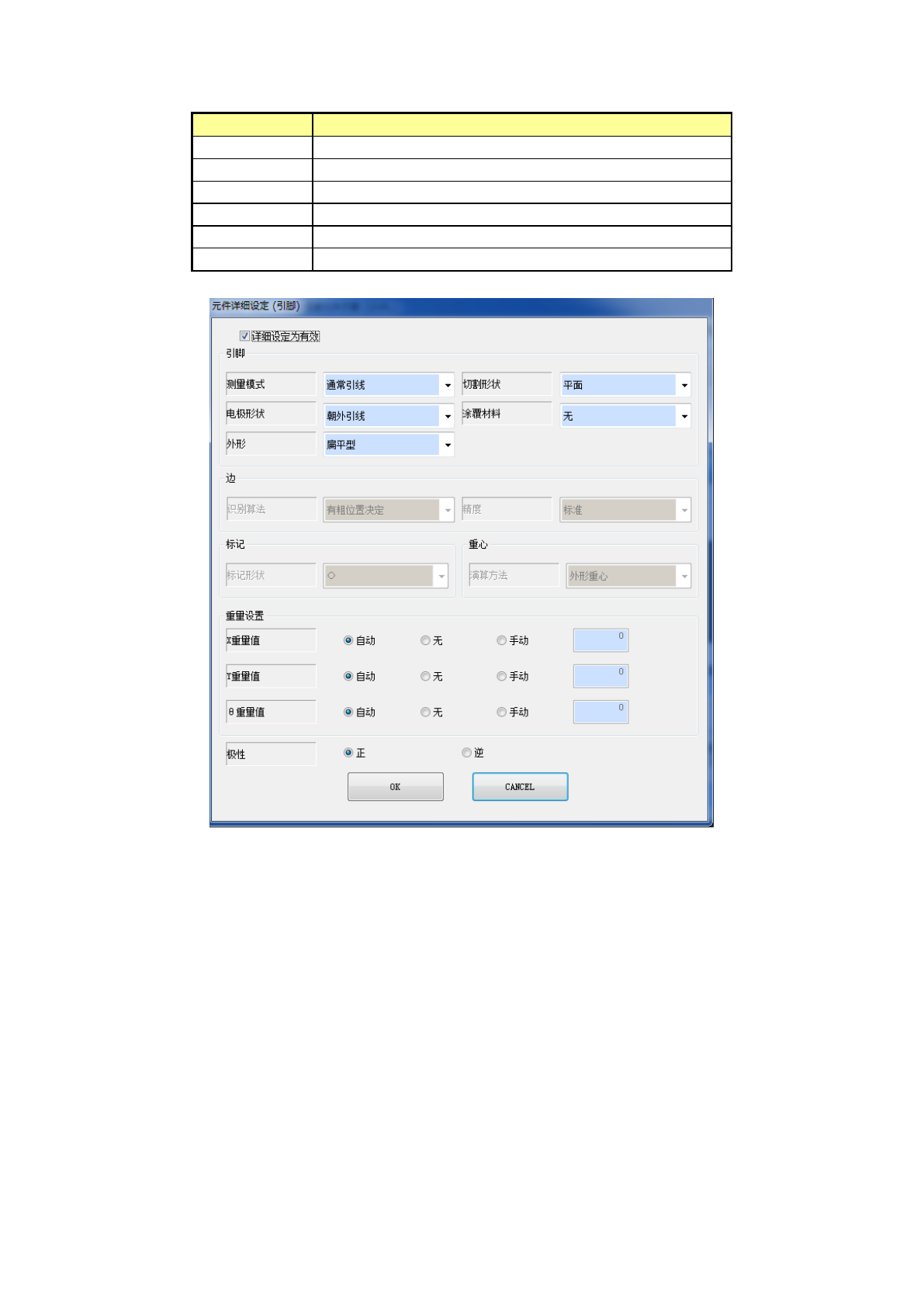

元件类型
说明
引脚 制作由引脚构成的元件要素组数据
边 制作由边构成的元件要素组数据
角 制作由角构成的元件要素组数据
标记 制作由标记构成的元件要素组数据
重心 制作由用于决定粗位置的重心构成的元件要素组数据
用户定义 制作由用于方向检查的图像数据构成的元件要素组

第 1 部 基本篇 第4 章 制作生产程序
4-272
⑧ 保存
所有示教、设置结束后,需执行数据保存。

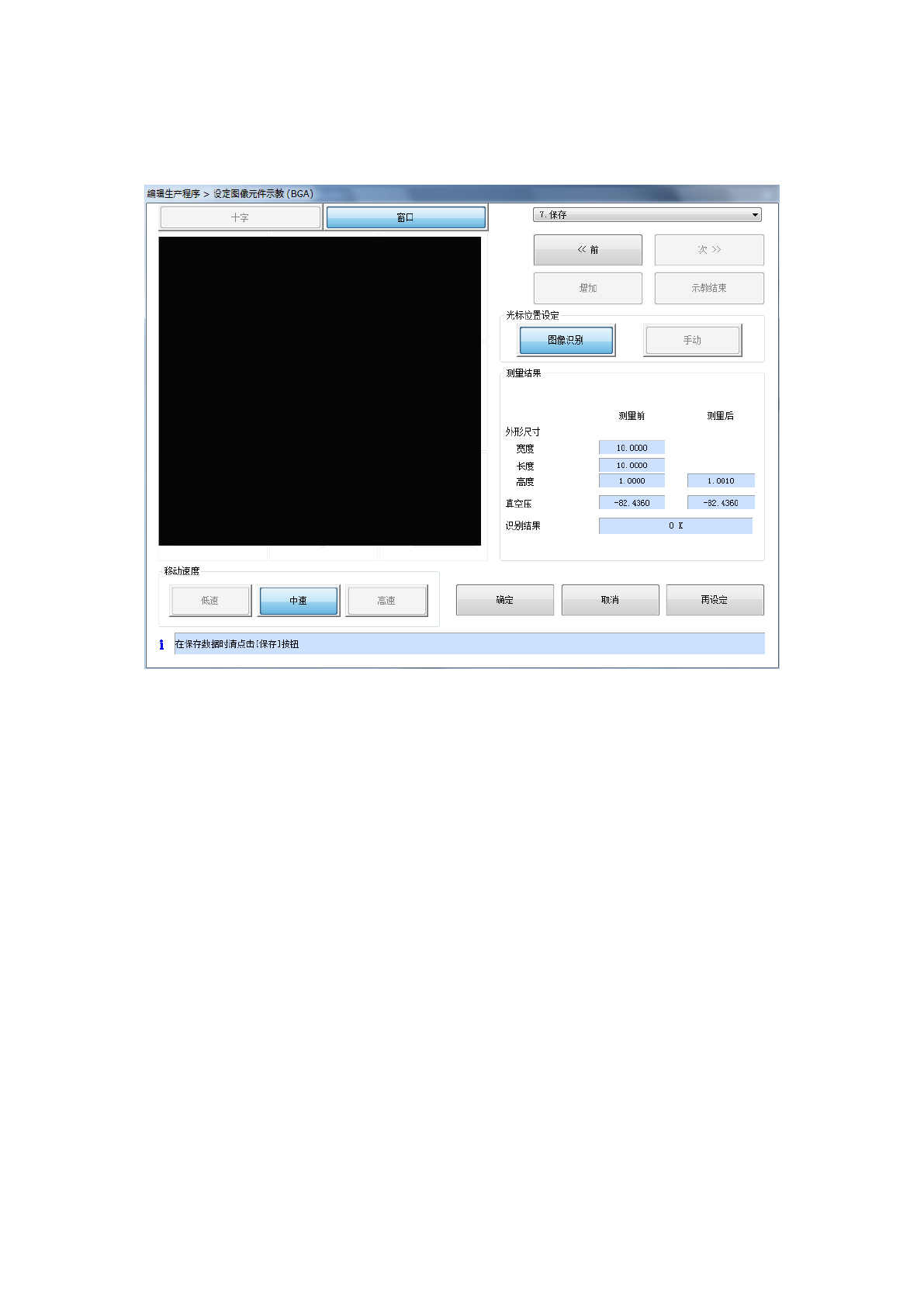

识别元件后,将转移到测量结果信息及信息保存的画面。
a) 按[保存](确定)按钮保存元件图像数据。保存后会变为「返回」按钮。
b) 按[返回]按钮关闭执行图像示教的对话框,返回图像示教设置的对话框。
c) 按下[取消]按钮,放弃图像示教结果,关闭执行画面。
d) 按下[再设定]按钮,再次重新开始进行图像示教。

第 1 部 基本篇 第4 章 制作生产程序
4-273
4-5-7-6 坏板标记示教
示教坏板标记坐标,以便用 OCC 单元识别各电路是否要进行生产。
(1) 坏板标记示教的操作
1) 坏板标记示教操作

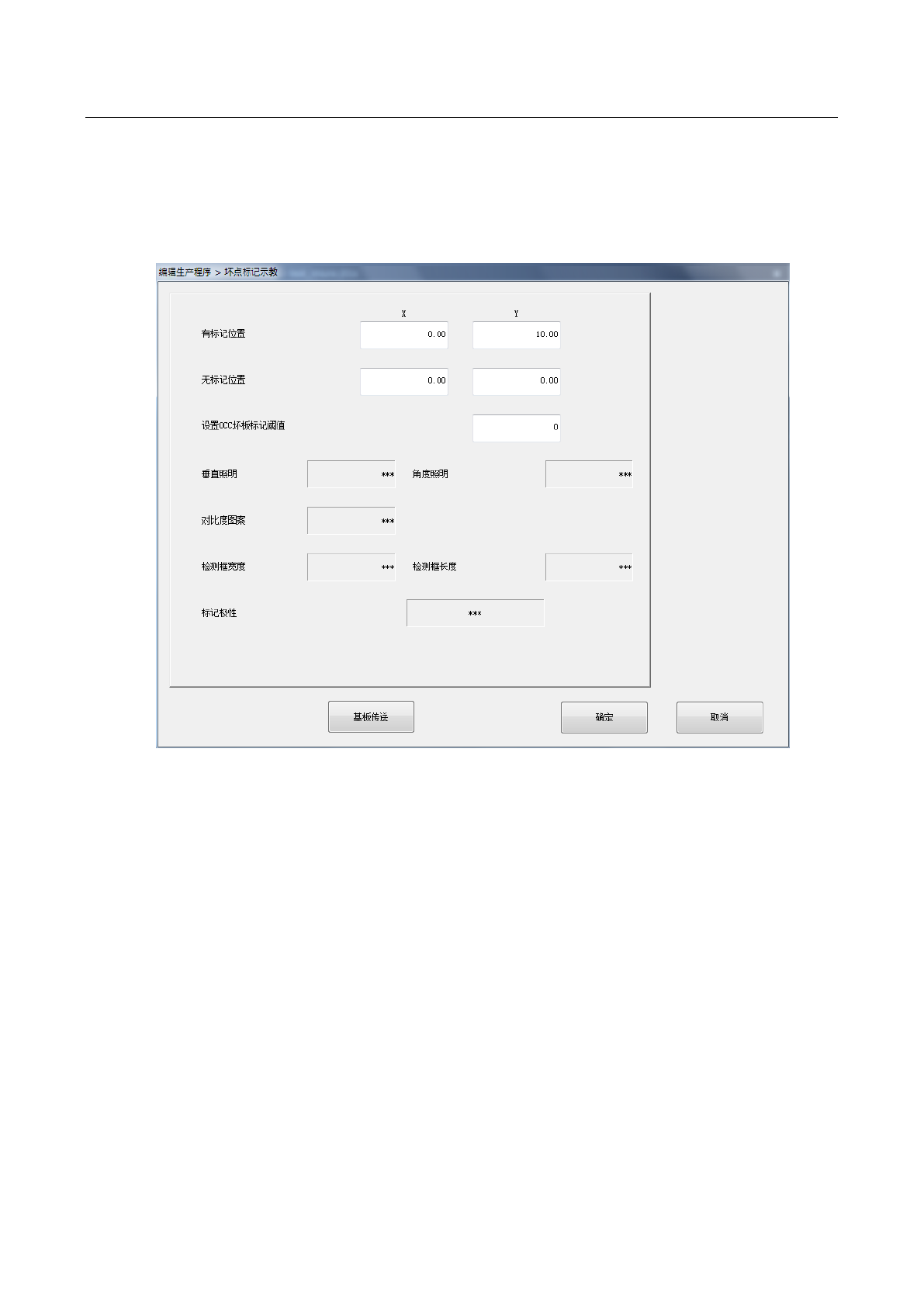

选择坏板标记示教,即显示以下对话框。
① 有标记位置
指定基板上的有坏板标记位置的坐标。可通过示教设置坐标位置。
② 无标记位置
指定基板上的无坏板标记位置的坐标。可通过示教设置坐标位置。
无坏板标记位置,要指定与有坏板标记位置明暗有区别的任意位置。
③ 设置 OCC 坏板标记阈值
设置进行坏板标记识别的阈值。
通过示教识别有标记位置与无标记位置自动决定阈值。
④ 垂直照明
⑤ 角度照明
⑥ 对比度图案
⑦ 检测框尺寸(宽度、长度)
⑧ 标记极性
初始值显示***。
如果使用 OCC 坏板标记阈值设置通过示教对有标记位置与无标记位置进行识别动作,取得阈值
后,显示该识别时的各设置值。
