第 2 部 功能详解篇 第 8 章 机器设置 8-8 8-3-1- 2 基本 选择 基本，会显示 以下画面。 点击各选项卡， 可指定 [ Head ] 、 [ 基本 ] 、 [ 传送 ] 、 [MTS] 、 [VCS] 。 (1) 设置项目 No. 项目 设置内容 1 基本 指定单元的 使用／不使用。 万一单元发生故 障时， 若本项目里设置为 “ 不使用单元 ” ， 可在不变更生产 程序数据的情况 下执行吸取贴 片。 显示各个台架的 台…
第 2 部 功能详解篇 第 8 章 机器设置
8-7
(2) 设置方法
1) 用复选按钮，指定所要使用的装置单元。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
2) Head 从不使用状态变更为使用状态时，请解除 Head 的锁定。解除后各 Head 要进行返回原
点。所有 Head 为伺服 OFF 时，请按照画面的指示，执行全轴返回原点。
3） Head 从使用状态变更为不使用状态时，请固定该 Head 的 Z 轴。这时，请根据画面的指示进
行操作。

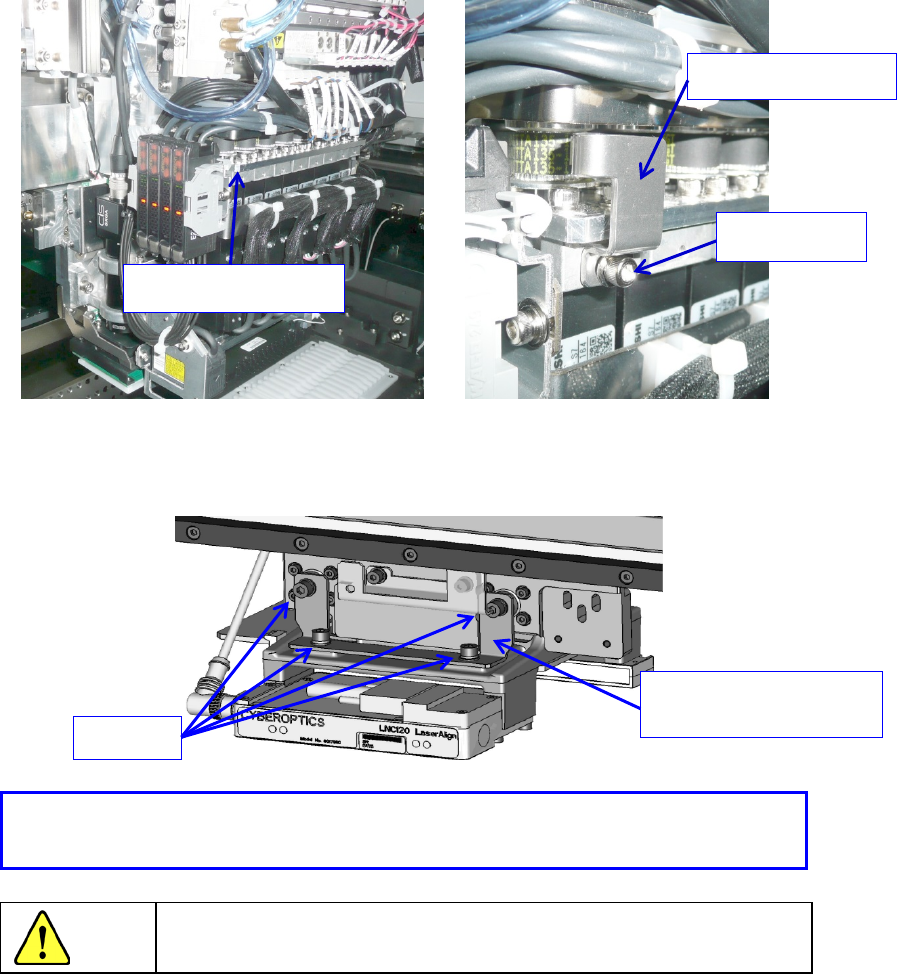

※ 将 Head 及 Head 的各轴（Z 轴）设置为“不使用”时，请按照以下方法固定未使用轴。
1. 请用固定螺丝②将 ZM STOPPER①安装在 Head 侧面的丝锥③上，顶住Ｚ轴滑轮，用固定螺丝②
固定。
2. 轴的设置从不使用变更为使用时，请拧松固定螺丝②，将 ZM STOPPER①取下，解除 Z 轴的固
定。
3. 在 ZA-轴不使用的情况下，在 ZA_FIXED_BRACKET（40182877），请固定 ZA 轴。
危险
为了防止因突然启动发生的事故，请切断电源后再进行操作。
・ 确认 Z 轴处于最上面的位置，安装固定金属件。
・ 请确认 Z 轴已被固定金属件固定住。
① ZM STOPPER
② 固定螺丝
③ Head 侧面的丝锥
ZA_FIXED_BRACKET
(40182877)
M3
螺丝
第 2 部 功能详解篇 第 8 章 机器设置
8-8
8-3-1-2 基本
选择基本，会显示以下画面。
点击各选项卡，可指定[Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
No.
项目
设置内容
1 基本
指定单元的使用／不使用。
万一单元发生故障时，若本项目里设置为“不使用单元”
，
可在不变更生产程序数据的情况下执行吸取贴片。
显示各个台架的台架种类。
并且，前侧台架只固定 RF 台架，后侧台架固定 RF 台架、
RF/EF 台架。
指定切割机的反复间隔。
为了完成生产程序贴片，需要上述单元时，实际可否进行贴片，请见下表。
No.
单元
生产动作
1
IC 回收带
（前部、后部）
只要删除功能，即可执行贴片。
2
供料器翘起传感器
（前部、后部）
只要删除功能，即可执行贴片。
3
供料器台架统一更换台
（前部、后部）
只要删除功能，即可执行贴片。
4
切割机
（前部、后部）
只要删除功能，即可执行贴片。
5 自动更新台架类型
只要删除功能，即可执行贴片。
6 迷你信号灯 只要删除功能，即可执行贴片。
第 2 部 功能详解篇 第 8 章 机器设置
8-9
(2) 设置方法
1) 用复选按钮选择要使用的装置单元。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
2） 没有设置选项的单元(以浅色字符显示的单元)，不能选择。
3） 切带器设置的反复间隔，要直接从键盘输入。但是不使用切带器时，不能设置此项。

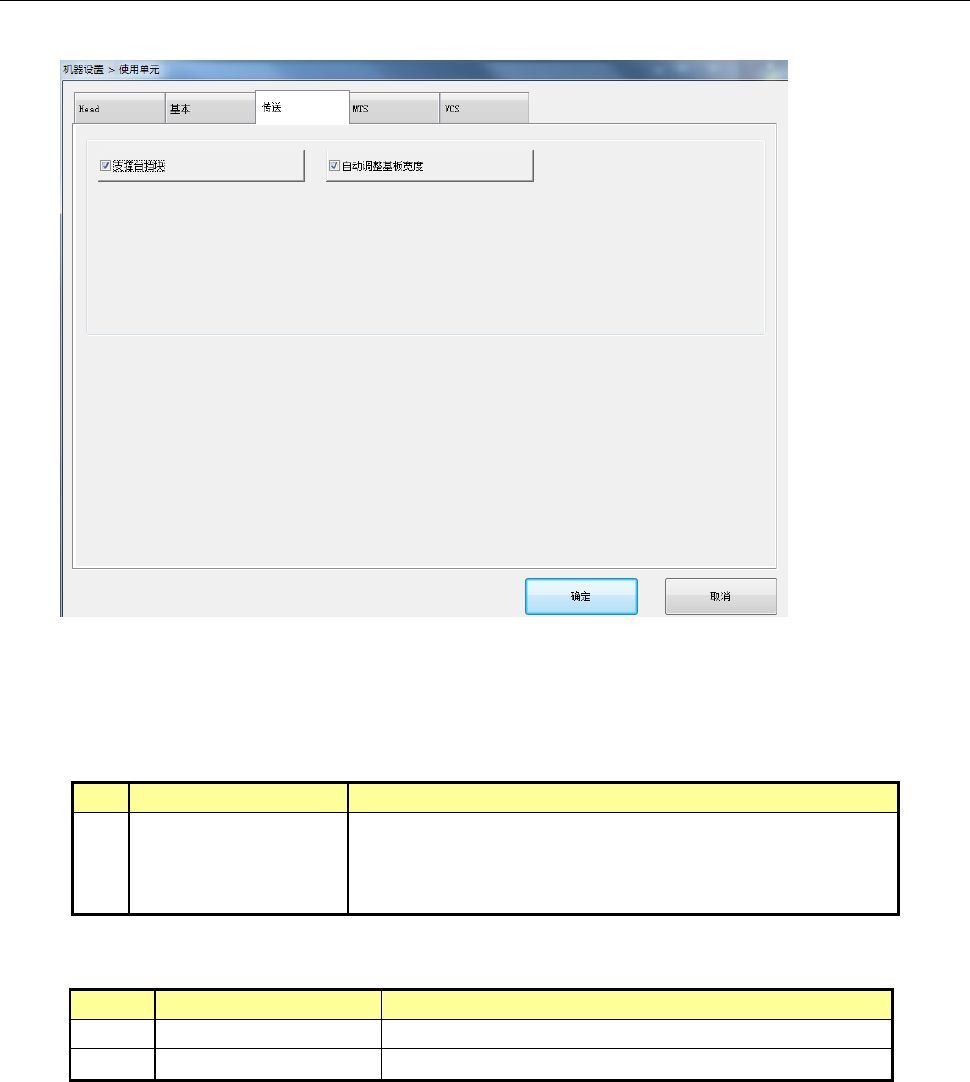

8-3-1-3 传送
选择传送，即显示以下画面。
点击各选项卡，可指定[Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
No.
项目
设置内容
1 传送
指定单元的使用／不使用。
万一单元发生故障时，若本项目里设置为“不使用单元”
，
可在不变更生产程序数据的情况下执行吸取贴片。
为了完成生产程序贴片，需要上述单元时，实际可否进行贴片，请见下表。
No.
单元
生产动作
1 支持台挡块 只要删除功能，即可执行贴片。
2 自动调整基板宽度
只要删除功能，即可执行贴片。
