第 2 部 功能详解篇 第 8 章 机器设置
8-29
8-3-4-2 IC 回收带位置

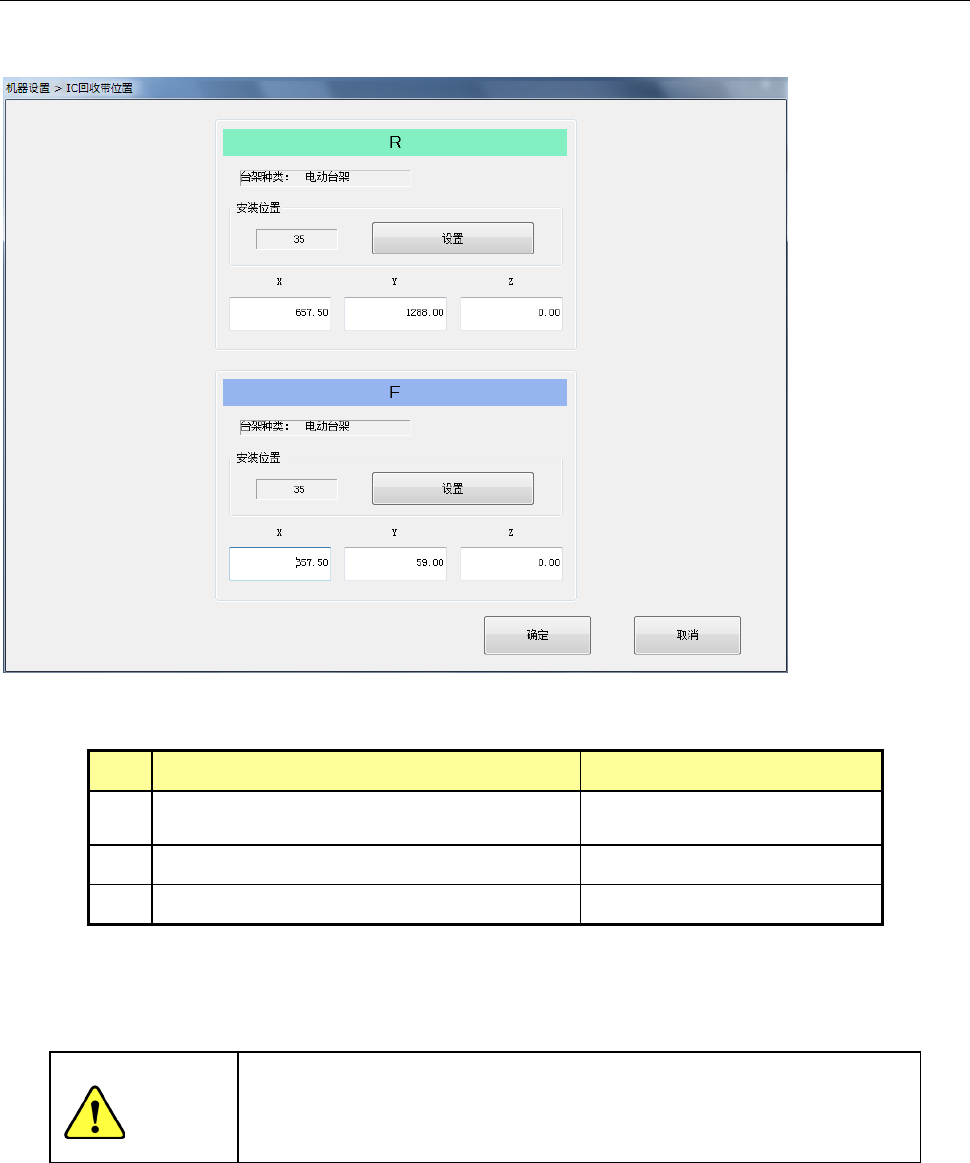

选择 IC 回收带位置，会显示如下画面。
(1) 设置项目
No.
项目
设置内容
1
台架类型 IC 回收带的安装台架
2 IC 回收带安装位置(前/后，供料器孔号) IC 回收带安装位置
3 IC 回收带元件废弃位置 (X，Y，Z) IC 回收带的元件废弃位置
通过示教或用软键盘设置。
当输入焦点在 X 或 Y 上时可示教 XY 值，当输入焦点在 Z 上时可示教 Z 值。
· 为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸
和头靠近装置。
· 在未设置安装位置的情况下进行生产程序优化时，有可能出现供料
器的配置与 IC 回收带重叠。
注意
第 2 部 功能详解篇 第 8 章 机器设置
8-30
8-3-4-3 Head 等待位置
选择 Head 等待位置后，会显示如下画面。
(1) 设置项目
No.
项目
设置内容
1 前侧操作时位置 X,Y位置
2 后侧操作时位置 X,Y位置
3 ATC 操作时位置 X,Y 位置
4
生产时位置
X,Y位置
5 拆卸吸嘴时 X,Y位置
6 元件保护暂停时 X,Y,Z位置
(2) 设置方法
1) 在编辑框中分别输入XYZ。
2) 使用示教输入。此时，输入焦点无论在XY任何一方，XY可同时自动反映对应值。
3) 示教Z时，输入焦点必须在Z。
为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸和头
靠近装置。
注意
第 2 部 功能详解篇 第 8 章 机器设置
8-31
8-3-4-4 MTS 装配位置偏差
选择MTS装配位置偏差后，可显示如下画面。
进行MTS装配位置偏差设置。
可进行托盘标记位置1、2的设置。
(1) 设置项目
MTS/标记位置校正
标记位置校正功能，是指取得 MTS 台架标记的水平方向（X、Y）相对于设计原点的偏差，
以便在吸取元件时校正生产程序的吸取坐标。
TR8SR
＜上面图＞
TR8SR
Front<--->Rear
第１标记
第２标记
标记位置校正
