8-3-4-4 MTS 装配位置偏差

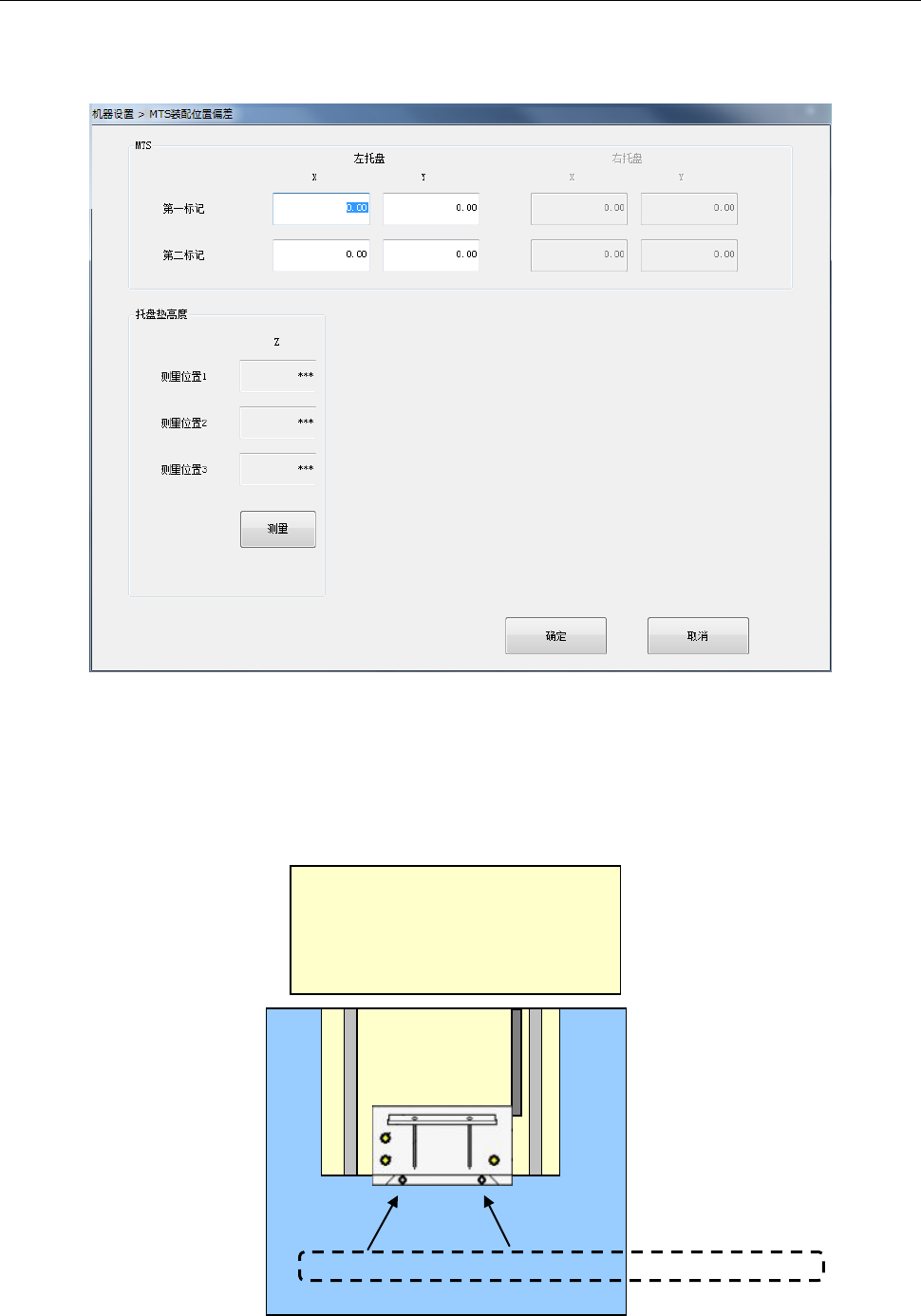

选择MTS装配位置偏差后，可显示如下画面。
进行MTS装配位置偏差设置。
可进行托盘标记位置1、2的设置。
(1) 设置项目
MTS/标记位置校正
标记位置校正功能，是指取得 MTS 台架标记的水平方向（X、Y）相对于设计原点的偏差，
以便在吸取元件时校正生产程序的吸取坐标。
TR8SR
＜上面图＞
TR8SR
Front<--->Rear
第１标记
第２标记
标记位置校正
第 2 部 功能详解篇 第 8 章 机器设置
8-32
(2) 设置方法
1) 标记位置校正
进行 MTS 台架标记的第 1 标记和第 2 标记位置的示教。
选择要设置偏差值的标记项目，按下示教面板装置键（「HMS」或「CAMERA」）显示 MTS 台架标
记，开始进行示教。
检查和进行调整，使示教位置处于台架标记的中心。
示教结束后，会自动输入相对于台架标记位置设计值的 X、Y 偏差值。
2) 托盘座板高度显示
按下「测定」按钮即可显示各测定点的高度。
关于具体的调整方法，请确认「TR8S / TR8SR_设置要领书」。
第 2 部 功能详解篇 第 8 章 机器设置
8-33
8-3-5 功能设定
8-3-5-1 吸取错误条件设置
选择设置吸取错误条件后，可显示如下画面。
设置每个供料器的总吸取次数中的吸取率。
在操作选项中的生产-显示选项勾选"生产开始时，显示吸取错误"后，在生产开始前，若有未达到
设置的吸取率的供料器时，会显示错误。
(1)设置方法
1) 从信息区域的 NUM 按钮分别输入各个供料器的总吸取次数。
