RS-1 使用说明书用户使用 Rev01.pdf - 第703页

第 2 部功能详解篇第 8 章机器设置 8- 35 8-3-5- 3 吸取前送料设定选择吸取前送料设置，会显示以下画面。操作选项 “ 生产 – 其他 ” 的 “ 吸取元件前送料 ” 有效时，设置各送料器类型吸取前送料的相关参数。 (1) 设置项目 No. 项目设置内容 1 电动送料器・ RF 8mm / E 8 mm S ・ RF / E 12mm ・ RF / E 16mm ・ RF / E 24mm …

第 2 部功能详解篇第 8 章机器设置

8-34

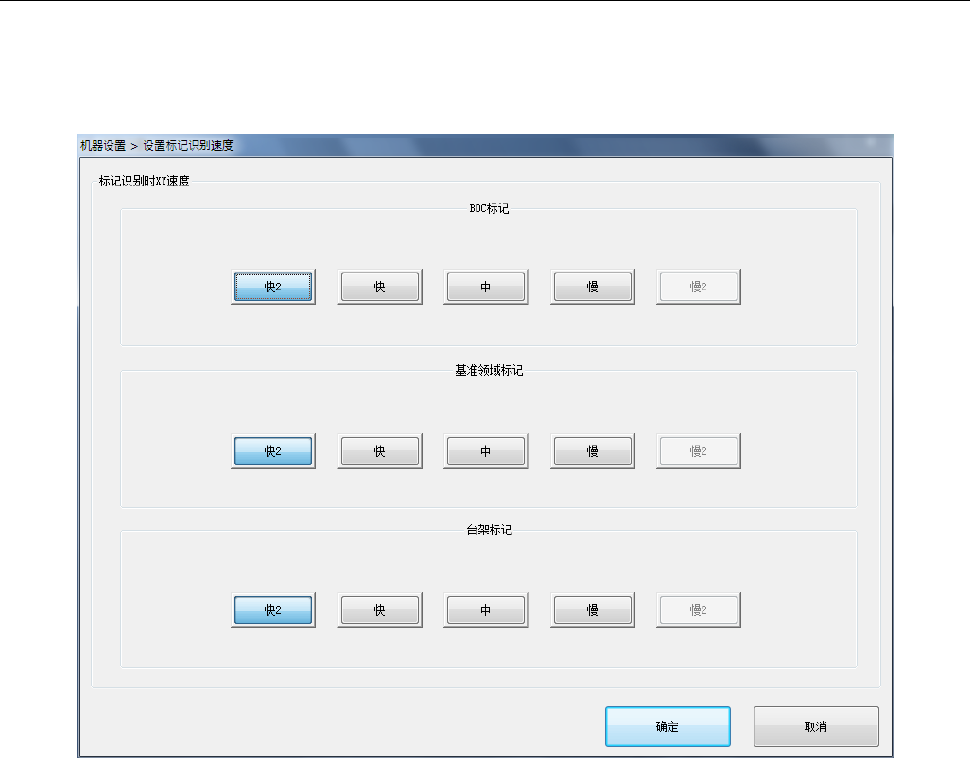

8-3-5-2 设置标记识别速度

选择设置标记识别速度，会显示以下画面。

设置生产时的标记识别动作中的轴速度变更。设置 BOC 标记、基准领域标记、台架标记的各种识别动作

的 XY 速度。

(1) 设置方法

1）通过单选按钮分别设置各标记的速度。低速 2 为特殊订货项目。

第 2 部功能详解篇第 8 章机器设置

8-35

8-3-5-3 吸取前送料设定

选择吸取前送料设置，会显示以下画面。

操作选项“生产 – 其他”的“吸取元件前送料”有效时，设置各送料器类型吸取前送料的相关参数。

(1) 设置项目

No.

项目

设置内容

电动送料器

・RF 8mm / E 8mm S

・RF / E 12mm

・RF / E 16mm

・RF / E 24mm

・RF / E 32mm

・E 44mm

・E 56mm

设置吸取前送料的送料器类型。

(2) 设置方法

1）用复选框选择吸取前送料的送料器类型。

第 2 部功能详解篇第 8 章机器设置

8-36

8-3-5-4 贴装头高度设定

选择贴装头高度设定后，将显示以下画面。

(1) 设置项目

No.

项目

设置内容

生产开始前贴片头高度

对生产时贴装头能够下降的高度进行设定。

贴装头（ZA 轴）在生产开始前移动到在此所设定的高

度以上，开始生产。

(2) 设置方法

1）用直接输入到编辑框。
