第 2 部 功能详解篇 第 8 章 机器设置 8- 46 8-3-6- 4 在线连接 选择在线连接， 则显示 在线连接画面。 在 IFS- NX(Inte lligent Feeder Syst em) 进行外部 输出功 能的设定 。 ※有关 IFS-NX 及 外部输出功 能的 设定，请参照 『 IFS -NX 操作 说明书 』、『 外 部 输出功 能 操作说明 书』 。 (1) 设定项目 No. 项目 设定 内容 1 主机在线连接 在…
第 2 部 功能详解篇 第 8 章 机器设置
8-45
8-3-6-3 设置叠加系统
选择设置叠加系统后，会显示如下画面。
执行叠加画面的各种设置。
变更后的设置数据在退出应用软件时将被保存，重启系统时会显示在画面上。
(1) 设置项目
No.
项目
设置内容
1 设置叠加画面
亮度
按下“+”后亮度变强，按下“-”
后亮度变弱。
对比度
按下“+”后对比度变强，按下“-”后对比度
变弱。
VRAM 偏移量
对摄像机的图像领域内在 VRAM 的 Y 方向偏离线
数进行设置。
自动删除时间
设置到自动删除为止的时间。
(2) 设置方法
1) 从软键盘输入。
第 2 部 功能详解篇 第 8 章 机器设置
8-46

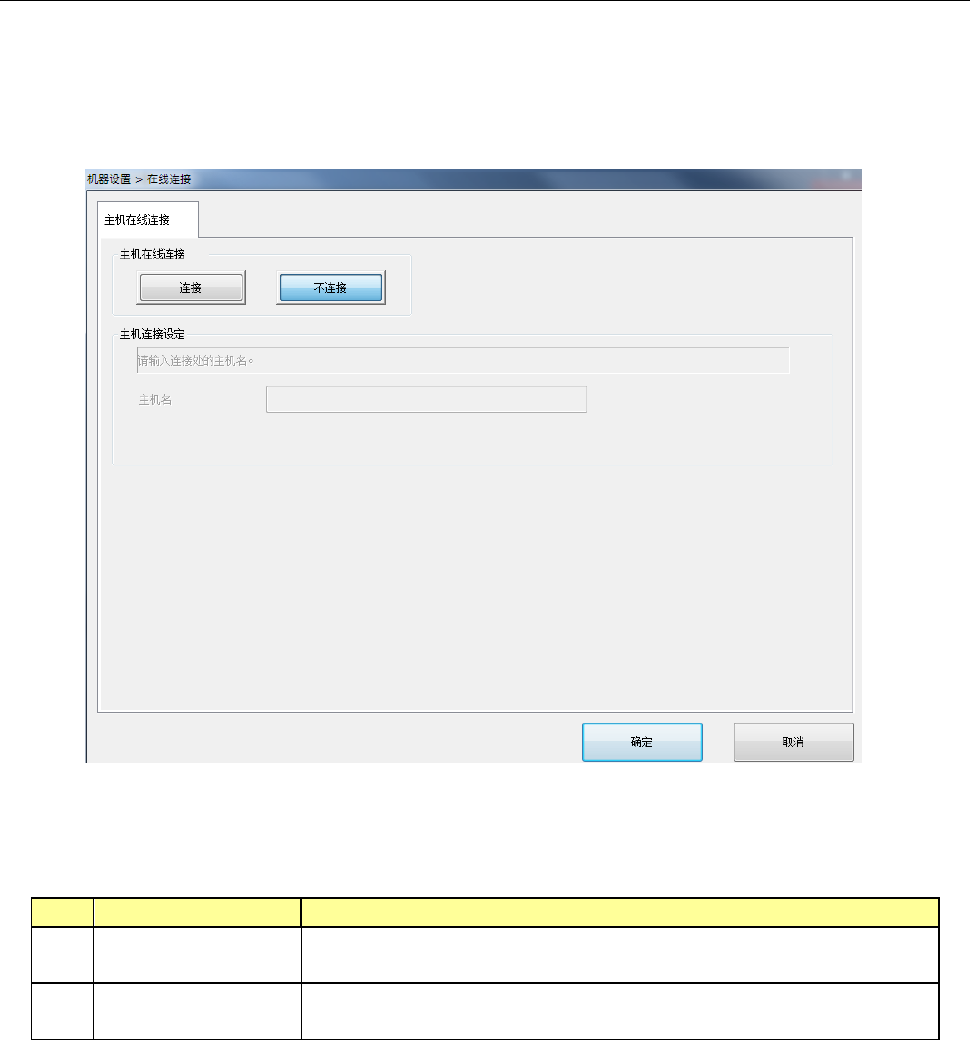

8-3-6-4 在线连接
选择在线连接，则显示在线连接画面。
在 IFS-NX(Intelligent Feeder System)进行外部输出功能的设定。
※有关 IFS-NX 及外部输出功能的设定，请参照『IFS-NX 操作说明书』、『 外 部 输出功能 操作说明书』。
(1) 设定项目
No.
项目
设定内容
1 主机在线连接
在线连接本装置时，设定为“连接”。
设定为“不连接”时，全部项目的设定为无效状态。
2 主机名
设定在连接中使用的主机电脑（电脑名或者 IP 地址）。
※请按照网络管理员的指示设定 IP 地址编号。
(2) 设定方法
1) 通过单选按钮进行个别选择。
2) 通过软键盘进行个别输入。
第 2 部 功能详解篇 第 8 章 机器设置
8-47
8-4 简易控制
从手动控制、机器设置、自动校准、MS 参数的操作区域选择「简易控制」，即可打开以下简易控制的主
画面。
主画面中有[Head 控制]、[单元 1]、[单元 2]、[MSP]、[MSP（OCC）]选项卡，在[Head 控制]选项卡中可
使用[ 选择设备 ]按钮、[ 控制单元 ]按钮与 [ 轴类型 ]按钮移动指定的控制单元，进行 Head 吸嘴的
空气控制、OCC 照明控制、HMS 传感器控制。
在[单元 1]选项卡中，可进行 ATC、支撑台、安全盖(安全罩)锁定、传送控制。
在[单元 2]选项卡中，可进行 MTS 的控制。
在[MSP]选项卡中，可进行返回原点、主电路电源、真空台、吸嘴上升汽缸的控制。
在[MSP(OCC)]选项卡中，可按 OCC 基准进行轴移动，显示的控制。
