第 2 部 功能详解篇 第 8 章 机器设置 8- 53 8-4- 4 空气控制 [ 控制单元 ] 指定 Head ，可进行 吹气、 真空控制 。 按下 [ 吹气 ] 、 [ 真空 ] 的 [ ON ][ OFF ] 按钮，进行 控制单元 中选择的 Head 的吹气控制、 真空控制 。 吹气 控制 、真空控制 不能对相同 Head 同时 设置 ON 。
第 2 部 功能详解篇 第 8 章 机器设置
8-52
8-4-3 移至任意坐标的操作
(1) 移动 XYZ
选择轴种类[XY 轴控制]、[Z 轴控制]，选择「执行」后，即可把轴移至[任意坐标]的移动坐
标位置。
（2）速度
选择轴种类[XY 轴控制]、[Z 轴控制]、[
θ
轴控制]，选择「执行」后，即可按指定的速度移
动轴。XYZ 轴可指定[低速 2]至[高速 2]，
θ
轴可指定[低速]至[高速]。
(3)
θ
旋转
轴种类选择[
θ
轴控制]，选择「执行」后，
θ
轴即可按指定的角度进行
θ
旋转。
第 2 部 功能详解篇 第 8 章 机器设置
8-53
8-4-4 空气控制
[ 控制单元 ]指定 Head，可进行吹气、真空控制。
按下[ 吹气 ]、[ 真空 ]的[ ON ][ OFF ]按钮，进行控制单元中选择的 Head 的吹气控制、真空控制。
吹气控制、真空控制不能对相同 Head 同时设置 ON。
第 2 部 功能详解篇 第 8 章 机器设置
8-54

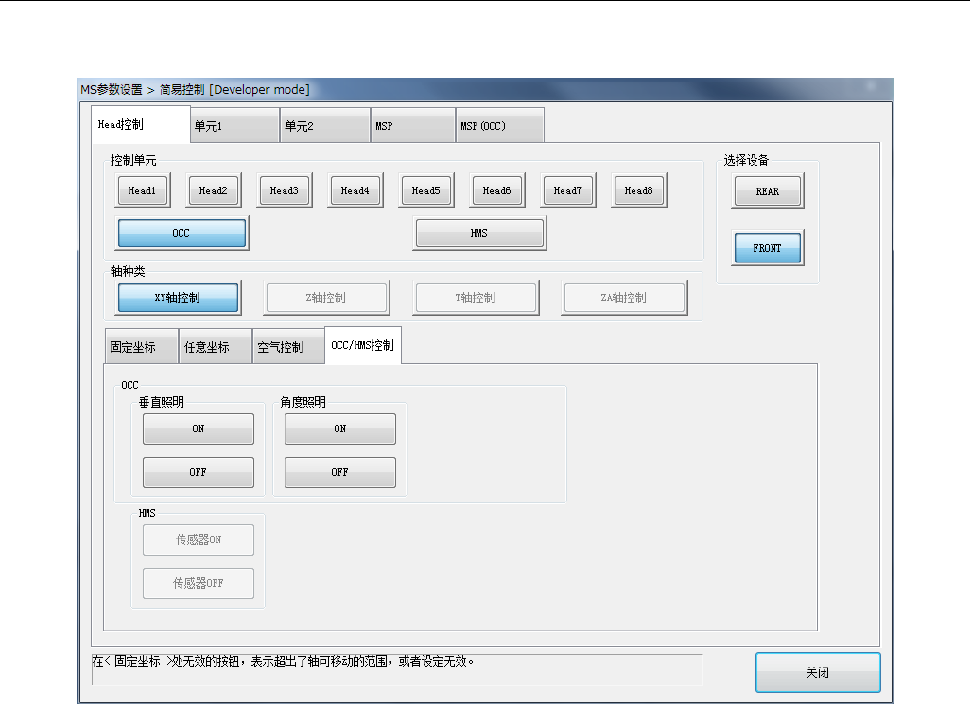

8-4-5 OCC/HMS 控制
[ 控制单元 ]指定 OCC 时，可进行 OCC 控制；指定 HMS 时可进行 HMS 传感器控制。
按下[ 垂直照明 ][ 角度照明 ]的[ ON ][ OFF ]按钮，即对 OCC 进行照明控制。
选择[ HMS ]的「传感器 ON」「 传感器 OFF」时，即对 HMS 进行传感器控制。
