第 2 部功能详解篇第 9 章手动控制

9-36

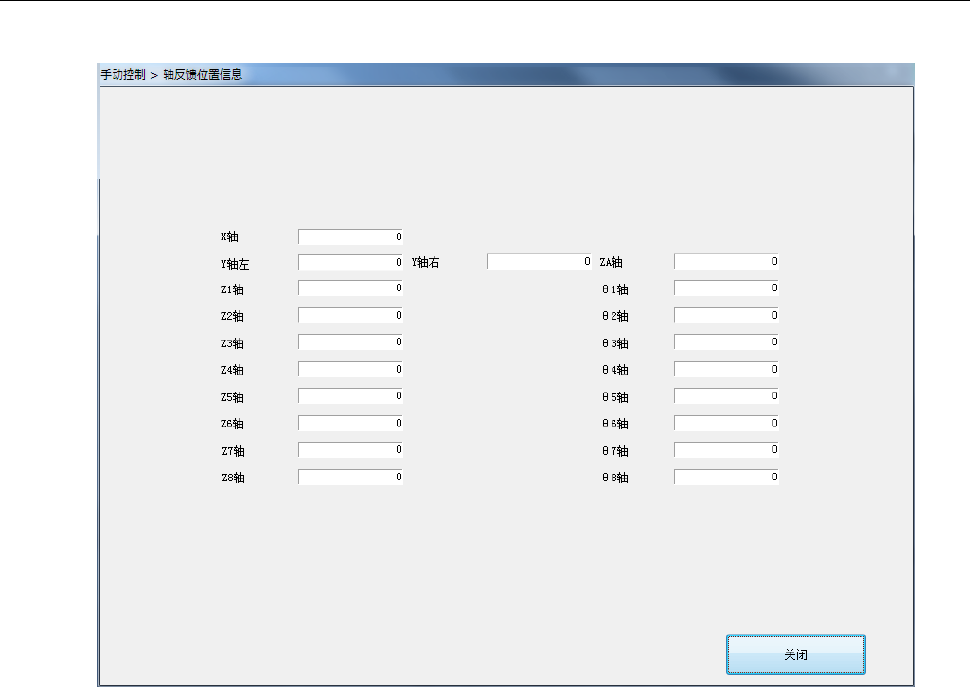

9-6-5-2 轴反馈位置信息

在驱动器状况对话框里，按下[轴反馈位置信息]按钮，即可显示轴反馈位置信息。

第 2 部功能详解篇第 9 章手动控制

9-37

9-6-6 伺服状态

选择菜单的[其他]－[伺服状态]，即可显示伺服状态对话框。

(1) 伺服状态

显示伺服当前的状态。出现错误的单元显示为红色。

将光标移动到单元或各传感器的图标上，可显示工具信息提示。

单元

Y 轴右

放大器

马达

界限传感器正/负

Y 轴左

放大器

马达

界限传感器正/负

马达

X 轴

放大器

马达

界限传感器正/负

1 ～

Z1 ～ Z8、ZA

位置板

第 2 部功能详解篇第 9 章手动控制

9-38

9-6-7 切割控制

从菜单选择 [其他]→[切割控制]，即可显示切割控制对话框。用控制项目的单选按钮选择（[切割料

带]，或[连续切割料带]）动作，按下[执行]按钮。按下[执行]按钮后，会显示对话框，按下[执行]

按钮后，即开始动作。

在状态显示里，会显示切刀单元的传感器状态，及传感器反应时间。

要停止连续切割料带动作时，请按下[停止]按钮。
