第 2 部 功能详解篇 第 12 章 选项组件 12 -6 8 ） 操作 供料器的 锁紧释放杆， 在导向销 F 顶住定位板的 位置 的状态下将供料 器 紧固在带卷 安装 台上。 紧固 解除紧固
第 2 部 功能详解篇 第 12 章 选项组件
12-5

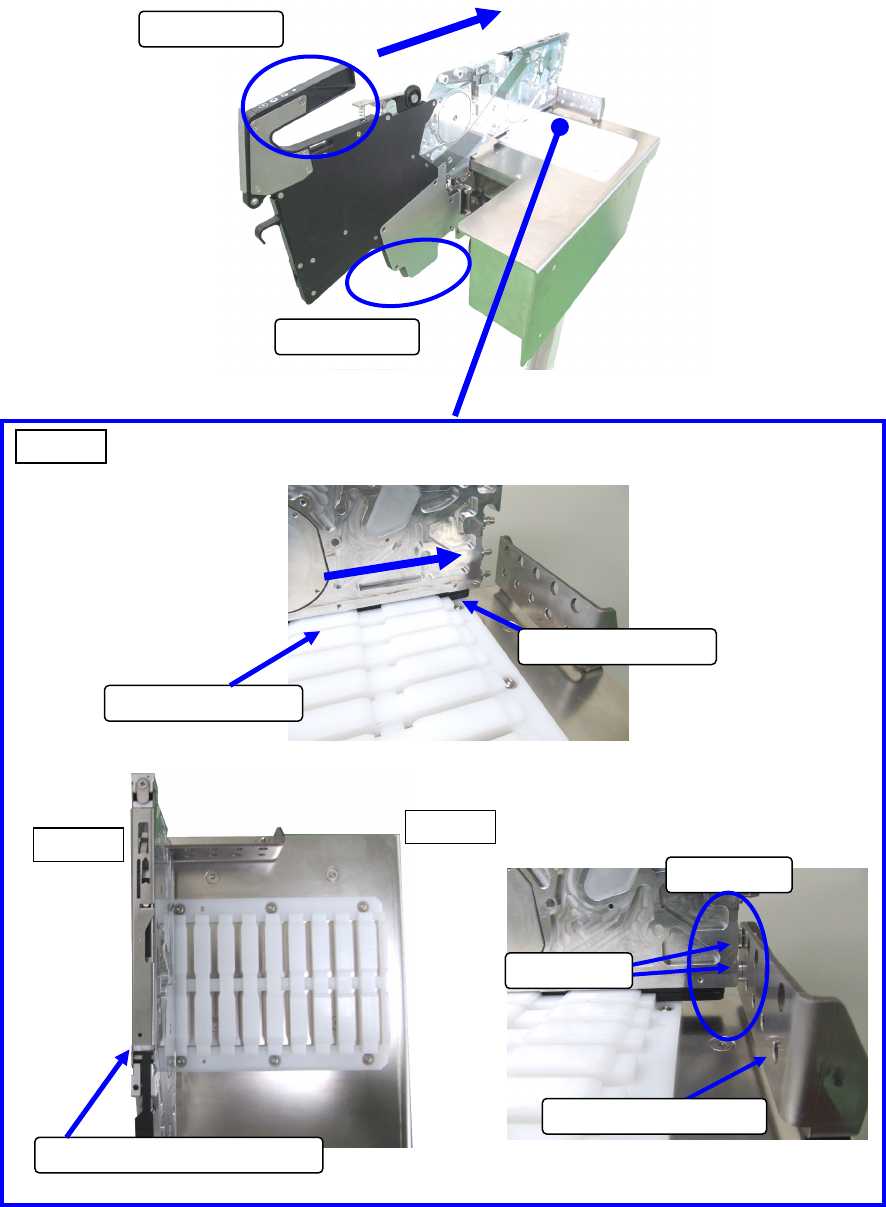

5) 用手握紧带式供料器的把手部位，另一只手托住供料器下部，将滑动轨道插入工作底座。
6) 工作底座的轨道要使用左端的轨道。
7) 确认滑动轨道的前端已确实插入工作底座，插入供料器。
握住把手
用手托住
工作底座
放大图
滑动轨道
使用左端的轨道
上面图
侧面图
顶住
导向销 F
定位板
第 2 部 功能详解篇 第 12 章 选项组件
12-6
8） 操作供料器的锁紧释放杆，在导向销 F 顶住定位板的位置的状态下将供料器紧固在带卷安装
台上。

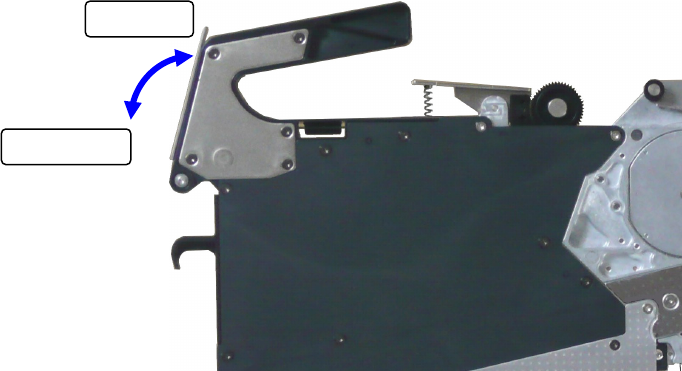

紧固
解除紧固
第 2 部 功能详解篇 第 12 章 选项组件
12-7
12-1-2 EF 系列电动式供料器
使用 EF 系列电动式供料器时，需将此附件安装到后侧台架上。
12-1-2-1 RF_ETF 附件(40169273)
在 RF/EF 台架上安装附件，可以使用 EF 系列电动式供料器。
RF_ETF 附件使用方法
① 在统一更换台车 (RF)使用 EF 系列电动式供料器时，要在统一更换台车(RF)上安装 RF/EF 台
架。

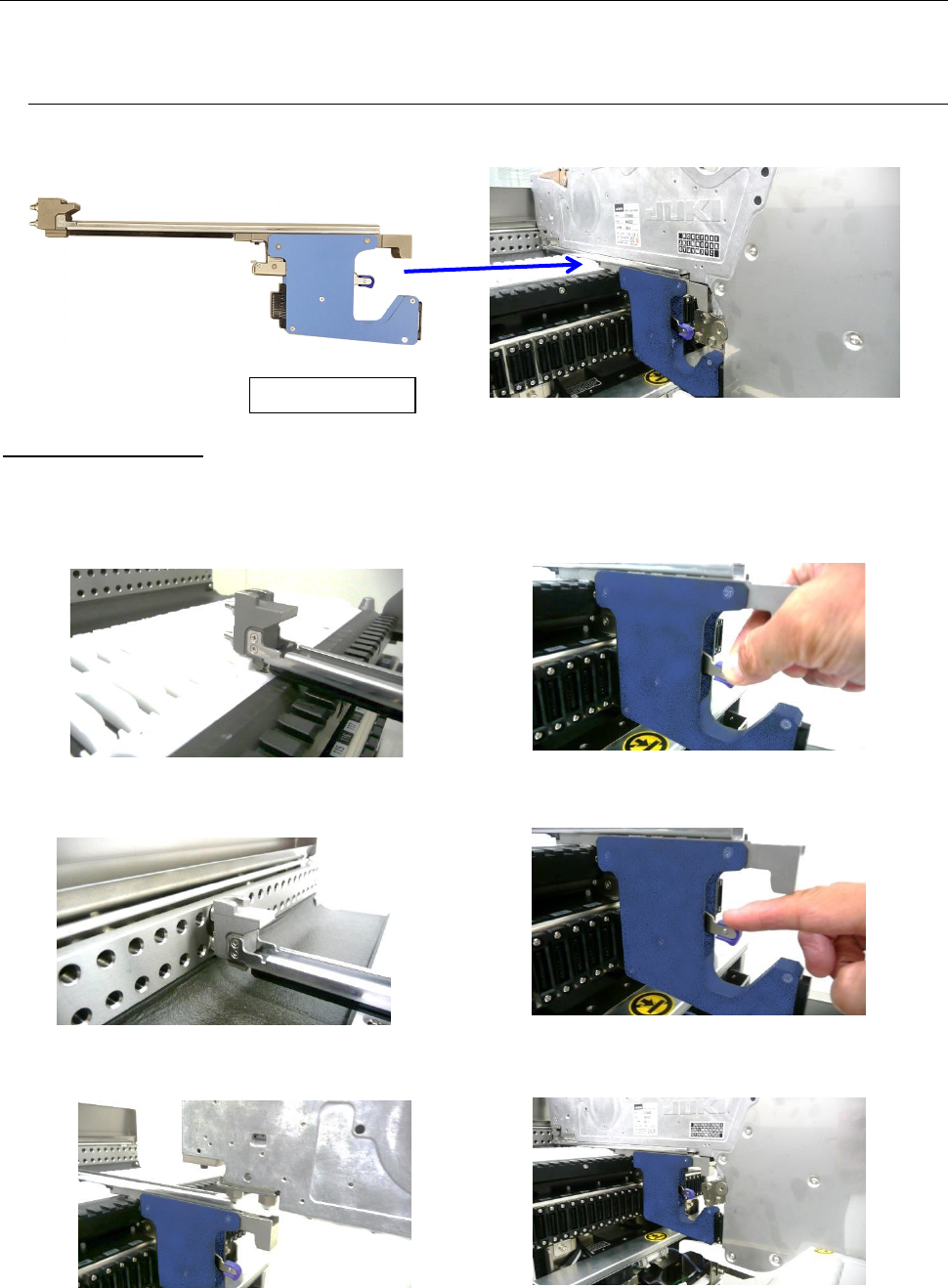

② 将导向销插入固定板中，顶住后，将锁紧释放杆扳下来，夹紧。（附件的安装即告完成）
③ 将 EF 系列电动式供料器的滑动轨道，插入附件的通道里。
RF_ETF 附件
