第 2 部 功能详解篇 第 12 章 选项组件
12-23
12-4 电动式供料器用统一更换台车
供料器类可以统一安装在本体或从本体上统一卸下，因为能在生产中准备下一个生产的供料器，所以缩短
了准备时间。同时，也使传送准备作业变得更容易。
根据台架的种类，分为 RF 台架和 EF/RF 台架的统一更换台车。
注意
请确认「电动台架②（上面）」、「台架升降机④」、「台架支撑台⑤」、
「台架连接器⑥」等与机械本体相接触的部分没有元件或其他物品。否则台
架上升时会发生碰触，造成放置的物品损坏，还会造成机械及连接部受损，
并且还可能因短路造成火灾。
①电动式供料器用统一更换台车本体
②电动台架
③台架开关
④台架升降机
⑤台架支撑台
⑥台架连接器
②
①
③
④
⑤
⑥
②（上面）
第 2 部 功能详解篇 第 12 章 选项组件
12-24
(1) 安装步骤
1) 在「电动台架②」上安装各供料器。
2) 请确认「供料器台架开关③」处于 OFF 状态。
3) 将「电动式供料器用统一更换台车本体①」插入贴片机本体到底的位置。
4) 将「供料器台架开关③」置于 ON，「电动台架②」上升，安装在贴片机本体上。
※有关安装在各供料器电动台架上的步骤等，请参照「12-1 供料器类」。
＜注意＞
在统一更换台车的前后任一侧处于下降状态时动作，XY 轴的动作与打开盖罩时同样为低速移动。
(2) 取下步骤
1) 将「供料器台架开关③」置于 OFF，则「电动台架②」下降。
2) 在「电动台架②」完全下降后，拔出「电动式供料器用统一更换台车本体①」。
注意
・为了避免造成人身及装置损伤，应在本体完全停止之后安装统一更换台车
。
・操作台架开关时，应认真目视确认台架开关，应注意不要与其他开关类，
特别是电源主开关发生混淆造成操作错误。此外，在操作台架开关时，不要
将手伸进装置内部，也不要将脸或头靠近装置。
・通过电动式供料器用统一更换台车将供料器台架安装到机械本体时，在各
供料器吸取位置的示教过程中及基本生产动作中，不要手触统一更换台车，
也不要在上面放置重物。
第 2 部 功能详解篇 第 12 章 选项组件
12-25
12-5 切割机
12-5-1 概述
贴片后自动切断带料，统一处理。
为安装在主机上的一体化装备型。
12-5-2 操作方法
12-5-2-1 机器设置

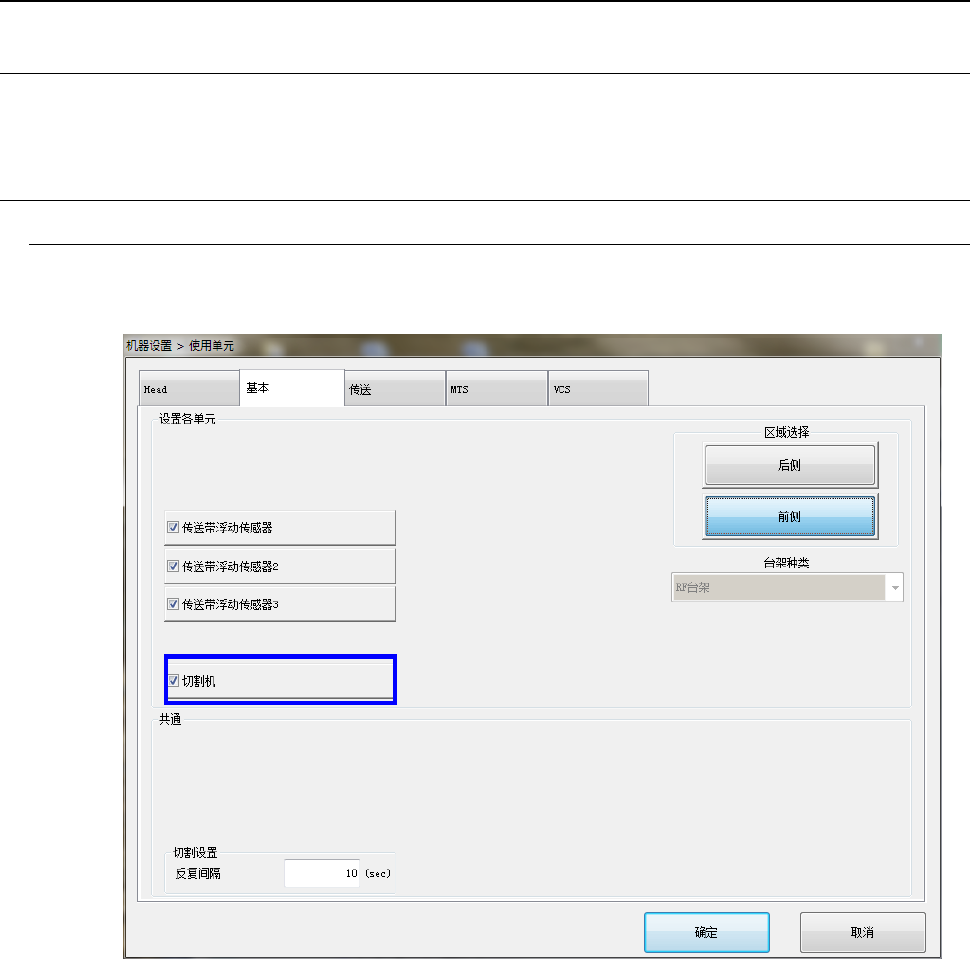

请从机器设置画面选择[使用单元]→[基本]，确认「切割机」已被勾选。
关于设置方法请参照「8-3-1-2 基本」。
