11 暫時停止印刷按鈕 啟動加錫膏按鈕 ※ ( 必須在設定第 2 頁 Enable Buttons 內將 Dispense 打開為 Y es) Press SELECT to raise squeegee ( 按 SELECT 後刷刀會上昇，以便產生 to allow move room when adding paste, 足夠空間 , 讓操作員加錫 ) or Press NEXT to continue ( 按 NEXT 後在原地 …
10

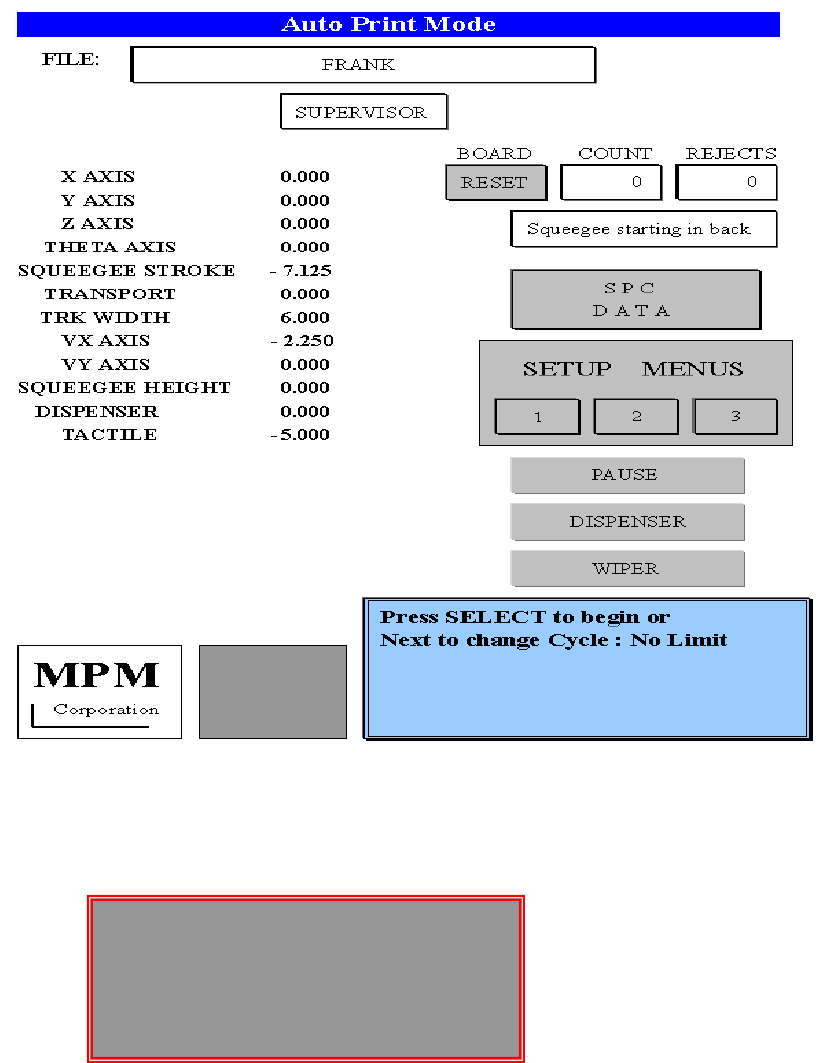

Press SELECT to begin or(按 SELECT 開始自動印刷)
Next to change Cycle Limits : No Limit 如下圖(按 NEXT,以更換印刷片數:不限制)
---Print Cycle Limits--- (印刷週期設定)
Roll Trackball To Change Value (滾動軌跡球,以變更印刷片數)
Print Cycle Limit : 3 (限定印刷週期: 3 片)最高 999 片
Press Exit When Done. (當設定完成後，按 EXIT)
---Print Cycle Limits---
Roll Trackball To Change Value
Print Cycle Limit : 3
Press Exit When Done.
11
暫時停止印刷按鈕
啟動加錫膏按鈕
※(必須在設定第 2 頁 Enable Buttons 內將 Dispense 打開為 Yes)
Press SELECT to raise squeegee (按 SELECT 後刷刀會上昇，以便產生
to allow move room when adding paste, 足夠空間,讓操作員加錫)
or Press NEXT to continue (按 NEXT 後在原地,讓使操作員加錫)
啟動一次擦拭鋼板按鈕
※(必須在設定第 2 頁 Enable Buttons 內將 Wiper 打開為 Yes)
進入生產統計過程資料視窗按鈕
2.Manual Print 手動印刷,機器會做印錫膏的動作
PAUSE
DISPENSER
PENDING
WIPER
PENDING
SPC
DATA
Press SELECT to raise squeegee
to allow move room when adding paste,
or Press Next to continue
12
3.Pass Through 將機器當做輸送帶
