17 Save As Box ： 使用存檔資料對話盒 T ext: 資料以 ASCII 資料格式存檔 Binary: 資料以二進制資料格式存檔 Save As Default ： 存檔為目前 SPC 資料預設架構。 T each T each Board T each V ision Device Layout T each ID T each Custom BGA T each Offset M oves T each V ision…
16

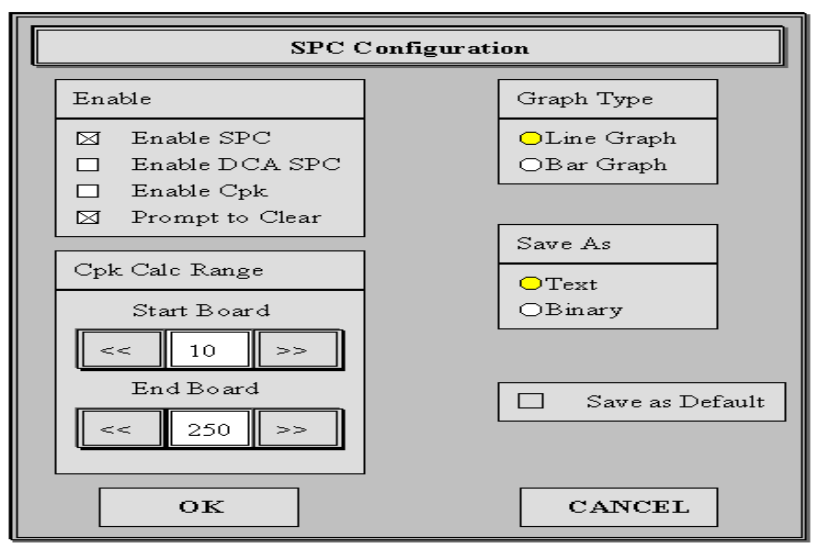

Enable Box：使用 SPC 對話盒
Enable SPC:使用 SPC Data 資料顯示功能
Enable DCA SPC: 使用 DCA SPC Data 資料顯示功能
Enable Cpk: 使用 Cpk Data 資料顯示功能
Prompt to Clear: 使用即時清除 SPC Data 資料並重新載入新資料功能
Cpk Calc Range Box：Cpk 計算範圍對話盒
Start Board:設定起始 PCB 數量
End Board: :設定結束 PCB 數量
Graph Type Box：使用圖形顯示對話盒
Line Graph:顯示曲線圖形
Bar Graph: 顯示長條形圖形
17
Save As Box：使用存檔資料對話盒
Text:資料以 ASCII 資料格式存檔
Binary: 資料以二進制資料格式存檔
Save As Default：存檔為目前 SPC 資料預設架構。
Teach
Teach Board
Teach Vision
Device Layout
Teach ID
Teach Custom BGA
Teach Offset Moves
Teach Vision Offset
Teach Board
做一片 PCB 板新程式
Teach Vision
做一片 PCB 新程式的 Mark 點
Device Layout
做 2D 檢查時,所要檢查零件
Teach ID
做辨識鋼板身分
Teach Custom BGA
編輯自行設計的 BGA 零件檔案
Teach Offset Moves
設定”印刷前的焊墊”與” 印刷後的焊墊”位置修正值
Teach Vision Offset
設定”視覺系統” 位置修正值
18

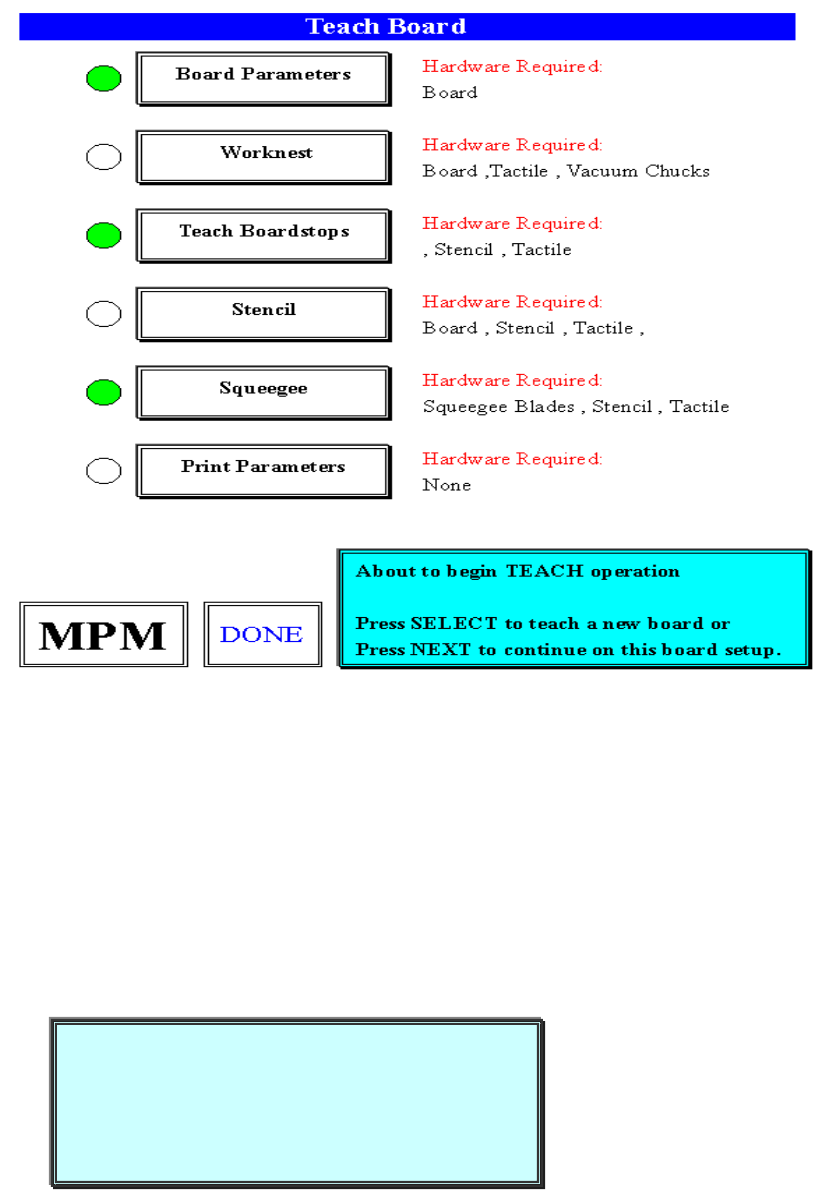

1.Teach Board 重做新程式
About to begin TEACH operation(開始設定操作)
Press SELECT to teach a new board or(按 SELECT,設定新基板)
Press NEXT to continue on this board setup (按 NEXT,繼續這基板的設定)
按 SELECT 之後，出現下列訊息視窗：
CAUTION, The machine must move to(警告,設定開始前,機器必須移動到
TEACH POSITION before teach can begin”設定位置”)
CAUTION, The machine must move to
TEACH POSITION before teach can begin
The machine is now going to move.
Press NEXT to Continue, or EXIT to Quit.
