18 1.T each Board 重 做新程式 About to begin TEACH operat ion ( 開始設定操作 ) Pr ess SELECT to teac h a new board or ( 按 SELECT , 設定新基板 ) Pr ess NEXT to continue on this board setup ( 按 NEXT , 繼續這基板的 設定 ) 按 SELECT 之後，出現下列訊息視窗： CAU…
17
Save As Box：使用存檔資料對話盒
Text:資料以 ASCII 資料格式存檔
Binary: 資料以二進制資料格式存檔
Save As Default：存檔為目前 SPC 資料預設架構。
Teach
Teach Board
Teach Vision
Device Layout
Teach ID
Teach Custom BGA
Teach Offset Moves
Teach Vision Offset
Teach Board
做一片 PCB 板新程式
Teach Vision
做一片 PCB 新程式的 Mark 點
Device Layout
做 2D 檢查時,所要檢查零件
Teach ID
做辨識鋼板身分
Teach Custom BGA
編輯自行設計的 BGA 零件檔案
Teach Offset Moves
設定”印刷前的焊墊”與” 印刷後的焊墊”位置修正值
Teach Vision Offset
設定”視覺系統” 位置修正值
18
1.Teach Board 重做新程式
About to begin TEACH operation(開始設定操作)
Press SELECT to teach a new board or(按 SELECT,設定新基板)
Press NEXT to continue on this board setup (按 NEXT,繼續這基板的設定)
按 SELECT 之後，出現下列訊息視窗：
CAUTION, The machine must move to(警告,設定開始前,機器必須移動到
TEACH POSITION before teach can begin”設定位置”)
CAUTION, The machine must move to
TEACH POSITION before teach can begin
The machine is now going to move.
Press NEXT to Continue, or EXIT to Quit.
19
The machine is now going to move. (機器即將移動)
Press NEXT to Continue, or EXIT to Quit. (按 NEXT 繼續, 按 EXIT 離開)

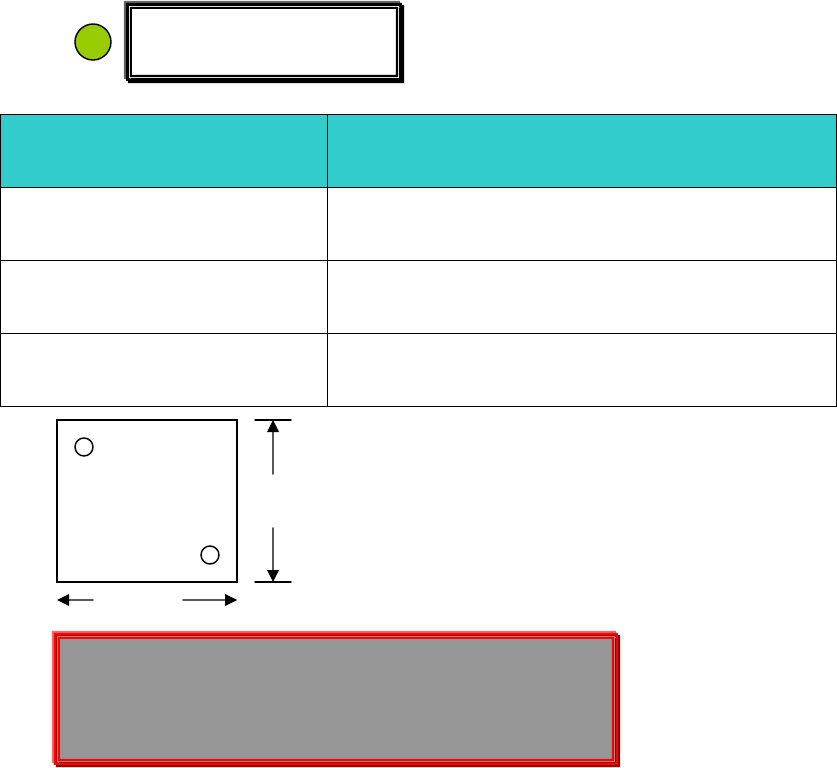

1.1 選擇 Board Parameters 進入 PCB 參數設定
Hardware Required:
Board
Board Parameters
基板(PCB)參數設定
X size 228.600
(PCB)基板 X 軸方向長度
Y size 406.400
(PCB)基板 Y 軸方向寬度
Thickness 1.570
(PCB)基板厚度
Y
X
Enter Board Dimensions into setup menu. (輸入基板 X、Y、厚度)
Click on Y size to adjust Track Width. (點取 Y 方向尺寸，可調整軌道寬度)
Press Done when finished. (當你做完上述之步驟，按 Done)
點取 X size，輸入基板寬度 X size，按 EXIT 完成輸入，單位 mm。
例 14.5cm = 145mm
Board Parameters
PCB 板
Enter Board Dimensions into setup menu.
Click on Y size to adjust Track Width.
Press Done when finished.
