40 Pr ess DONE when finished. ( 按 DONE 完成 ) 按 NEXT 之後，出現下列視窗： Move the trackball pointer to the ar ea ( 移動軌跡球指到 PC 板上 Mark 點位置後 , where a t arget is to be Added and 按 SELECT 後，影像視覺系統會移動到你 the pr ess SELECT . 所指的位置 ) 按 SE…
39
你按 ADD 之後，出現下列訊息：
Are you training synthetic fiducials? (你要選擇自設 Mark 點嗎？)
SELECT for YES, NEXT for NO (按 SELECT 要；按 NEXT 不要)
※當你按 SELECT 後,需要輸入自設選擇 Mark 點長、寬、高、尺寸等..)
※當你按 NEXT 後,依影像視覺系統自行判別 Mark 點)
按 SELECT 之後，出現下列視窗：
※當你按 SELECT 後,需要輸入自設選擇 Mark 點長、寬、高、尺寸等..)
ADD fiducial for the BOARD (增加 Mark 點到 PCB 上)
Please SELECT the type of fiducial add. (請選擇 Mark 點型式)
Are you training synthetic fiducials?
SELECT for YES, NEXT for NO
40
Press DONE when finished. (按 DONE 完成)
按 NEXT 之後，出現下列視窗：
Move the trackball pointer to the area(移動軌跡球指到 PC 板上 Mark 點位置後,
where a target is to be Added and 按 SELECT 後，影像視覺系統會移動到你
the press SELECT. 所指的位置)
按 SELECT 之後，出現下列視窗：
41

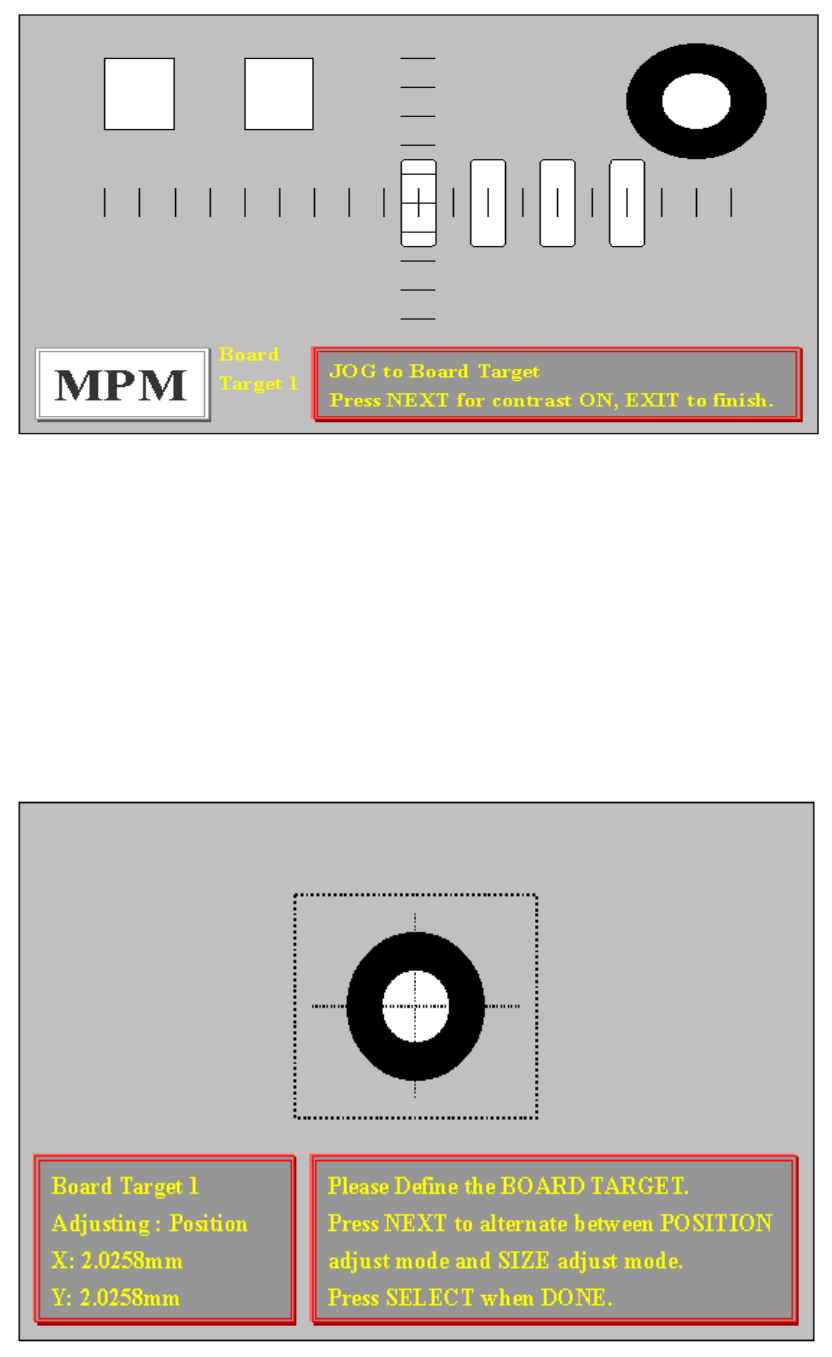

JOG to Board Target(移動到 PC 板上 Mark 點)
Press NEXT for contrast ON, EXIT to finish. (按 NEXT 調整對比,按 EXIT 完成)
按 EXIT 之後，出現下列視窗：
