50 NEW 編輯一個新 BGA。 LOAD 載入已經存檔 BGA 檔案。 SA VE 儲存已經編輯完成一個新 BGA 檔案。 DELETE 刪除已經編輯完成 BGA 檔案。 IMPORT 從磁片載入一個 BGA 檔案。 EXPORT 將 BGA 檔案儲存到磁片。 POINT 以個別方式選擇一個 P AD 點增加或刪除。 A RE A 以一個區域方式來增加或刪除 P AD 點。 FILL 增加之前已經移走的任何 P AD 點。 ZOOM…
49

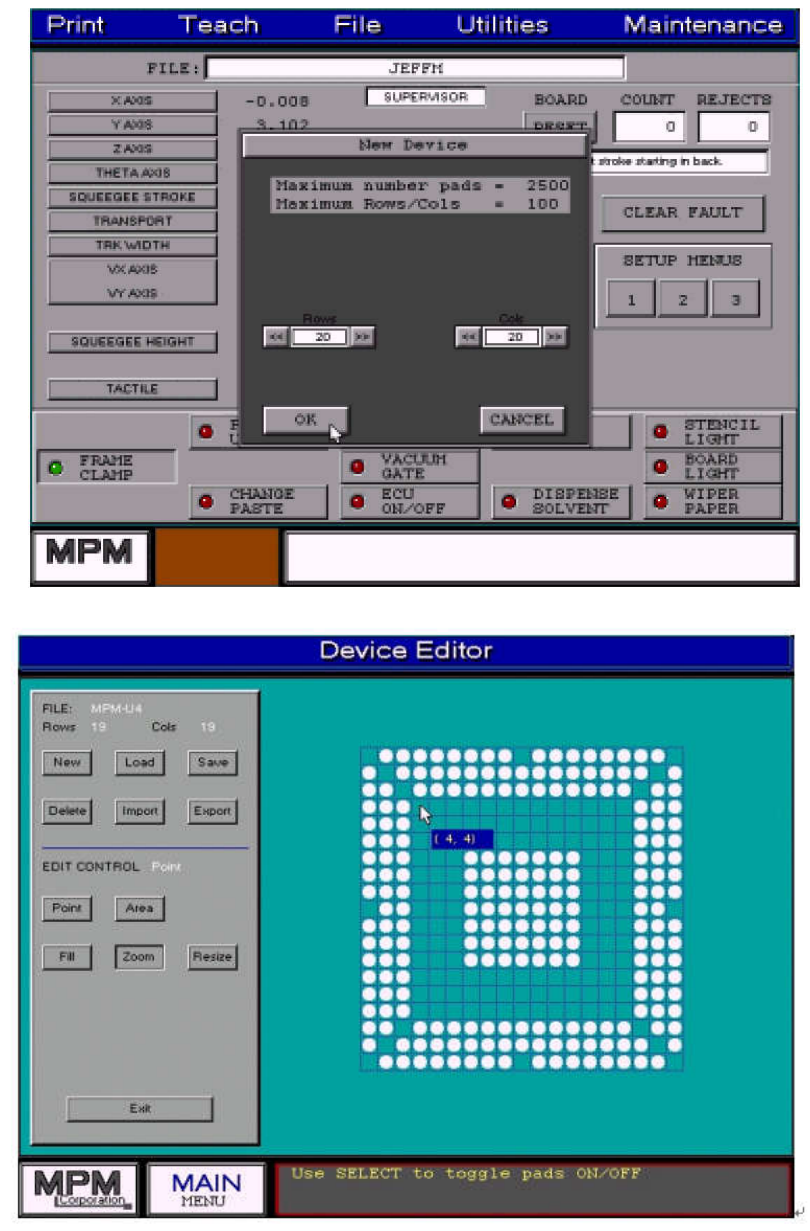

※編輯自訂一個新 BGA 視窗有十一個控制鈕。
50
NEW 編輯一個新 BGA。
LOAD 載入已經存檔 BGA 檔案。
SAVE 儲存已經編輯完成一個新 BGA 檔案。
DELETE 刪除已經編輯完成 BGA 檔案。
IMPORT 從磁片載入一個 BGA 檔案。
EXPORT 將 BGA 檔案儲存到磁片。
POINT 以個別方式選擇一個 PAD 點增加或刪除。
AREA 以一個區域方式來增加或刪除 PAD 點。
FILL 增加之前已經移走的任何 PAD 點。
ZOOM 將 BGA 圖形顯示放大與縮小。
RESIZE 改變 BGA PAD 點陣列數尺寸。
EXIT 離開編輯自訂一個新 BGA 視窗。

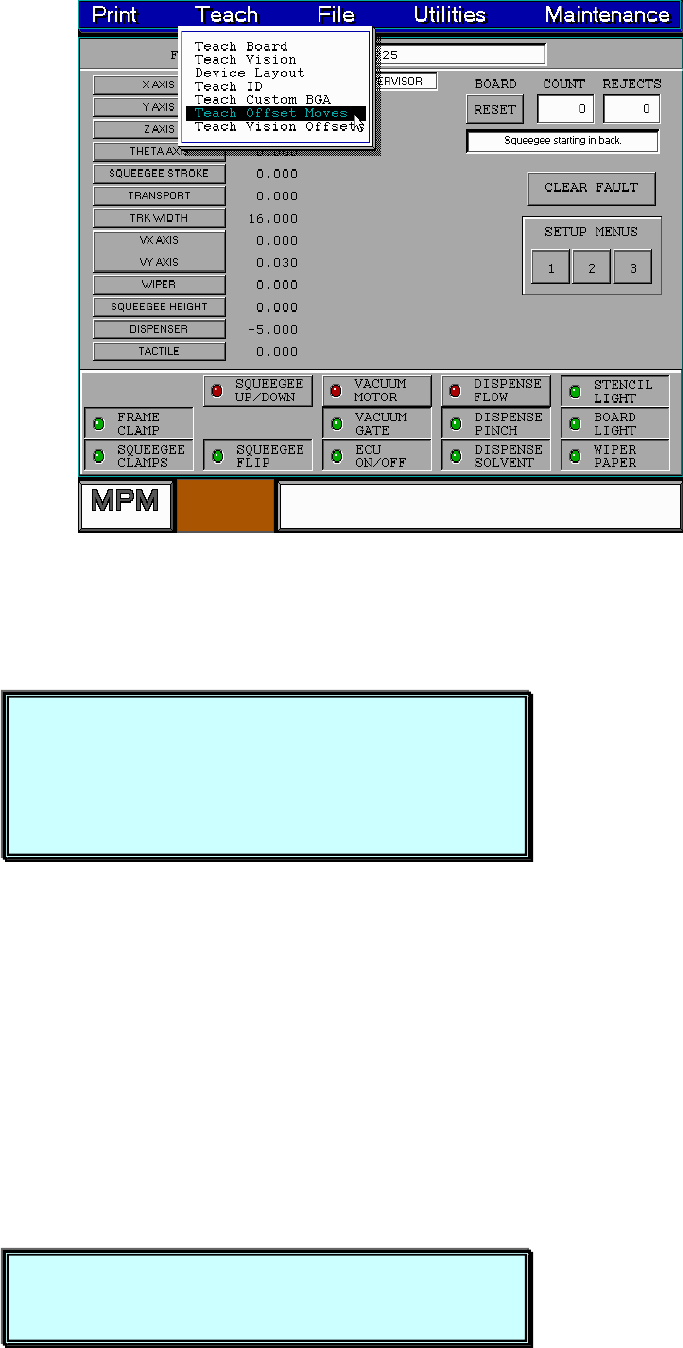

6. Teach Offset Moves
PAD 點與印刷完錫膏點設定位置點(7.0 版本)
※ 當有印偏時先 Teach 所印偏 PAD 點位置。
51
About to enter Teach Offset Moves operation (即將進入Teach Offset動作，
Pad positions should be chosen on diagonal點取PAD點最好是對角與遠處)
and as far as possible
Press NEXT to Continue.
你按 NEXT 之後，出現下列訊息及視窗：
About to enter Teach Offset Moves operation
Pad positions should be chosen on diagonal
and as far as possible
Press NEXT to Continue.
Place a board on the input track.
Press SELECT to continue or EXIT to quit.
