54 BOTH 自動修正完後，更改 Vision Offset 前後刮刀值 POSITIVE 自動修正完後，更改 Vision Offset 後刮刀值 NEGATIVE 自動修正完後，更改 Vision Offset 前刮刀值 About to enter Teach Vision Offsets operation ( 即將進入 Teach Vision Press NEXT to Continue. Offsets 操作，按 NE …
53
Press SELECT to save position only, (按SELECT儲存目前位置)
Press NEXT to box a pad(按NEXT後出現搜尋框，來尋找所要位置PAD點)
你按 SELECT、NEXT 之後，出現下列訊息及視窗：
Teach Offset Moves is Complete(Teach Offset Moves已完成)
Press SELECT to Save now, or(按SELECT儲存，或NEXT繼續)
NEXT to continue
7. Teach Vision Offset
PAD 點與印刷完錫膏點自動修正補償(修正完)

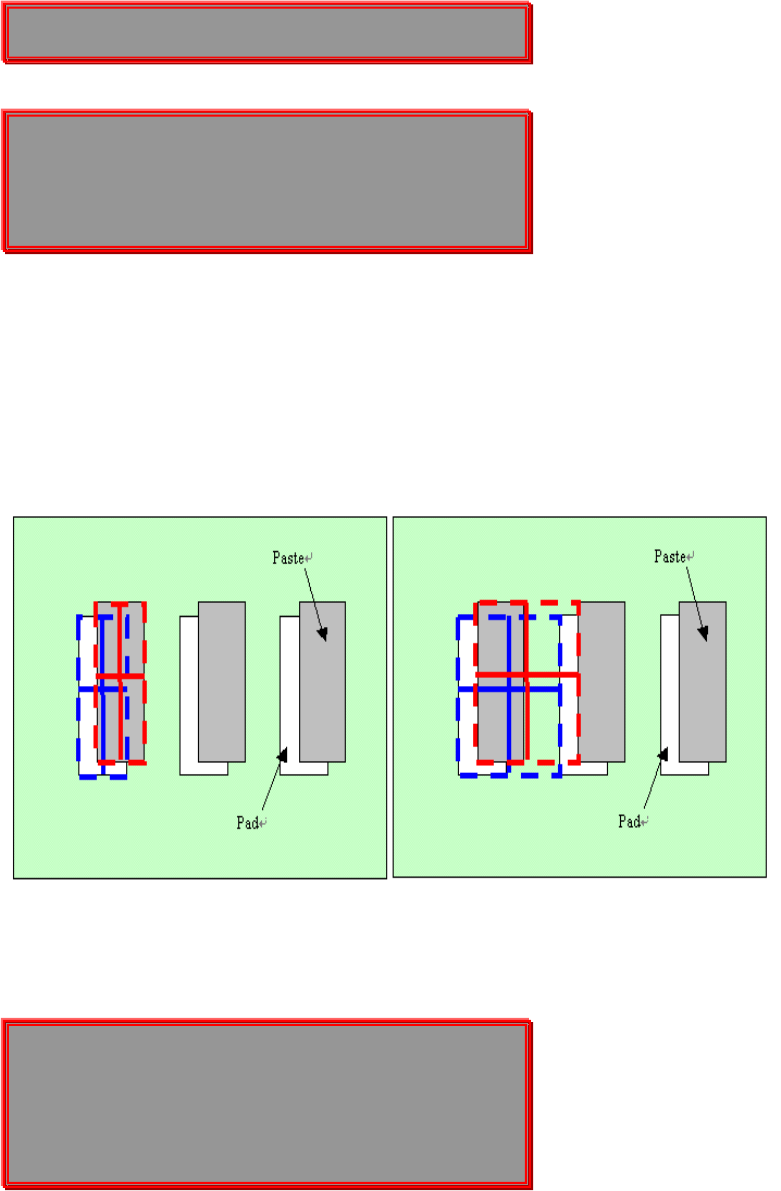

※ 做完印偏 PAD 點位置後,進入影像視覺系統,點取印偏兩個 PAD 點, 螢
幕上會有搜尋框,紅色框是點取印偏錫膏,黑色框是點取零件 PAD 點,
當在 Supervisor 模式下做完此功能後,再到設定第一頁內 Vision 下,X、
Y、Theta Offset 值會改變；當在 Maintenance 模式下做此功能後會改
變內部 Vision 值。(7.0 版本)
※所以不要在 Maintenance 模式下做此功能。
Teach Offset Moves is Complete
Press SELECT to Save now, or
NEXT to continue
54
BOTH 自動修正完後，更改Vision Offset前後刮刀值
POSITIVE 自動修正完後，更改Vision Offset後刮刀值
NEGATIVE 自動修正完後，更改Vision Offset前刮刀值
About to enter Teach Vision Offsets operation(即將進入Teach Vision
Press NEXT to Continue. Offsets 操作，按 NEXT 繼續)
你按 NEXT 之後，出現下列訊息及視窗：
Place a previously PRINTED board on input(請放印刷完成PC板到軌道)
track
About to enter Teach Vision Offsets operation
Press NEXT to Continue.
Place a previously PRINTED board on input
track
Press SELECT to continue or EXIT to quit.
55
Press SELECT to continue or EXIT to quit. (按SELECT繼續或EXIT離開)
你按 SELECT 之後，出現下列訊息及視窗：
(按SELECT繼續或EXIT離開)
Jog the crosshair to the desired offset(移動十字線到所要位置)
move position. (按NEXT調整對比，或EXIT完成)
Press NEXT for contrast ON, EXIT to finish.
你按 EXIT 之後，出現下列訊息及視窗：
Jog the crosshair to the desired offset
move position.
Press NEXT for contrast ON, EXIT to finish.
Locating the Board….
Please define PASTE Deposit Outline.
Press NEXT to alternate between POSITION
adjust mode and SIZE adjust mode.
Press SELECT when DONE.
