86 CAUTION The machine is going to determine ( 警告 , 機器要開始移動偵測刮 The weight of the Squeegee Head. 刀組重量) Pr ess NEXT to Continue, or EXIT to Quit. ( 按 NEXT 繼續 ,EXIT 離開 ) ( 偵測刮刀組重量為 5KG ) 7. Input/Output T est 電腦內訊號與硬體輸入 / 輸…
85
COPY：拷貝全部訊息到磁碟片
DELETE：刪除全部訊息
5. RESET
機器內各軸馬達全部重新回原點

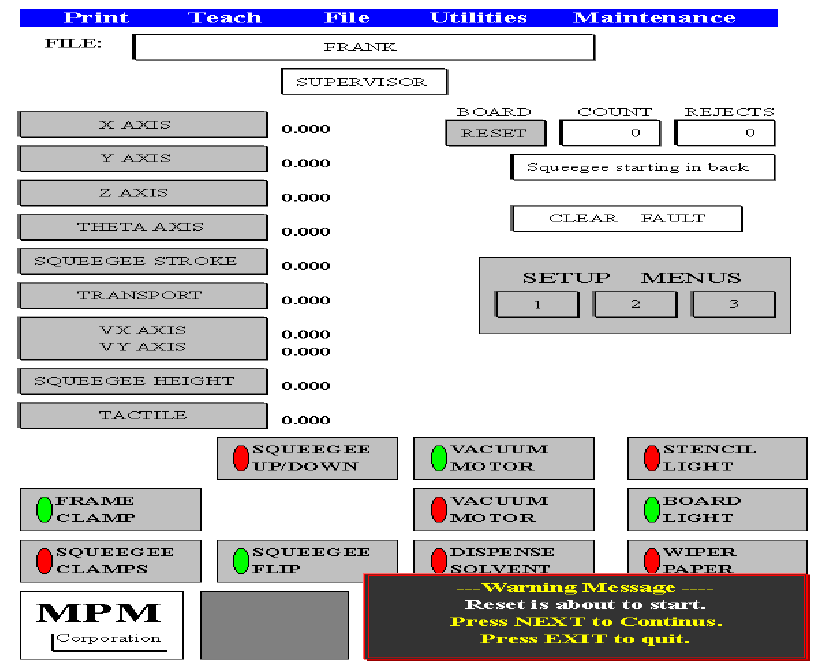

---Warning Message ----
Reset is about to start. (開始機器內各軸馬達全部重新回原點)
Press NEXT to Continus. (按 NEXT 繼續)
Press EXIT to quit. (按 EXIT 離開)
6. Weigh Squeegee
測量刮刀組整組重量(需有可程式刮刀組)
86
CAUTION The machine is going to determine(警告,機器要開始移動偵測刮
The weight of the Squeegee Head. 刀組重量)
Press NEXT to Continue, or EXIT to Quit. (按 NEXT 繼續,EXIT 離開)
(偵測刮刀組重量為 5KG)
7. Input/Output Test
電腦內訊號與硬體輸入/輸出測試視窗
CAUTION The machine is going to determine
The weight of the Squeegee Head.
Press NEXT to Continue, or EXIT to Quit.
Please Wait….
LEFT side UP TEST in progress….
Head Weight = 5.0
87
輸入(Input)名稱 說 明
X +LIMIT
X 軸正向的極限感應器
X -LIMIT
X 軸負向的極限感應器
Y +LIMIT
Y 軸正向的極限感應器
Y -LIMIT
Y 軸負向的極限感應器
Z +LIMIT
Z 軸正向的極限感應器
Z -LIMIT
Z 軸負正向的極限感應器
THETA +LIMIT
THETA 軸正向的極限感應器
THETA -LIMIT
THETA 軸負向的極限感應器
TRACK +LIMIT
軌道寬度原點位置感應器
