22 确认向导画面。 确认向导画面。 STEP 1 请确认向导画面。 1 生产中需要补充料盘 元件时， NXT -3 就会 显示向导画面。 请确认出现料尽的料槽 。 料槽 画面切换向导 作业向导 / 料站信息 "A", "B" 表示料盘箱的位置。 （ A ： 上层， B ： 下层） 按下箭头键 （上下） 就能够选择料槽。 1 ～ 12 的数字是料槽 No. 。 所选择料槽的数字背景显示蓝色。 标注…

100%1 / 81
机器概要 生产准备 生 产 换 线 示意图
21

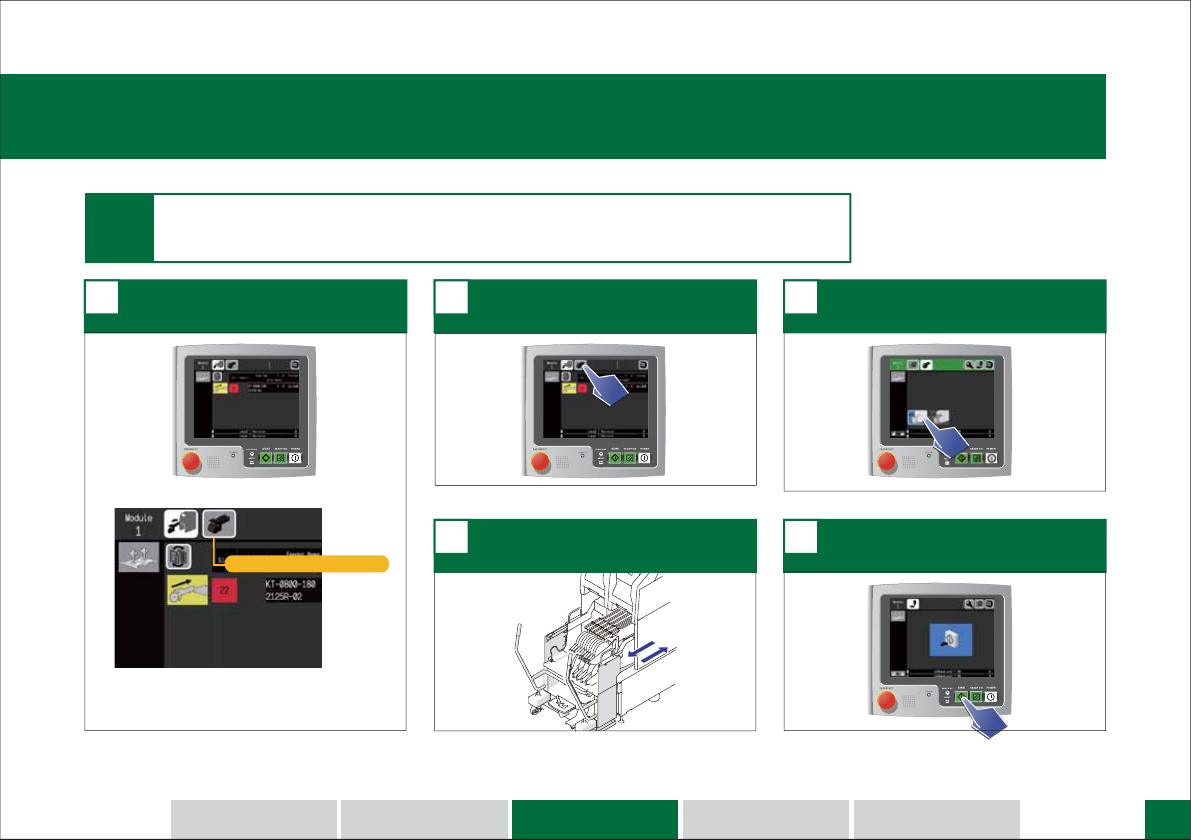

请确认向导画面
1
请在安装PCU之后再点击作业按钮。
3
请点击成批更换按钮。
2
请按下START按钮
5
请成批更换供料器
4
STEP
5
供料器成批更换按钮
生产生产
3. 供料器元件补充3. 供料器元件补充
由自动换线功能引起等待元件补充时由自动换线功能引起等待元件补充时。
22
确认向导画面。确认向导画面。
STEP
1
请确认向导画面。
1
生产中需要补充料盘
元件时，NXT-3
就会
显示向导画面。
请确认出现料尽的料槽
。
料槽
画面切换向导
作业向导 / 料站信息
"A", "B"
表示料盘箱的位置。（
A：
上层，
B：
下层）
按下箭头键（上下）就能够选择料槽。
1
～
12 的数字是料槽 No.。
所选择料槽的数字背景显示蓝色。
标注了红色标记的料槽需要安装料盘。安装完毕后红色变为绿色。
显示被选择的料槽的作业向导。
显示被选择的料槽的料槽号码。
”A-2-1”显示上层料盘箱的料槽２、副料槽１的料盘。
显示被选择的料槽的料站注解、吸取方向和吸取开始点
（ 1, 1）
。
显示所选择料槽的料尽预告时间（min）。
点击按钮切换画面。
初始料站 吸取中的料站
料盘元件安装完毕次料站
料盘元件安装
（料盘箱 B）
料盘元件安装
（料盘箱 A）
供料器元件安装
画面切换按钮
作业向导 / 料站信息
料槽
生产生产
4. 4. 料盘元件补充（料盘单元料盘元件补充（料盘单元 -LT/LTC-LT/LTC）
请打开门。
1
从该料槽上拔出空料盘，安装新料盘。
3
请提起托架挡块。
2
补充元件。
补充元件。（来自料尽料盘箱的补充模式 - 验证（来自料尽料盘箱的补充模式 - 验证 OFFOFF）
STEP
2
机器概要 生产准备 生 产 换 线 示意图
23
请点击安装按钮。
4
请关门并按下COMPLETE按钮。
6
请放下托架挡块。
5
需要指定吸取点时，点击画面内的吸取点
标记（1.1）后，进入设定画面。
有上下2扇门，请打开要补充元件的一扇门。
如果其他料槽有料盘补充
向导，重复3～４项。
生产生产
4. 4. 料盘元件补充（料盘单元料盘元件补充（料盘单元 -LT/LTC-LT/LTC）
