机器概要 生产准备 生 产 换 线 示意图 33 请确认向导画面。 请确认向导画面。 请确认向导画面。 STEP 1 显示需要安装元件的料槽 No. 。 需要安装元件。 显示相应料槽的供料器名、料站说明等。 显示需要安装元件的料槽 No. 。 显示相应料槽的料站说明等。 需要安装元件。 已安装的料槽信息。 〈列表显示〉 〈面板显示〉 料槽信息 料槽信息 画面切换按钮 画面切换按钮 画面切换按钮 供料器元件安装向导画面有「面板显示」和「列…
32

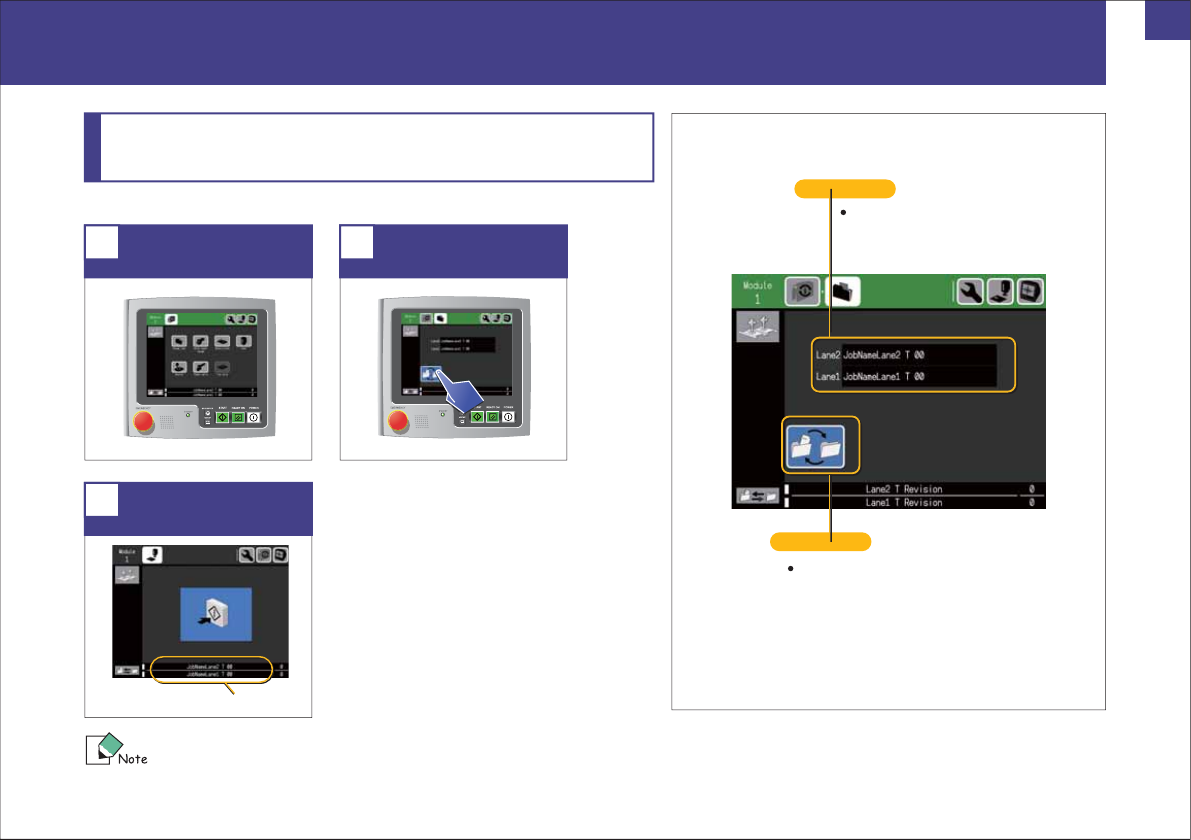

切换Job时，需要预先将预约Job传输给机器。
请选择菜单，切换请选择菜单，切换 JobJob。
请选择「Job切换菜单」。
1
请点击Job切换按钮。
2
Job切换。
3
显示当前被预约的Job名。
上面一行：2 通道
下面一行：1 通道
实行Job切换。
Job名显示
Job 名
切换选择
换线换线
2.2.JobJob 切换切换
机器概要 生产准备 生 产 换 线 示意图
33
请确认向导画面。请确认向导画面。
请确认向导画面。
STEP
1
显示需要安装元件的料槽No.。
需要安装元件。
显示相应料槽的供料器名、料站说明等。
显示需要安装元件的料槽No.。
显示相应料槽的料站说明等。
需要安装元件。
已安装的料槽信息。
〈列表显示〉
〈面板显示〉
料槽信息
料槽信息
画面切换按钮
画面切换按钮
画面切换按钮
供料器元件安装向导画面有「面板显示」和「列表显示」，
无论哪一种都会显示需要补充的料槽和供料器的信息。
按下此按钮可以进行 2 个画面的切换。
已安装的料槽信息。安装供料器后，
按下正面安全门的供料器安装按钮就
可以显示。
如果再按一下、显示将会消失。
有关供料器元件的安装方法，请参照
以下小节的步骤2.以后的内容。
生产生产
3. 3. 供料器元件补充供料器元件补充
1
换线换线
3.3. 供料器元件供料器元件
34
确认向导画面确认向导画面
STEP
1

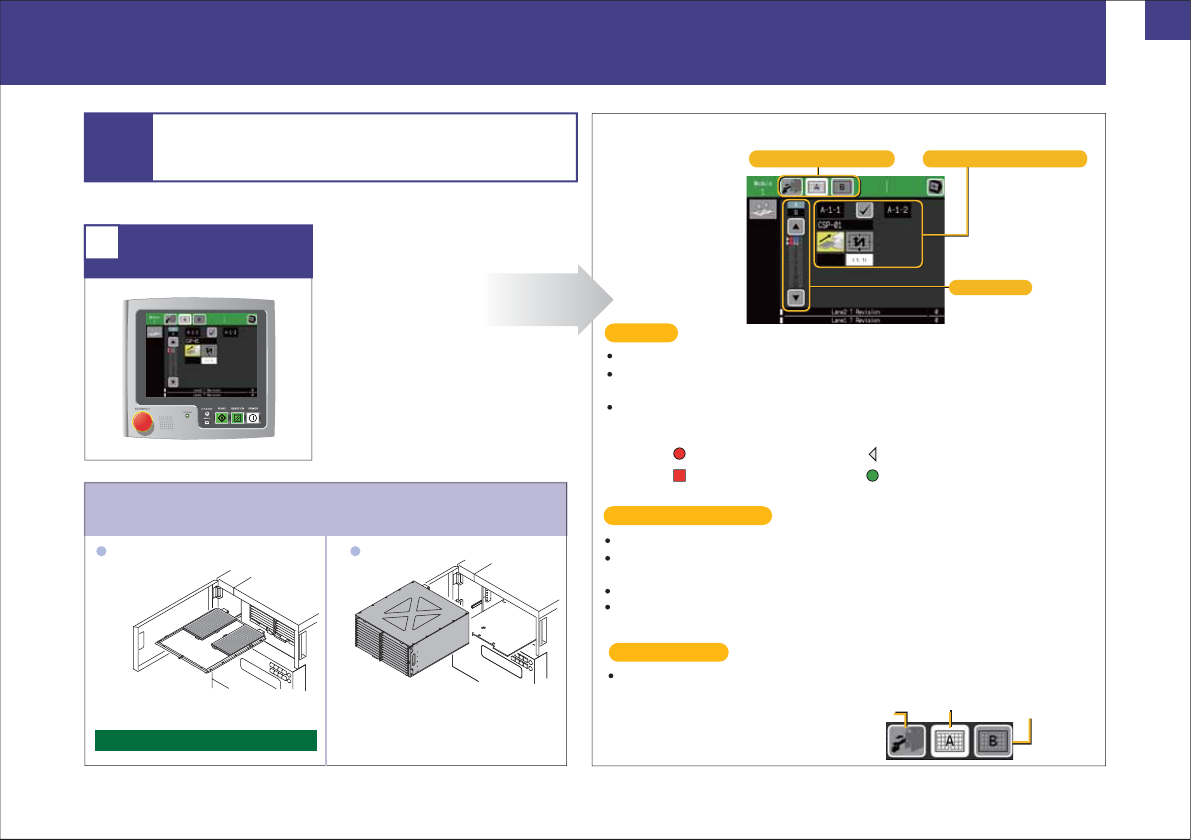

请确认向导画面。
1
在料盘单元 -LT/LTC 中，料盘的安装方法有 2 种。
生产生产
4. 4. 料盘元件补充（料盘单元料盘元件补充（料盘单元 -LT/LTC-LT/LTC）
料槽
"A", "B"
表示料盘箱的安装位置。（
A：
上层，
B：
下层）
按下上下的三角按钮可以选择料槽。
1
～
12 的数字是料槽 No.。所选择料槽的数
字背景显示蓝色。
标注了红色标记的料槽需要安装料盘。
安装完毕后红色变为绿色。
每个料槽安装料盘元件。 成批更换料盘箱。
料盘的安装方法请参照以下章节。
更换方法请参照下一页的
[步骤2.在料盘单元-LT/LTC
中安装料盘（料盘箱成批更换）]。
初始料站 吸取中的料站
料盘元件安装完毕次料站
作业向导 / 料站信息
显示被选择的料槽的作业向导。
显示被选择的料盘箱和料槽号码。
”A-2-1”显示上层料盘箱的料槽２、副料槽１的料盘。
显示被选择的料槽的料站注解、吸取方向和吸取开始点
（ 1, 1）
。
显示所选择料槽的料尽预告时间（min）。
画面切换向导
点击按钮切换画面。
料盘元件安装
(料盘箱Ｂ)
料盘元件安装
(料盘箱Ａ)
供料器元件安装
料槽
画面切换按钮
作业向导 / 料站信息
换线换线
4. 4. 料盘元件（料盘单元料盘元件（料盘单元 -LT/LTC-LT/LTC）
