38 确认向导画面。 确认向导画面。 STEP 1 请确认向导画面。 1 请确认需要更换的吸嘴置放台和吸嘴。 更换向导 需要更换成被显示的吸嘴置放台类型。 不需要进行吸嘴置放台更换时，仅仅显示被安装的吸嘴置放台类型。 是被安装在各收存格中的吸嘴的状态影像。 根据吸嘴的状态，收存格号码的背景色不相同。 作业步骤 各示意图表示必要的作业。请从左侧的作业开始。 蓝色：生产中使用的吸嘴。 需要换线。 黒 色： 不需要进行生产中使用吸嘴的安装。 …
机器概要 生产准备 生 产 示意图
37

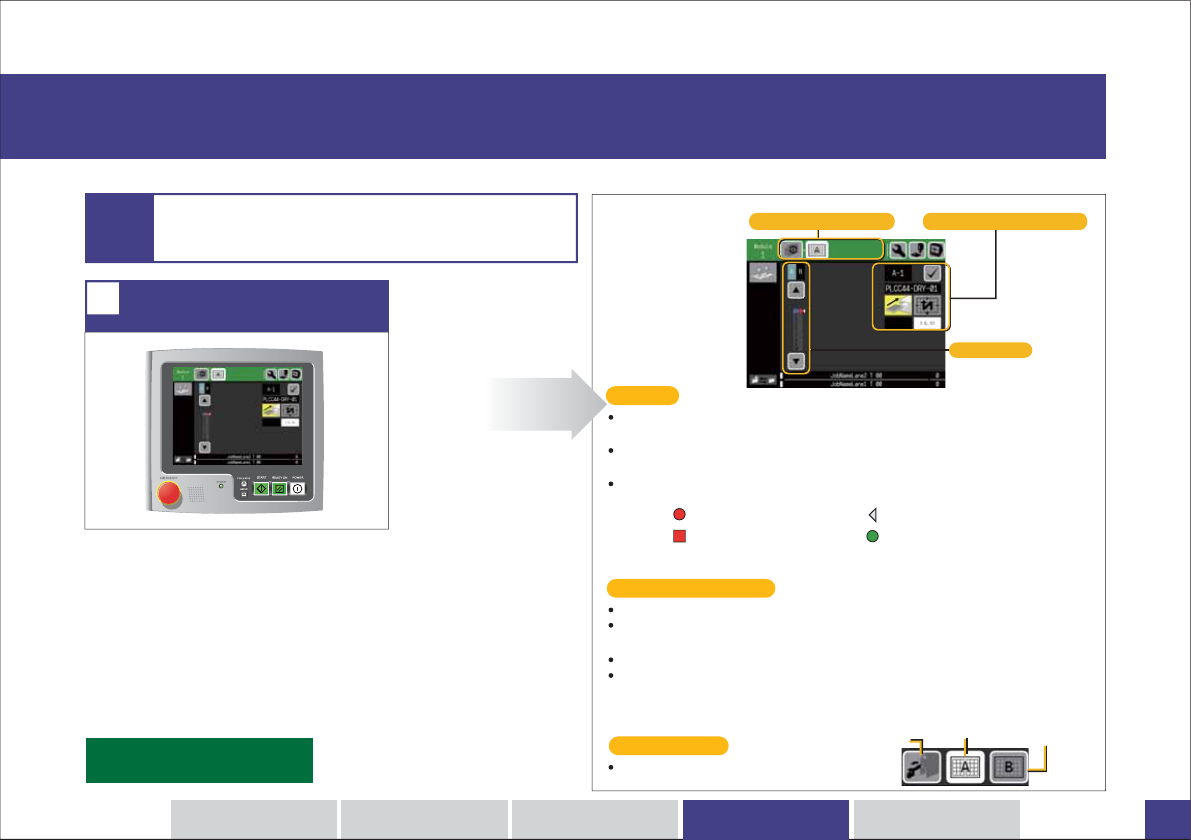

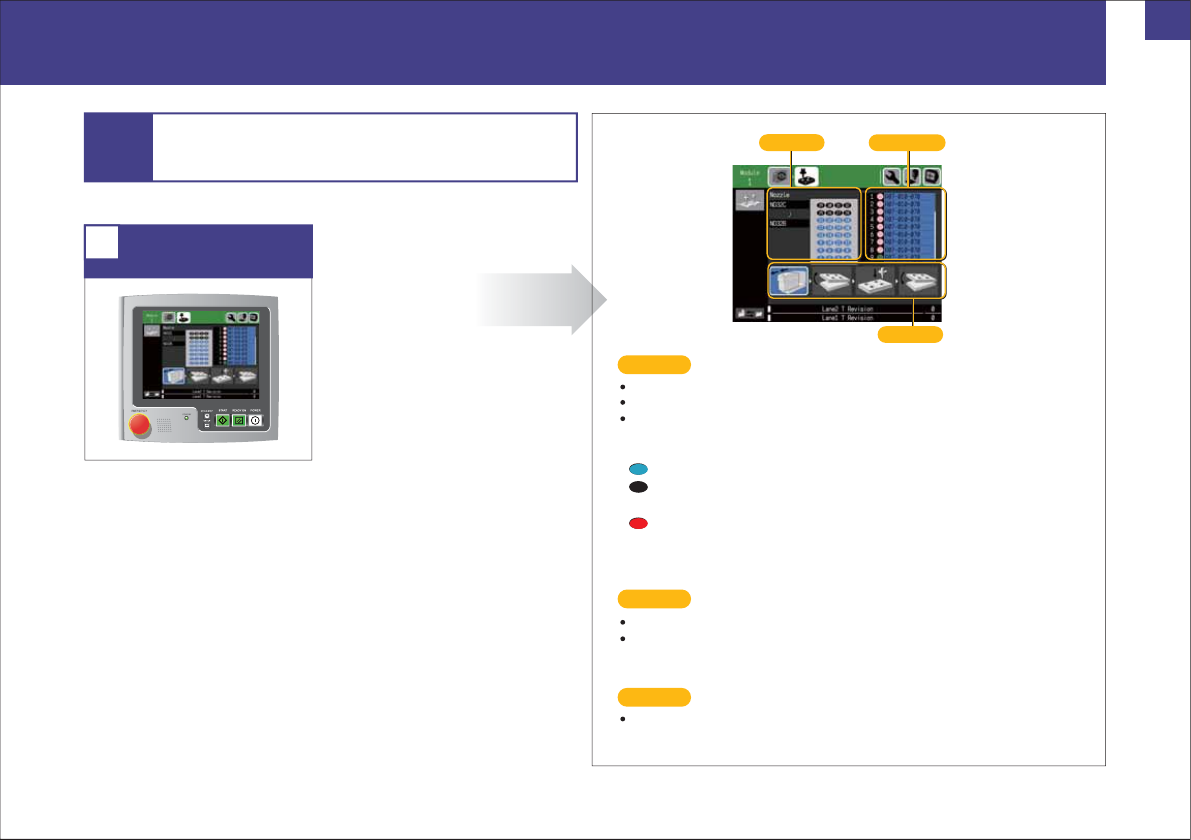

确认向导画面。确认向导画面。
STEP
1
请确认向导画面。
1
料槽
画面切换向导
作业向导 / 料站信息
"A”, “B"
表示料盘单元
-M
的安装位置。（
A：
左，
B：
右）
运用单侧搭载时，
"A"
不被显示。
按下上下的三角按钮可以选择料槽。
1
～
10的数字是料槽No.。
所选择料槽的数字背景显示蓝色。
标注了红色标记的料槽需要安装料盘。安装完毕后红色变为绿色。
显示被选择的料槽的作业向导。
显示被选择的料盘箱和料槽号码。
“A-1”表示安装在左边的料盘单元的料槽１。
显示所选择料槽的料站说明、吸取方向、吸取开始点（1,1）。
显示所选择料槽的料尽预告时间（min）。
点击按钮切换画面。
初始料站 吸取中的料站
料盘元件安装完毕次料站
料盘元件安装
(
位置
Ｂ)
料盘元件安装
(
位置
Ａ)
供料器元件安装
料槽
画面切换按钮
作业向导 / 料站信息
料盘元件的安装方法，请参照以下的部分。
生产生产
5.5. 料盘元件补充料盘元件补充
（料盘单元
（料盘单元 -M-M）
换 线
换线换线
5. 5. 料盘元件（料盘单元料盘元件（料盘单元 -M-M）
38
确认向导画面。确认向导画面。
STEP
1
请确认向导画面。
1
请确认需要更换的吸嘴置放台和吸嘴。
更换向导
需要更换成被显示的吸嘴置放台类型。
不需要进行吸嘴置放台更换时，仅仅显示被安装的吸嘴置放台类型。
是被安装在各收存格中的吸嘴的状态影像。
根据吸嘴的状态，收存格号码的背景色不相同。
作业步骤
各示意图表示必要的作业。请从左侧的作业开始。
蓝色：生产中使用的吸嘴。需要换线。
黒
色：
不需要进行生产中使用吸嘴的安装。
请安装治具吸嘴。
红色：因为
2D 码读取失败，另外，
是出现吸嘴统计异常的吸嘴
，
请进行清扫或更换成同种类的吸嘴。
吸嘴列表
以吸嘴别名显示要安装的吸嘴的列表。
圆的颜色是吸嘴的识别色。识别色被涂敷在吸嘴的凸缘面上。
1
1
30
作业步骤
更换向导
吸嘴列表
换线换线
6. 6.
吸嘴吸嘴
1
2
机器概要 生产准备 生 产 换 线 示意图
39
安装吸嘴。安装吸嘴。
STEP
2
请拉动控制杆，卸下置放台。
3
在置放台上安装吸嘴。
4
请点击作业按钮。
1
拉出模组
2
安装时，请移开盖板。
注意注意
安装时，请将吸嘴的缺口对准吸嘴置放台的销。如果销和缺口的
位置不重合，就会产生吸嘴更换错误的原因。
对于连接了料盘单元的模组，显示料盘单元卸下向导。
请根据向导卸下料盘单元。
不要将手伸入模组
之间，以免夹手。
销
缺口
收存格
换线换线
6. 6.
吸嘴吸嘴
