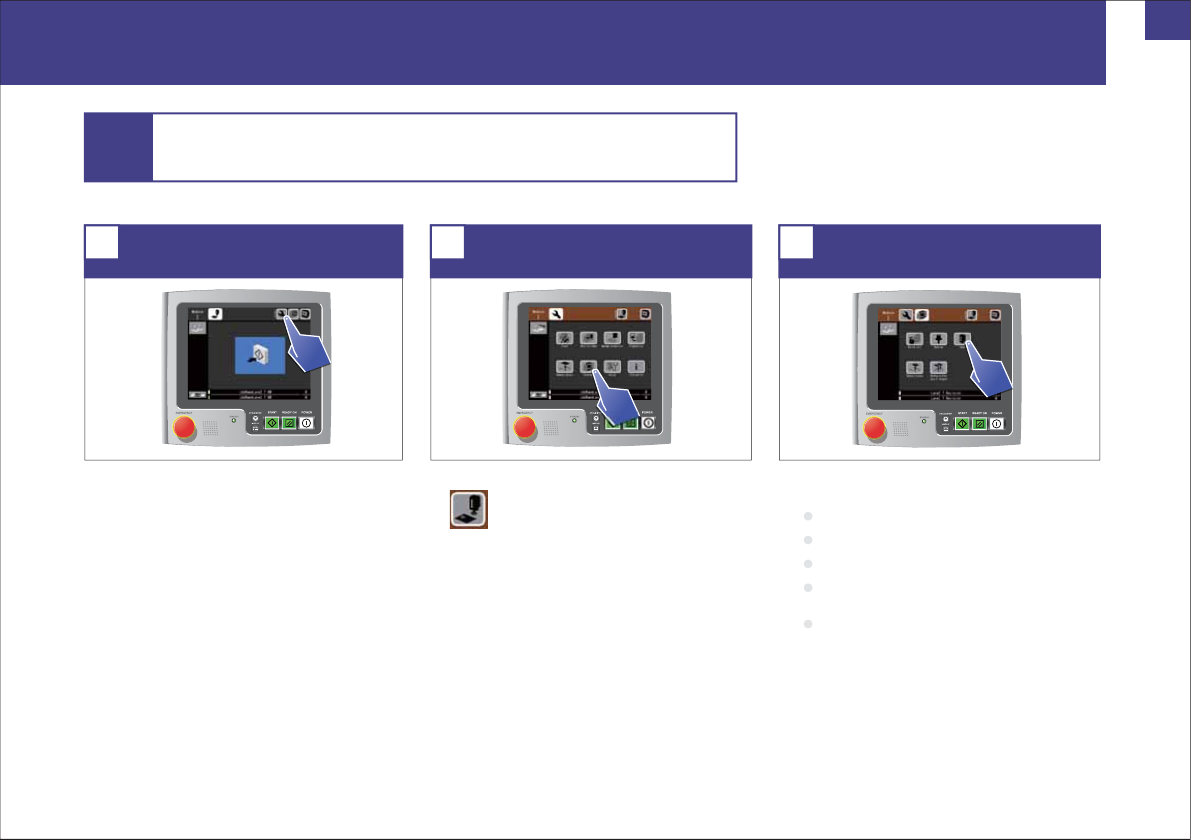

通过手动指令也可以进行单元更换。通过手动指令也可以进行单元更换。
STEP
1
请点击手动指令模式按钮。
1
请选择单元更换菜单。
2
请选择更换项目。
3
点击生产模式按钮后，返回到原来画面。
可以选择以下的项目。
料站托架更换
吸嘴更换
工作头更换
更换支撑板
（2个通道同时更换）
更换支撑板
（各通道分别更换）
换线换线
1010. 手动指令. 手动指令

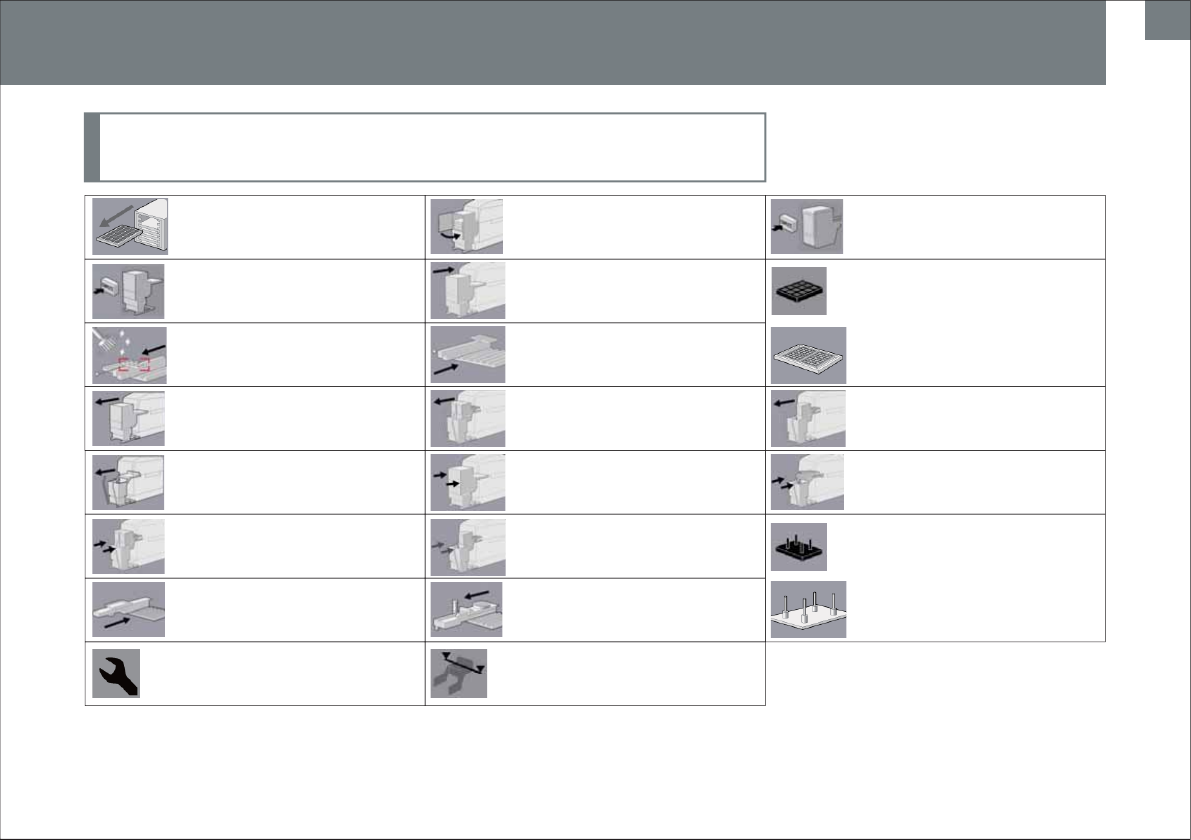

机器概要 生产准备 生 产 示意图
55
换 线
简单说明所显示的示意图的含义。简单说明所显示的示意图的含义。
请从吸嘴置放台取出吸嘴
使用两台料盘单元-M
请安装料站托架
使用一台料盘单元-M
请成批更换供料器
请从料站托架上抽出供料器
请按下READY ON按钮
请更换工作头
表示生产模式
表示工作头
请安装吸嘴置换台
取消向导
显示影像监视器
请向吸嘴置放台配置吸嘴
请按下START按钮
请向料站托架安装供料器
请将安装了供料器的料站托架
安装到机器上
吸嘴置放台上的吸嘴已满
请关闭料盘单元M的正面安全门
请卸下料站托架
请卸下吸嘴置放台
根据机器的运行状况，小图标会显示不同背景色。
示意图示意图
1. 换线关系. 换线关系
56

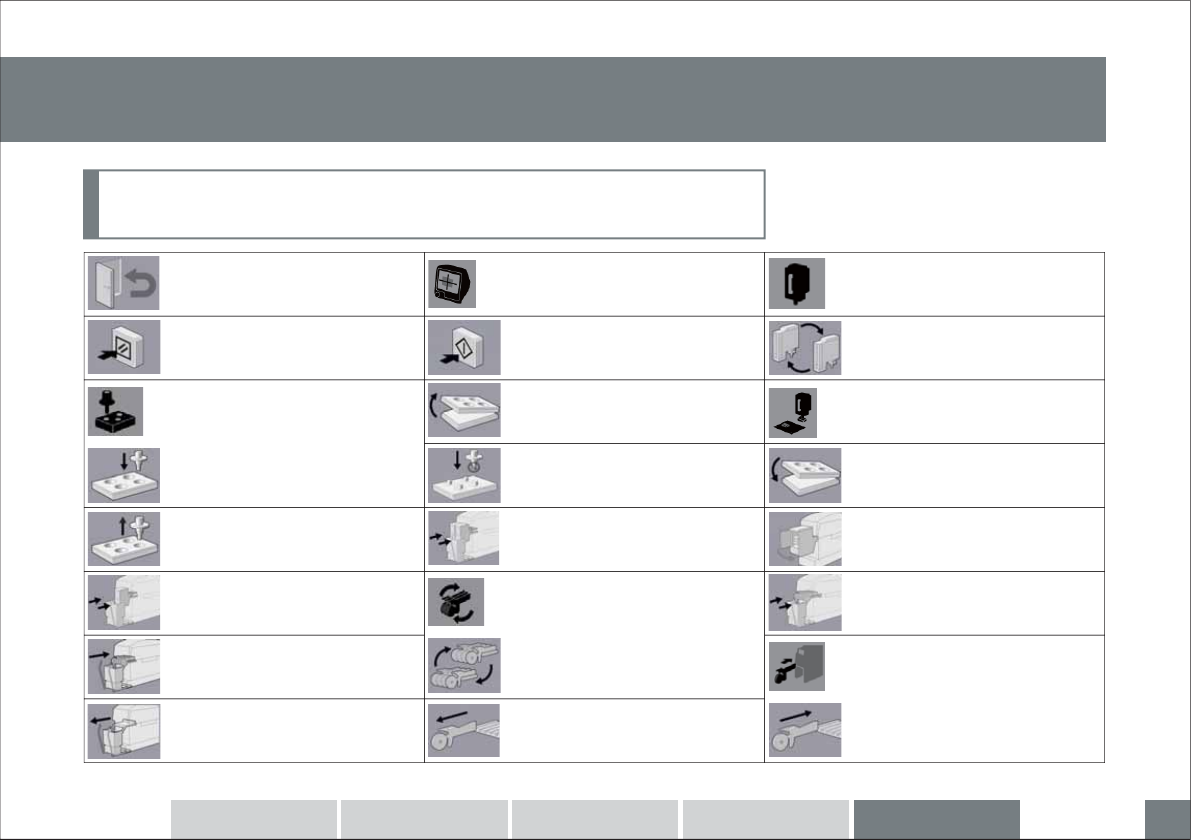

简单说明所显示的示意图的含义。简单说明所显示的示意图的含义。
请安装料盘单元-LT/LTC
请安装料站托架
请将料盘单元-LT/LTC安装
到机器上
松开搭载了料盘单元-M的料站托架
松开搭载了料盘单元-M的料站托架
请按下料盘单元-M供应结束按钮
表示料盘元件
松开料盘单元LT/LTC
请按下料盘单元-LT/LTC供应结束
按钮
请安装胶着剂检查单元
请擦拭试验涂敷板
请将助焊剂单元从料站托架中拔出
开始料站高度测定
请安装料盘单元-M(2台)
请安装料盘单元-M(1台)
请插入料盘供料器单元
显示手动指令菜单。
请关闭料盘单元-LT/LTC的正面
安全门
表示支撑板
松开料站托架
请将料盘从料盘单元中拔出
示意图示意图
1. 换线关系. 换线关系
根据机器的运行状况，小图标会显示不同背景色。
