60 简单说明所显示的示意图的含义。 简单说明所显示的示意图的含义。 等待左侧模组的动作 等待右侧模组的动作 机器正在动作，请稍等 没有废料带箱,或者废料带箱 被拉出了，请设置费料带箱 模组CPU箱的电池余量不足 模组CPU箱的温度正在上升 基座CPU箱的温度正在上升 基座CPU箱的电池余量不足 请清扫废料带箱 示意图 示意图 2. 运转状态 2. 运转状态 根据机器的运行状况， 小图标会显示不同背景色。 在料带上发生了电化错误。 接触…
机器概要 生产准备 生 产 示意图
59
换 线

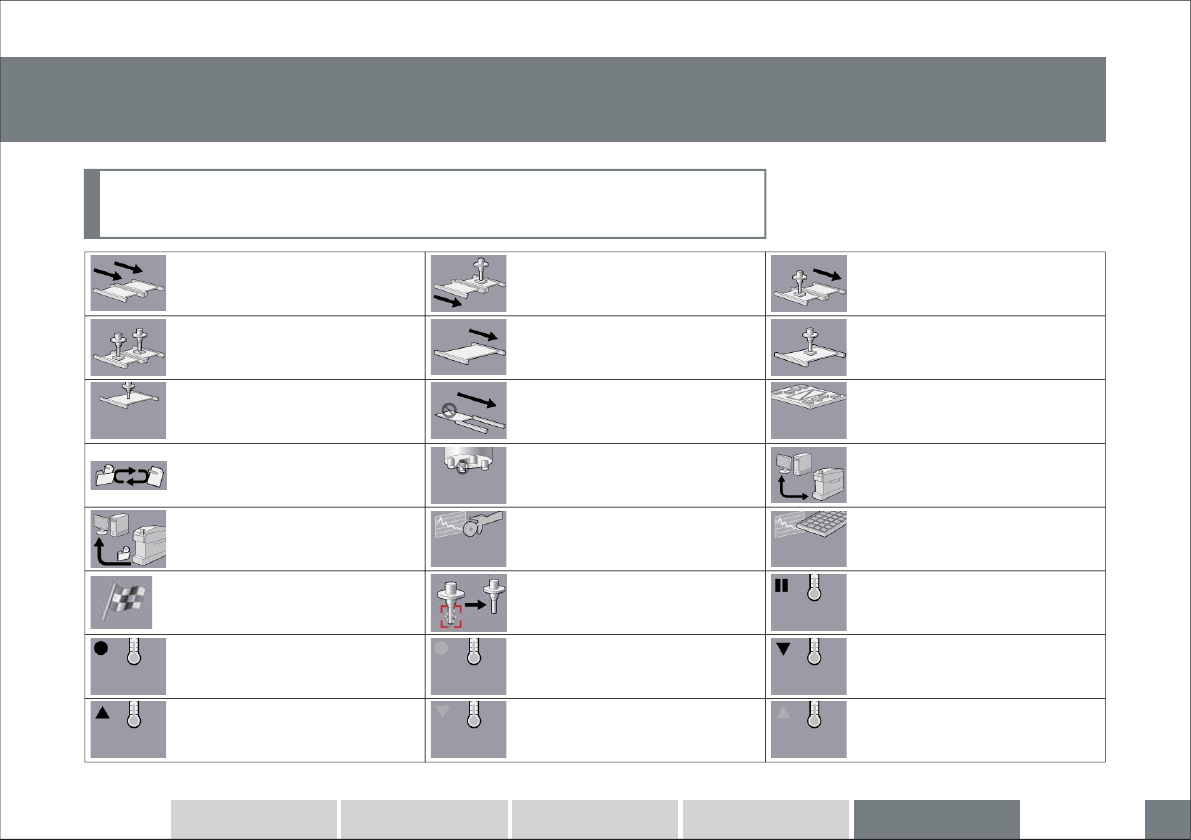

简单说明所显示的示意图的含义。简单说明所显示的示意图的含义。
发生供料器元件的统计警告
胶着剂的温度状态处于设定温度的
±1℃以内，可以运转
由于温度控制功能OFF，所以在
设定温度范围外也会动作
由料站组管理的次电路板取入
停止了
胶着剂的温度状态低于设定温度
3℃以上，运转停止
因为胶着剂的温度超过了设定
温度的有效范围，所以运转停止
胶着剂的温度状态处于超过设定
温度1℃与3℃之间，运转仍继续
自动换线功能有效
在空转模式运转中
正在保存元件影像
设定为吸嘴统计异常
或者简易定期吸嘴切换
设定为用户指定生产停止
（间隔停止）
通道1、通道2都在传送模式运转中
通道1、通道2都在生产中
通道1在传送模式运转中
通道2在生产中
在生产中
机器上子电路板跳过功能有效
吸嘴头跳过功能有效
在传送模式运转中
通道1在生产中
通道2在传送模式运转中
胶着剂的温度状态超出设定温度
3℃以上，运转停止
发生料盘元件的统计警告
胶着剂的温度状态处于低于设定
温度1℃与3℃之间，运转仍继续
正在进行通信
示意图示意图
2. 运转状态2. 运转状态
根据机器的运行状况，小图标会显示不同背景色。
60

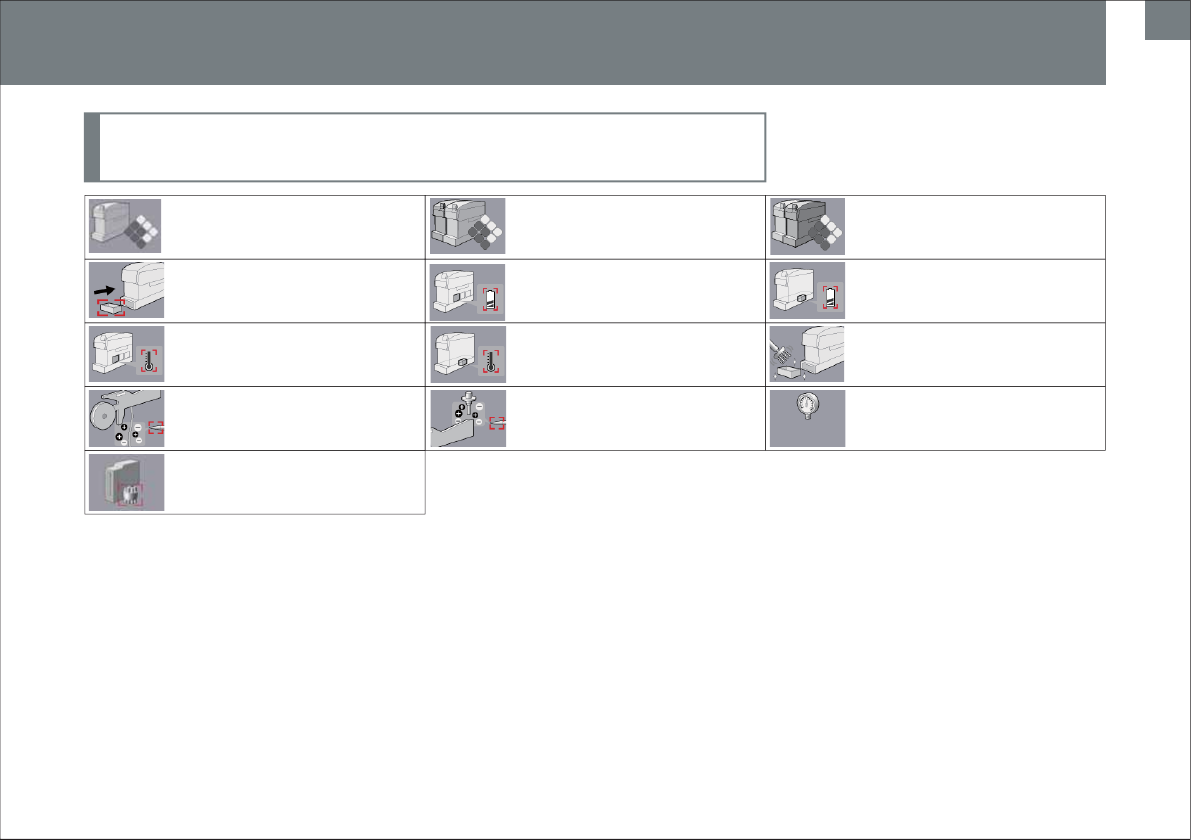

简单说明所显示的示意图的含义。简单说明所显示的示意图的含义。
等待左侧模组的动作 等待右侧模组的动作
机器正在动作，请稍等
没有废料带箱,或者废料带箱
被拉出了，请设置费料带箱
模组CPU箱的电池余量不足
模组CPU箱的温度正在上升
基座CPU箱的温度正在上升
基座CPU箱的电池余量不足
请清扫废料带箱
示意图示意图
2. 运转状态2. 运转状态
根据机器的运行状况，小图标会显示不同背景色。
在料带上发生了电化错误。
接触部分发生了电化错误。
显示压力。
工作头由于某种原因附带有不能
返还的自动更换头时显示
机器概要 生产准备 生 产 示意图
61
换 线

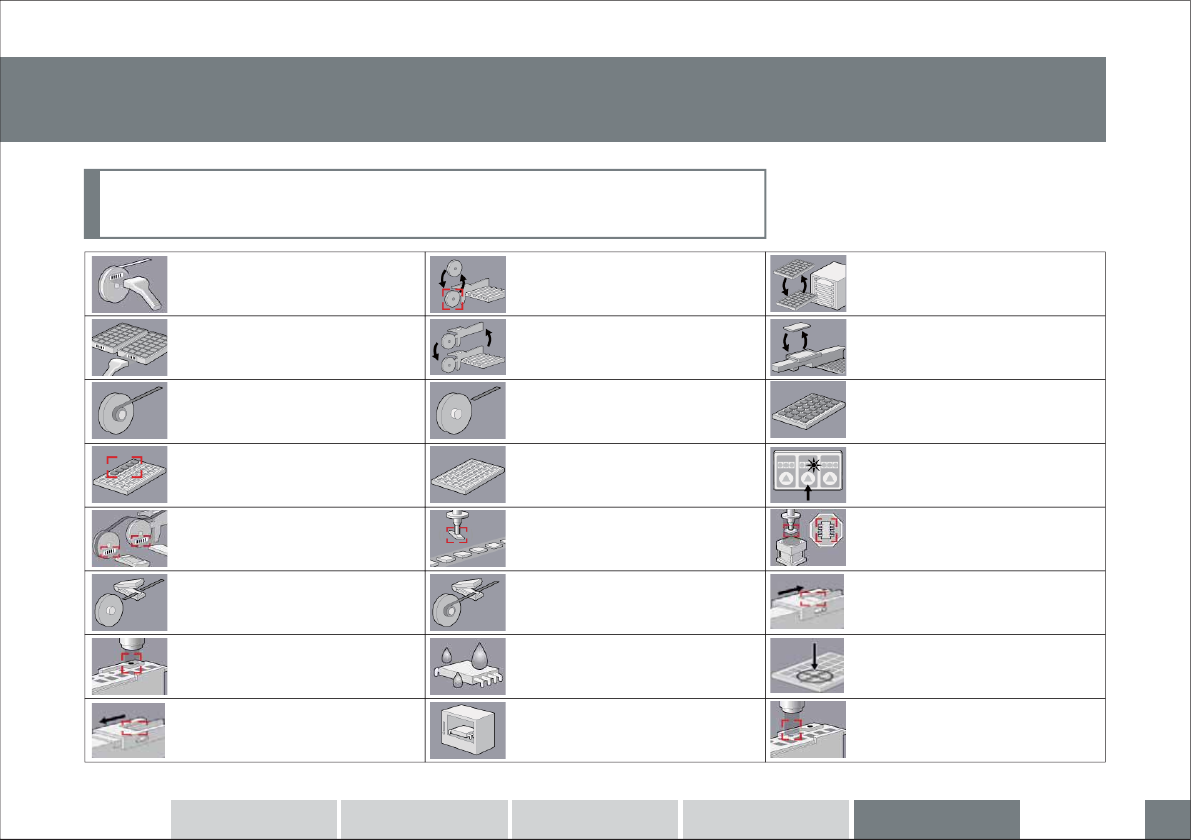

简单说明所显示的示意图的含义。简单说明所显示的示意图的含义。
发生供料器定位点读取异常
指定料盘吸取点的向导
送料间距小于24mm时，请将闸门
向前推
送料间距大于24mm时，请将闸门
向后推
W08b/W08c供料器不能识别料带
的送料孔。
请按下料站的供料器安装按钮
补充结束（Set OK)
发生元件影像处理异常
请读取条形码
请读取条形码
请更换元件料卷
发生料尽
发生料尽
发生元件吸取失误
达到料带拼接极限、
请通过料带拼接补充元件
发生料尽预告
发生料尽预告
请进行料带拼接验证
请更换供料器
请更换料盘
请更换料盘
干燥部件的拆封寿命过期
正在干燥箱中保管的元件
即将达到料带拼接极限、
请准备料带拼接
根据机器的运行状况，小图标会显示不同背景色。
示意图示意图
3. 元件供应关系3. 元件供应关系
