70 简单说明所显示的示意图的含义。 简单说明所显示的示意图的含义。 吸嘴更换失败 请手动解除工作头与吸嘴置放台 的干涉 用户主机要求停止机器 请向用户主机的管理员确认 调节基准侧的搬运轨宽度时发现异物 基准侧的搬运轨马达出现异常 定位相机未成功读取元件上表面的 二维码 基座和模组之间出现连接异常 基准侧的搬运轨定位点上有异物 或污垢 吸嘴出现异常 从属侧的搬运轨定位点上有异物 或污垢 请将废料带箱装回机器 模组CPU箱的温度出现上升 …
机器概要 生产准备 生 产 示意图
69
换 线
简单说明所显示的示意图的含义。简单说明所显示的示意图的含义。
检测出重复的IP地址
发现电路板搬运异常
电路板搬运失败，
请向后工序模组传送电路板
电路板搬运失败，请将电路板传
送到左面模组与正面模组交界处
电路板搬运失败，请将电路板传
送到右面模组与正面模组交界处
电路板搬运失败，请将电路板传
送到左面模组与正面模组交界处
检查到电路板破裂异常
电路板有可能破裂了
在电路板高度测定中
检查到超过规格范围的电路板弯曲
电路板搬运失败，请将电路板传
送到右面模组与正面模组交界处
电路板搬运失败，
请向后工序模组传送电路板
电路板搬运失败，
请向后工序模组传送电路板
电路板搬运失败，请将电路板送到
后工序的模组
混合校正时的异常
在远程子电路板跳过中发生与主机
的通信异常
在远程子电路板跳过中发生与
前工序模组的通信异常
料盘供料器单元的位置确认定位点
有污垢或者找不到
检测出电路板夹紧真空压力低下
电路板有可能没有被正常夹紧
冷却风扇的旋转次数降低
或者停止
电路板搬运失败，
请向模组传送电路板
电路板搬运失败，
请向模组传送电路板
贴装到电路板上的元件发生了
严重异常
在电路板高度测定中发生了
读取异常
电路板高度校正块的2D编码
读取异常
①治具台基准定位点的影像处理
失败了
②找不到治具部件
③
治具台的真空传感器没有反应
根据机器的运行状况，小图标会显示不同背景色。
示意图示意图
5. 异常向导关系5. 异常向导关系
70
简单说明所显示的示意图的含义。简单说明所显示的示意图的含义。
吸嘴更换失败
请手动解除工作头与吸嘴置放台
的干涉
用户主机要求停止机器
请向用户主机的管理员确认
调节基准侧的搬运轨宽度时发现异物
基准侧的搬运轨马达出现异常
定位相机未成功读取元件上表面的
二维码
基座和模组之间出现连接异常
基准侧的搬运轨定位点上有异物
或污垢
吸嘴出现异常
从属侧的搬运轨定位点上有异物
或污垢
请将废料带箱装回机器
模组CPU箱的温度出现上升
基座CPU箱的温度出现上升
检测出供料器翘起异常
可能供料器没有被正确地安装
不能废弃元件
根据机器的运行状况，小图标会显示不同背景色。
示意图示意图
5. 异常向导关系5. 异常向导关系
是否因为自动更换头置放台位置确认
定位点脏而没找到
是否因为自动更换头二维码或者
Q齿轮位置识别定位点脏而没找到
自动更换头切换失败了请用手动解除
工作头和自动更换头置放台的干涉
在pickerTool上发生了异常
工作头上带有不能返还的自动更换头
机器概要 生产准备 生 产 示意图
71
换 线

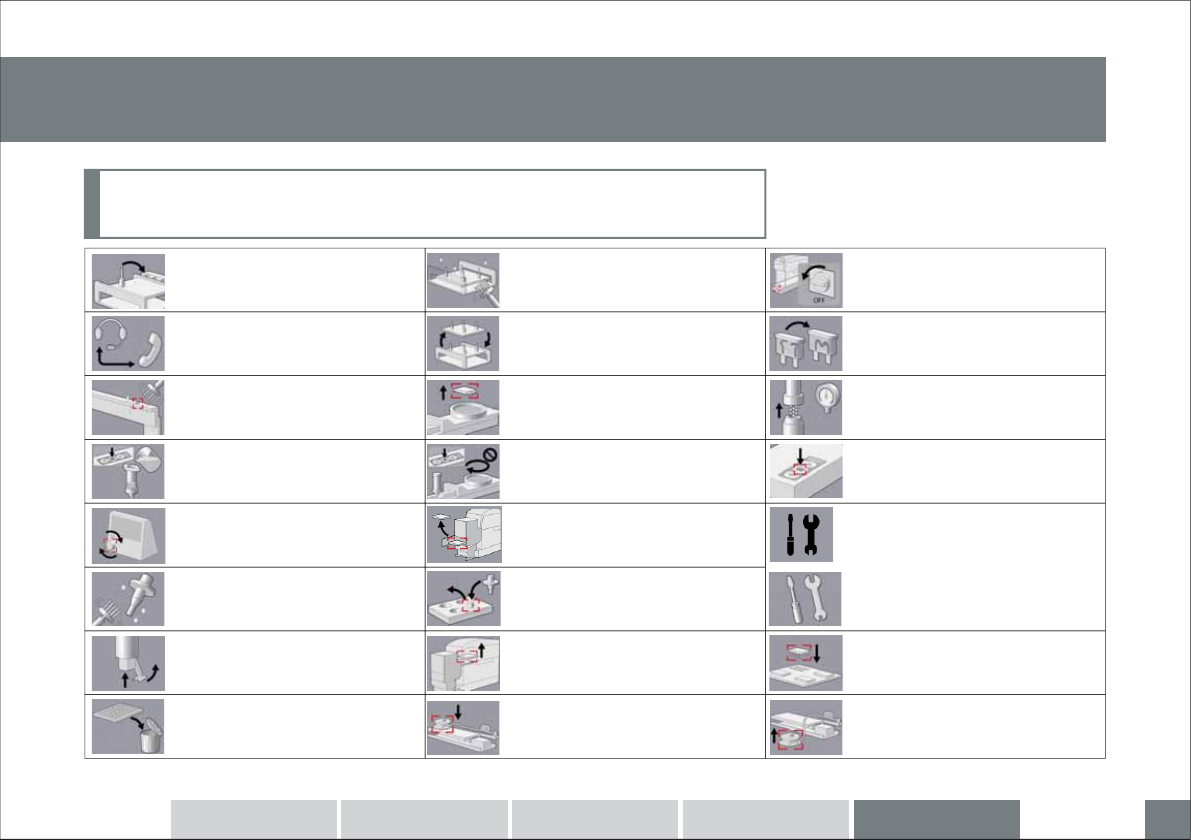

简单说明所显示的示意图的含义。简单说明所显示的示意图的含义。
需要技术工程师进行处理
请清扫搬运轨道定位点
请补充助焊剂
助焊剂单元发生动作异常
请按下异常解除按钮
处于紧急停止状态
重新开始运转时请解除紧急停止
按钮
请清扫吸嘴
请打开支撑销吸取爪
请废弃料盘
请更换支撑板
元件有可能落入助焊剂槽
请去除
请去除料槽21的托架
请用同种类吸嘴更换
发生异常的吸嘴
请去除吸取器没能吸取的料盘
请更换控制箱的保险丝
请调整空气压力或者真空压力
请按下助焊剂单元的异常解除按钮
需要维修保养人员进行处理
请按压贴装不紧密的元件
请将落下的吸取器返回升降部
请将落下的吸取器返回升降部
请将支撑销放回存储器
请清扫支撑板
请重新启动机器或者
将电源OFF
根据机器的运行状况，小图标会显示不同背景色。
示意图示意图
6. 异常解除步骤6. 异常解除步骤
