Nachrüstanleitung/Betriebsanleitung Vakuum-Tooling für HS-50

Ausgabe 12/00 4 Einbau der Druckluftversorgung



Längen Sie den Druckluftschlauch (Meterware) auf die nötige Länge ab bis zu der Stelle ab,

wo der Druckluftverteiler liegen soll.

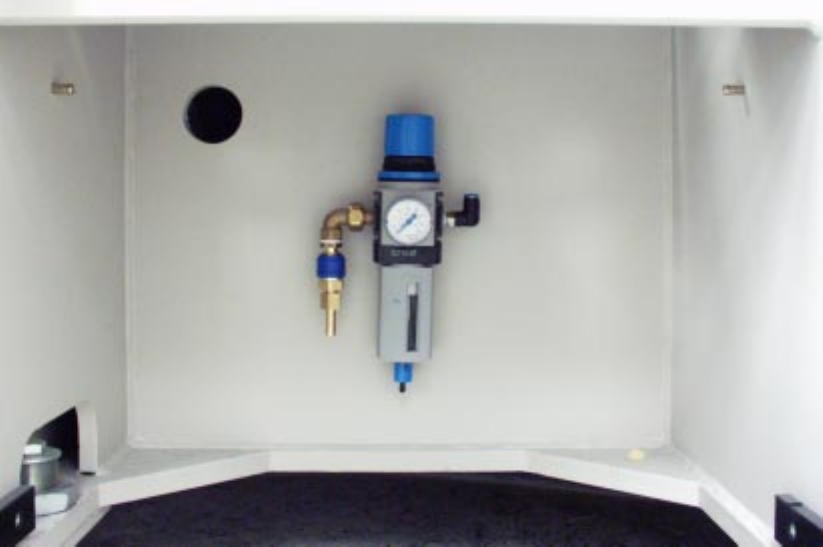

Schließen Sie den Schlauch an die Druckluftwartungseinheit an.

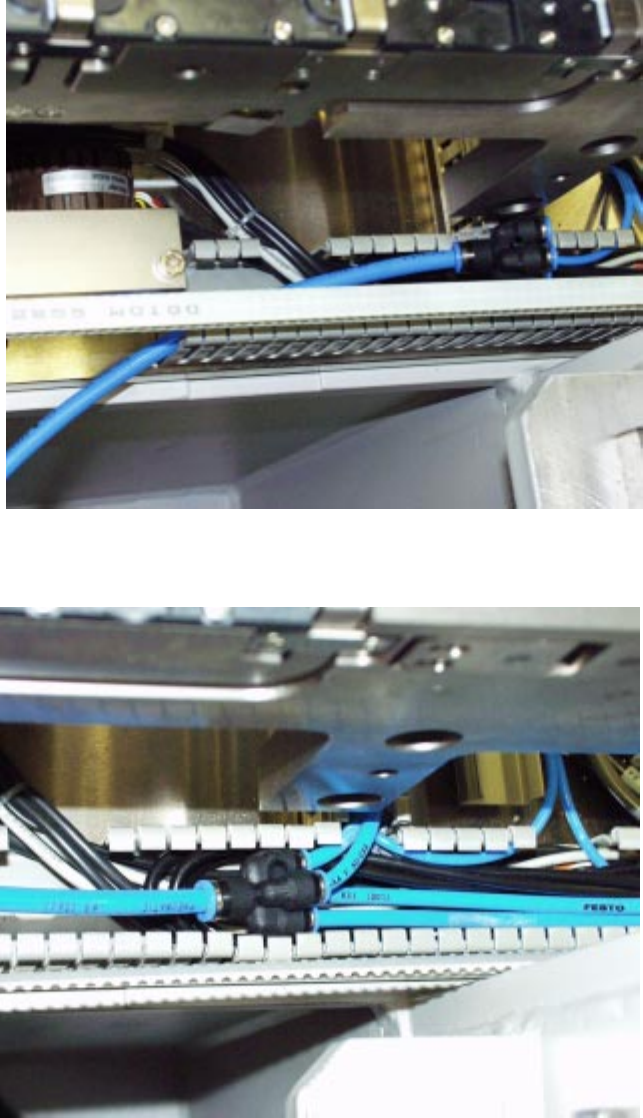

Legen Sie den Schlauch nach oben in den Kabelkanal. Möglicherweise müssen Sie zum Ein-

führen des Schlauchs eine Zinke aus dem Kabelkanal brechen.

(Verlegung wie Keramiksubstrat-Zentrierung)



Vakuum-Tooling für HS-50 Nachrüstanleitung/Betriebsanleitung

4 Einbau der Druckluftversorgung Ausgabe 12/00



Schließen Sie die 4 Schläuche der Vakuum-Toolings an den Druckluftverteiler an.



: Bauen Sie die Gurtabfallrutsche wieder ein.

: Fahren Sie den BE-Wagen zurück in den Bestückautomaten.

Nachrüstanleitung/Betriebsanleitung Vakuum-Tooling für HS-50

Ausgabe 12/00 5 Voraussetzungen und Einschränkungen

 9RUDXVVH W]XQJH QXQG(LQVFKUl QN XQJ HQ

 9RUDXVVHW ]XQJHQIUGHQ(LQV DW ]GHU2SWLRQ

DP%HVWFND XWR PDW H Q+6  

– Der Einsatz der Option ist möglich ab Maschine >

Nr. 1 mit Doppel- oder Einfachtransport.

– Die Position des Sonarberos - und somit des Stoppers - wird durch die Freisparung im Werk-

zeug des Vakuum-Toolings auf eine mittige Stellung zur Transportbreiteeingeschränkt.

– Die Transportbreite muß vor dem Einbauder Option auf die zu bestückende LP-Breite einge-

stellt sein. Die LP muß ohne zu haken und ohne zu großes seitliches Spiel von der Eingabe

zur Ausgabe befördert werden.

DQGHU2SWLRQ 

– Die Option muß direkt an eine externe Druckluftversorgung angeschlossen sein.

HINWEIS

Beim Anschluß der Option an das Druckluftsystem des Bestückautomaten ist dessen Funktion

nicht mehr gewährleistet.

– Die Option muß in X-und Y-Position auf dem Hubtisch ausgerichtet sein:

– Quer zur Transportrichtung: Die Grundplatte muß mittig und parallel zur festen und beweg-

lichen Transportseite auf dem Hubtisch aufgesetzt sein. Dazu muß die Transportbreite vor-

herauf die erforderliche Breite für die Arbeit mit der Option eingestellt werden!

– In Transportrichtung: Die Vakuumauflage (Oberplatte) der Option muß so positioniert sein,

daß die am ausgefahrenen Stopper anliegende LP optimal angesaugtwird.

WARNUNG

Das Vakuum-Tooling muß auf dem Hubtisch außerhalb der Störbereiche positioniert sein.

Falsche Positionierung kann zur Beschädigung der Maschine (bzw. der LP) führen!

– Die Schnittstellen der Option müssen angeschlossensein (siehe Bild 3 - 1):

- Schnittstelle Elektrik: Anschluß siehe "Übersicht Vakuumtooling", Nr. 00119040-

010101LD3, Blatt 1 - 4

- Schnittstelle Druckluft: der externe Druckluftzweig 5,5 bar muß an den Vakuumer-

zeuger der Option angeschlossen sein.
