Nachrüstanleitung/Betriebsanleitung Vakuum-Tooling für HS-50
Ausgabe 12/00 8 Ersatzteile
23
(UVD W ]W HLOH
1 Magnetventil, Art.-Nr. 00309936-01
1 Schalldämpfer, Art.-Nr. 00047900-01
1 Venturidüse, Art.-Nr. 00333438-01
Saugnäpfe (firmeninternes Ersatzteil, Motorola)
HINWEIS:
Die Vorgehensweise für den Austausch dieser Ersatzteile ist hier nicht beschrieben, da diese
Arbeiten nur von entsprechend qualifizierten Personen durchgeführt werden darf.
Falls nicht verfügbar, benachrichtigen Sie bitte den SMD-Service der Fa. Siemens AG.
Vakuum-Tooling für HS-50 Nachrüstanleitung/Betriebsanleitung
9 Instandhaltung Ausgabe 12/00
24
,QVWDQGKDOWXQJ
Benötigte Hilfsmittel:
– Staubsauger,
– sauberes flusenfreies Tuch
9DNXXPDXIODJH2EHUSODWWHGHV:HUN]HXJHV$XIODJHIOlFKHXQG6DXJQlSIH$QVDXJERK
UXQJHQUHLQLJHQSUIHQ
:
Prüfen Sie die Auflagefläche per Augenschein vor Start der Bestückung.
:
Saugen Sie die Auflagefläche und die Saugnäpfe/Ansaugbohrungen ab (wie auch im Zuge der
Instandhaltung der Bauelemente-Tische üblich).
Reinigen Sie ggf. anschließend die Oberfläche mit einem sauberen, flusenfreien Tuch.
6FKDOOGlPSIHUSUIHQ
:
Prüfen Sie den Schalldämpfer in größeren Zeitabständen auf Verschmutzung. Ggf. ersetzen
Sie den Schalldämpfer.
6DXJQlSIH
:
Die Saugnäpfe des Werkzeuges sind bei Verschleiß auszutauschen.
Nachrüstanleitung/Betriebsanleitung Vakuum-Tooling für HS-50
Ausgabe 12/00 10 Schaltpläne Elektrik
25

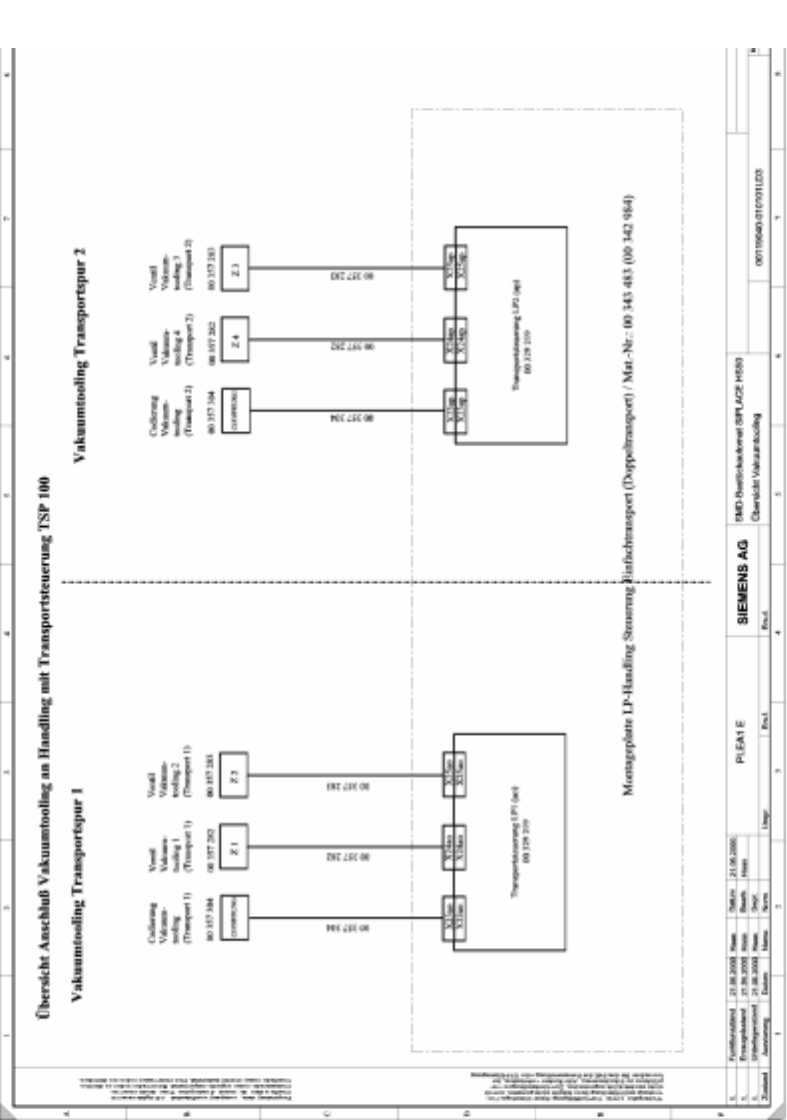

6FKDOWSOlQH(OHNWULN
