3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE TX-S erie 3.5 Bestückkopf Ab Softwareversion 713.0 Ausgabe 01/2020 118 3.5 Bestückkop f 3.5.1 SIPLACE SpeedSt ar C&P20 P /C&P2 0 M2 3 Bei der SIPLACE TX…
Betriebsanleitung SIPLACE TX-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 01/2020 3.4 Baugruppenübersicht
117
3.4 Baugruppenübersicht
3
3

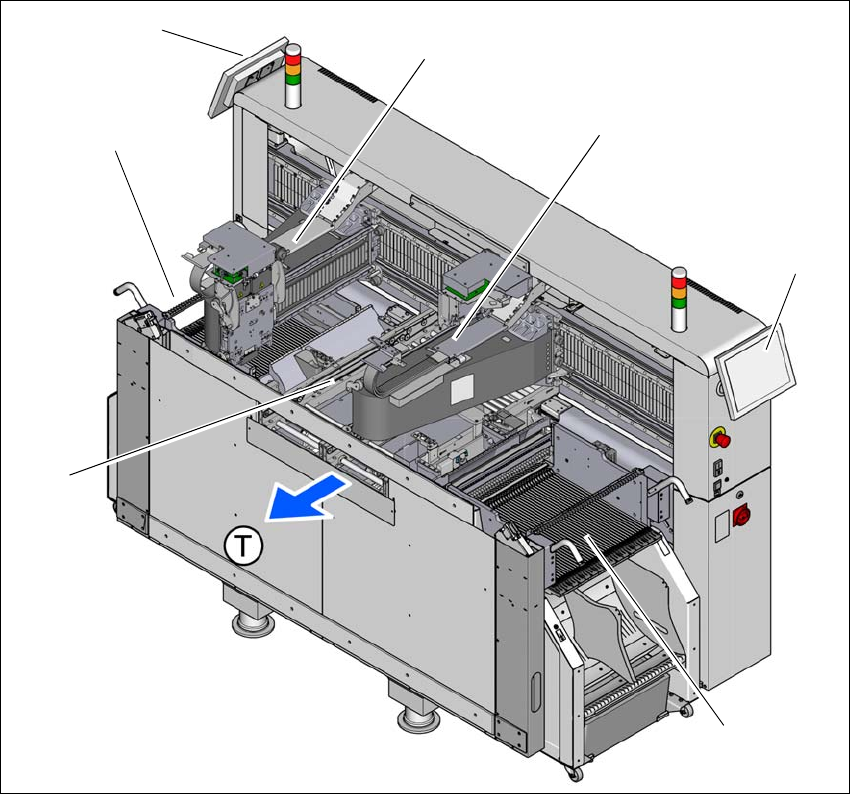

Abb. 3.4 - 1 Baugruppenübersicht - Beispiel SIPLACE TX2
(1) Stellplatz 1 mit BE-Wagen, Gurtschneidgerät, Leergurtleitkanal
(2) Monitor an Stellplatz 1
(3) Portal an Stellplatz 1 (Bestückkopf je nach Konfiguration)
(4) Portal an Stellplatz 2 (Bestückkopf je nach Konfiguration)
(5) Monitor an Stellplatz 2
(6) Stellplatz 2 mit BE-Wagen, Gurtschneidgerät, Leergurtleitkanal
(7) Leiterplattentransport
(T) Leiterplatten-Transportrichtung
(1)
(3)
(4)
(6)
(2)
(7)
(5)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE TX-Serie
3.5 Bestückkopf Ab Softwareversion 713.0 Ausgabe 01/2020
118
3.5 Bestückkopf
3.5.1 SIPLACE SpeedStar C&P20 P /C&P20 M2
3
Bei der SIPLACE TX-Serie stehen zwei Varianten des SIPLACE SpeedStar zur Verfügung:
– SIPLACE SpeedStar C&P20 P für höchste Bestückleistung
– SIPLACE SpeedStar C&P20 M2 für hoch genaue Bestückung
VORSICHT
Bestückkopf nur am Griff verschieben
Der Bestückkopf darf nur an dem dafür vorgesehen Griff von Hand verschoben werden.
Betriebsanleitung SIPLACE TX-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 01/2020 3.5 Bestückkopf
119
3.5.1.1 Übersicht
3
3

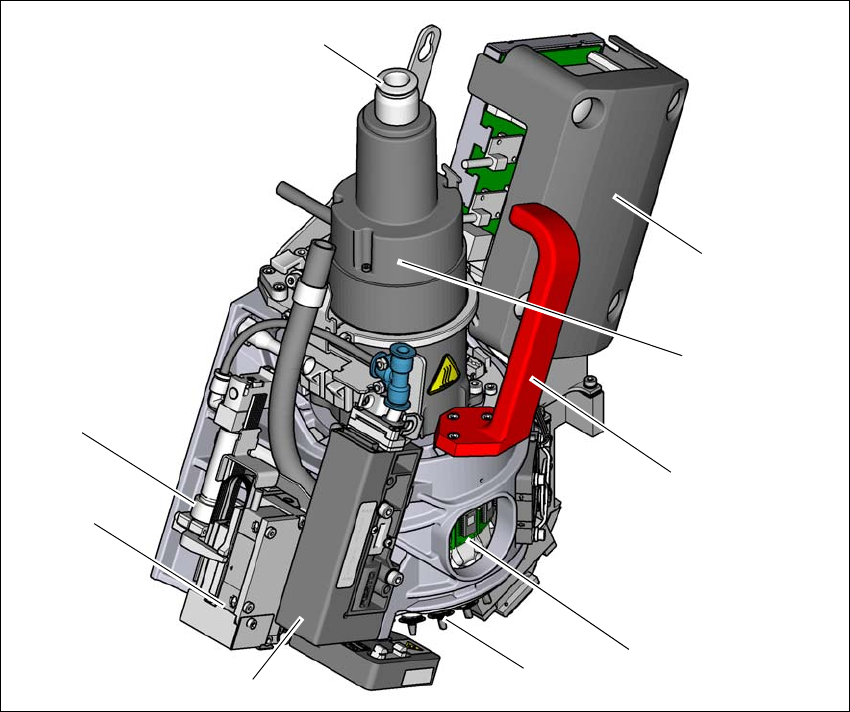

Abb. 3.5 - 1 SIPLACE SIPLACE SpeedStar- Übersicht
(1) Anschluss für den Haltekreis von der Vakuumpumpe
(2) Platine "Vakuumsensor Haltekreis" (unter der Abdeckung)
(3) Sternmotor
(4) Griff (Rot bei C&P20 M2)
(5) DP-Antrieb
(6) Pipette
(7) Druckregelventil
(8) Z-Motor (Linearmotor)
(9) Rückholzylinder
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
