Betriebsanleitung SIPLACE TX-Seri e 3 Technische Daten und Baugruppen Ab Softwareversion 713.0 Ausgabe 01/2020 3.8 SIPLACE Gurtzuführmo dule für SIPLACE TX-Serie 159 3.8.2.2 T echnische Daten 3 Länge 584,9 mm Höhe 199,5 …
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE TX-Serie
3.8 SIPLACE Gurtzuführmodule für SIPLACE TX-Serie Ab Softwareversion 713.0 Ausgabe 01/2020
158
3.8.2 SIPLACE Glue Feeder
Artikel-Nr. 03088129-xx SIPLACE Glue Feeder
3

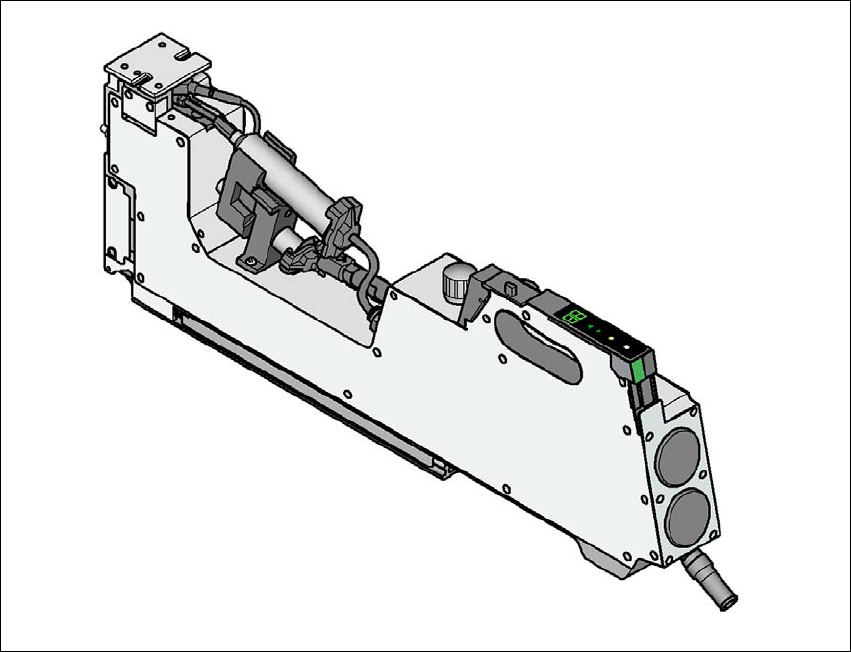

Abb. 3.8 - 3 SIPLACE Glue Feeder
3.8.2.1 Beschreibung
Mit dem SIPLACE Glue Feeder können vor dem Bestücken Klebepunkte auf ein Bauelement auf-
gebracht werden. Diese Klebepunkte können vom SIPLACE Visionsystem überprüft werden. Im
Gehäuseform-Editor von SIPLACE Pro werden die erforderlichen Klebepunkte definiert und Sie
können bestimmen, ob einzelne Klebepunkte von der Inspektion ausgenommen werden sollen.
Im Bauelement-Editor von SIPLACE Pro kann das Kleben ein- und ausgeschaltet werden. Der SI-
PLACE Glue Feeder ist ein spezielles Zuführmodul, der von Ihnen auf eine bestimmte Spur des
Tisches festgerüstet werden muss. Die detaillierte Beschreibung sehen Sie in der "Bedienungs-
anleitung SIPLACE Glue Feeder, deutsch [Art.Nr. 00197218-01-xx.],
englisch [Art.Nr. 00197219-xx]
Betriebsanleitung SIPLACE TX-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 01/2020 3.8 SIPLACE Gurtzuführmodule für SIPLACE TX-Serie
159
3.8.2.2 Technische Daten
3
Länge 584,9 mm
Höhe 199,5 mm
Breite 57,6 mm
Belegte Zuführmodul-Stellplätze 5 Spuren á 8 mm
Gewicht 4,6 kg
Durchmesser kleinstmöglicher Einzeltropfen
*a
*)abei 100 µm Düsendurchmesser und Einsatz von Kleber Heraeus PD 205A-Jet (bei
53°C) oder Loctite 3621 (bei 53°C)
0,7 - 0,8 mm (+/- 0,1 mm)
Durchmesser Tropfen aus 5 Schuß aufgebaut
a
1,0 mm (+/- 0,2 mm)
Höhe Einzeltropfen
a
0,15 mm (+/- 0,02 mm)
Höhe Tropfen aus 5 Schuß aufgebaut
a
0,2 - 0,3 mm
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE TX-Serie
3.8 SIPLACE Gurtzuführmodule für SIPLACE TX-Serie Ab Softwareversion 713.0 Ausgabe 01/2020
160
3.8.3 Linear Dipping Unit X (LDU X)
Artikel-Nr. 00117011-xx Linear Dip Module für Flux / LDU-X
Artikel-Nr. Dipplatten siehe Abschnitt 3.8.3.4
, Seite 162.
3
Abb. 3.8 - 4 Linear Dipping Unit (LDU X)
(1) LDU X
(2) Dipplatte
(3) Flussmittelbehälter
(4) Anzeigefeld (4 Zeilen à 20 Zeichen)
(5) Bedienfeld mit 6 Folientastern
(6) LED für Statusanzeigen
(7) NOT-AUS-Taster
