4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX-Serie
4.2 Anlieferungskonfiguration Ab Softwareversion 713.0 Ausgabe 01/2020
180
4.2.5 Bestückautomat in der Transportkiste bzw. auf der Palette transportieren
4
Abb. 4.2 - 2 Transportkiste/Palette - Ansatzpunkte für den Transport mit dem Gabelstapler
Die Transportkiste oder Palette soll vorzugsweise nur an der Seite (Pos. A in Abb. 4.2 - 2, Seite
180
) angehoben werden, bei der sich die Ausgabeseite des Bestückautomaten befindet.
Transportieren Sie die SIPLACE TX auf der Palette bzw. in der Transportkiste so nah wie
möglich an den endgültigen Aufstellort.
4.2.5.1 Abmessungen der Transportverpackungen
Die Abmessungen der Paletten und Holzkisten sind in der folgenden Tabelle aufgelistet:
4
(A)
1
1
Bestückautomat (L x B x H)
Palette 2670 mm x 2100 mm
Holzkiste 2670 mm x 2100 mm x 1850
Betriebsanleitung SIPLACE TX-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 01/2020 4.2 Anlieferungskonfiguration
181
4.2.5.2 Gewicht des versandfertigen Bestückautomaten
Die folgende Tabelle enthält die Gewichtsangaben der versandfertigen Bestückautomaten ein-
schließlich Verpackung.
4
4.2.5.3 Transportmittel zum Transport des Bestückautomaten in der Verpackung
Verwenden Sie zum Transport des Bestückautomaten einen Gabelstapler mit folgender Spezifi-
kation:
4
Bestückautomat Versand innerhalb
Europas
Versand nach Übersee
SIPLACE TX mit zwei BE-Wagen 2350 kg 2600 kg
Gabellänge min. 1800 mm
Tragkraft min. 3000 kg
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX-Serie
4.2 Anlieferungskonfiguration Ab Softwareversion 713.0 Ausgabe 01/2020
182
4.2.6 Bestückautomat von der Palette heben
4

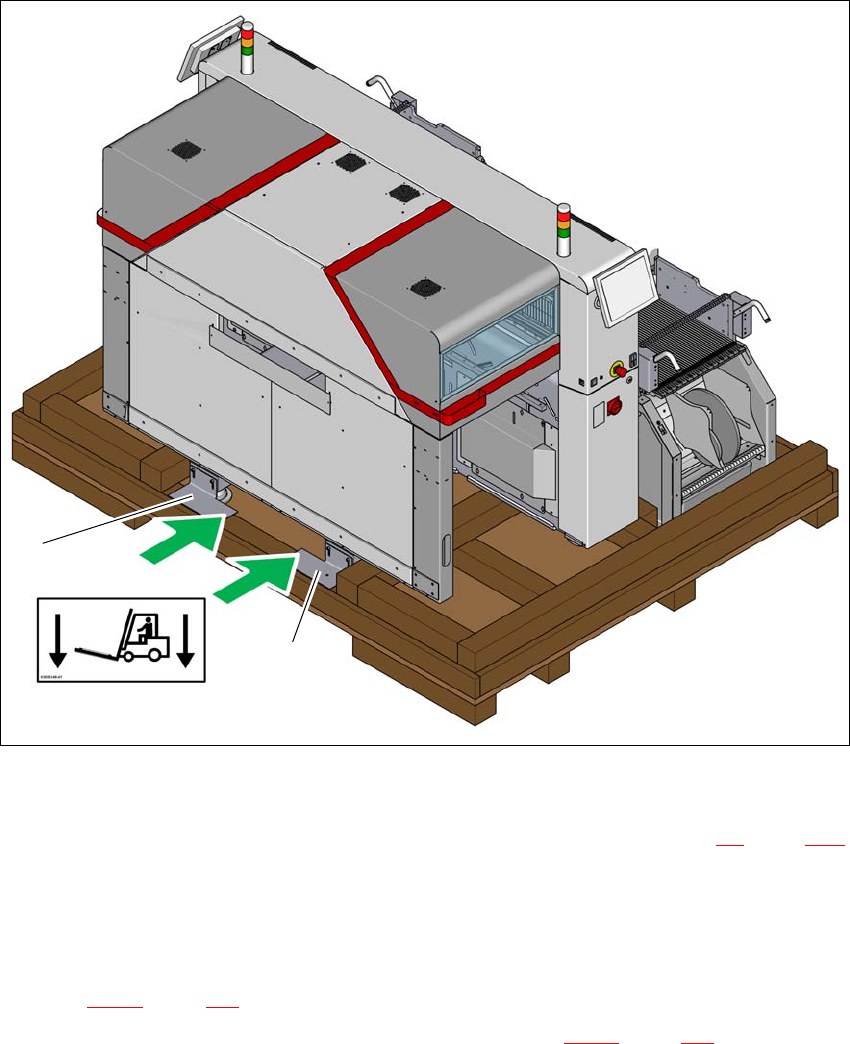

Abb. 4.2 - 3 Ansatzpunkte für den Transport mit dem Gabelstapler
(1) Transportsicherungswinkel mit Sperrblech
Beachten Sie beim Transport zusätzlich die Sicherheitshinweise in Abschnitt 4.1, Seite 175).
Lösen Sie die beiden Transportwinkel (1) vom Boden der Transportkiste oder der Palette. Die
beiden Transportsicherungswinkel mit den Sperrblechen bleiben am Bestückautomaten
montiert.
Lösen und entfernen Sie den Transportwinkel auf der gegenüberliegenden Seite (Pos. 2 in
Abb. 4.2 - 1
, Seite 179).
Der Bestückautomat darf NUR an der Seite (Pos. A in Abb. 4.2 - 3, Seite 182) mit einem Ga-
belstapler angehoben werden, bei der sich die Ausgabeseite des Bestückautomaten befin-
det.
Positionieren Sie den Gabelstapler längs zur Leiterplatten-Transportrichtung (an der Ausga-
beseite).
(A)
1
1
