4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX-Ser ie 4.2 Anlieferungskonfiguration Ab Softwareversion 713.0 Ausgabe 01 /2020 184 Positionieren Sie den Gabelst apler längs zur Leiterplatten-T ran sportr i…
Betriebsanleitung SIPLACE TX-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 01/2020 4.2 Anlieferungskonfiguration
183
Öffnen Sie die Gabel so weit, dass die Gabel zwischen die beiden Maschinenfüße geführt
und die Auflageflächen des Bestückautomaten gleichmäßig auf der Gabel aufliegen können.
Schieben Sie die Gabel zwischen die Auflageflächen des Bestückautomaten (Maschinenrah-
men) und den Sperrblechen. Die Sperrbleche dienen dabei als zusätzliche Absicherung um
das Kippen des Bestückautomaten zu verhindern.
Schieben Sie die Gabeln ganz durch den Bestückautomaten, so dass diese am Maschinen-
rahmen der gegenüberliegenden Seite sicher aufliegt.
4

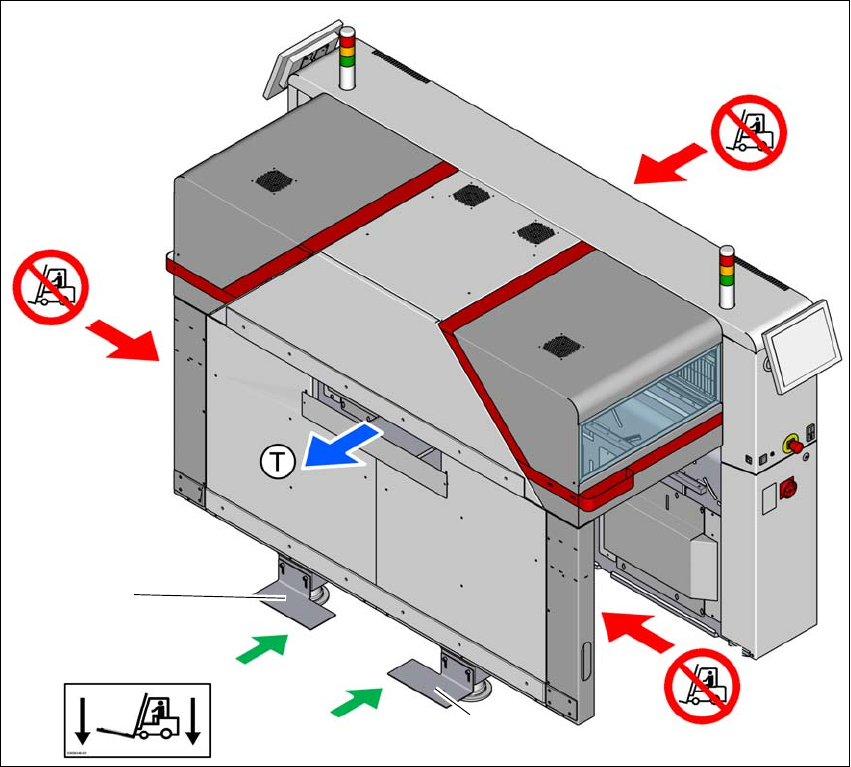

Abb. 4.2 - 4 Auflageflächen - Gabel parallel zur Leiterplatten-Transportrichtung an der Ausgabeseite
(T) Transportrichtung Leiterplattentransport
(1) Gabeln des Gabelstaplers zwischen den Automatenfüßen
(2) Bestückautomat niemals an der Eingabeseite anheben! - Kippgefahr!
(3) Bestückautomat niemals an den Stellplätzen der BE-Wagen mit einem Gabelstapler anhe-
ben! - Kippgefahr!
(4) Transportsicherungswinkel mit Sperrblech
(2)
(1)
(3)
(3)
(4)
(4)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX-Serie
4.2 Anlieferungskonfiguration Ab Softwareversion 713.0 Ausgabe 01/2020
184
Positionieren Sie den Gabelstapler längs zur Leiterplatten-Transportrichtung (an der Ausga-
beseite).
Öffnen Sie die Gabel so weit, dass die Gabel zwischen die beiden Automatenfüße geführt
und die Auflageflächen des Bestückautomaten gleichmäßig auf der Gabel aufliegen können.
Schieben Sie die Gabel zwischen die Auflageflächen des Bestückautomaten (Automatenrah-
men) und über den Sperrblechen der Transportsicherungswinkeln. Die Sperrbleche dienen
dabei als zusätzliche Absicherung um das Kippen des Bestückautomaten zu verhindern.
Schieben Sie die Gabeln ganz durch den Bestückautomaten, so dass diese am Automaten-
rahmen der gegenüberliegenden Seite sicher aufliegt.
Heben Sie den Bestückautomaten von der Palette.
Transportieren Sie den Bestückautomaten an die Zielposition in Ihrer Fertigung.
Stellen Sie den Bestückautomaten in die Linie (siehe Abschnitt 4.5.5
, Seite 204).
4.2.7 Anlieferungskonfiguration des Bestückautomaten
Bei Anlieferung ist der Bestückautomat folgendermaßen konfiguriert:
– Die Transportspuren des Doppeltransport sind auf eine Breite von 210 mm eingestellt. Diese
Breiteneinstellung ist für die Feinjustage des Bestückautomaten von Bedeutung.
– Beide Monitore sind demontiert.
– Beide Meldeleuchten sind demontiert.
– Alle Portalachsen sind mit Transportsicherungen fixiert (siehe Abschnitt 4.6
, Seite 216).
Betriebsanleitung SIPLACE TX-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 01/2020 4.3 Transportieren des Bestückautomaten
185
4.3 Transportieren des Bestückautomaten
Der Bestückautomat darf mit einem Gabelstapler nur an der Ausgabeseite angehoben und trans-
portiert werden. Die Abbildung 4.2 - 4
, Seite 183 zeigt Ihnen die Ansatzpunkte des Gabelstaplers
am Bestückautomaten, wenn Sie den Bestückautomaten von der Palette heben oder ihn ohne Pa-
lette transportieren wollen.
4
4.3.1 Sicherheitshinweise beim Transportieren des Bestückautomaten
Beachten Sie beim Transport zusätzlich die Sicherheitshinweise in Abschnitt 4.1, Seite 175).
HINWEIS
Befindet sich der Bestückautomat am endgültigen Aufstellort und soll dort in eine Linie
integriert werden, darf der Bestückautomat auch mit einem Hubwagen an den Stellplät-
zen angehoben werden. Siehe dazu Abschnitt 4.5.5
, Seite 204).
