4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX-Ser ie 4.4 Infrastruktur des Aufstellungsorts Ab Softwareversion 713.0 A usgabe 01/2020 186 4.4 Infrastruktur des Aufstellungsort s 4 4.4.1 Empfehlungen zur Un…
Betriebsanleitung SIPLACE TX-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 01/2020 4.3 Transportieren des Bestückautomaten
185
4.3 Transportieren des Bestückautomaten
Der Bestückautomat darf mit einem Gabelstapler nur an der Ausgabeseite angehoben und trans-
portiert werden. Die Abbildung 4.2 - 4
, Seite 183 zeigt Ihnen die Ansatzpunkte des Gabelstaplers
am Bestückautomaten, wenn Sie den Bestückautomaten von der Palette heben oder ihn ohne Pa-
lette transportieren wollen.
4
4.3.1 Sicherheitshinweise beim Transportieren des Bestückautomaten
Beachten Sie beim Transport zusätzlich die Sicherheitshinweise in Abschnitt 4.1, Seite 175).
HINWEIS
Befindet sich der Bestückautomat am endgültigen Aufstellort und soll dort in eine Linie
integriert werden, darf der Bestückautomat auch mit einem Hubwagen an den Stellplät-
zen angehoben werden. Siehe dazu Abschnitt 4.5.5
, Seite 204).
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX-Serie
4.4 Infrastruktur des Aufstellungsorts Ab Softwareversion 713.0 Ausgabe 01/2020
186
4.4 Infrastruktur des Aufstellungsorts
4
4.4.1 Empfehlungen zur Untergrundbeschaffenheit
Der Untergrund des Bestückautomaten muss fest und eben sein, denn dynamische Kräfte können
beim Betrieb des Bestückautomaten Schwingungen am Aufstellort erzeugen. Die Größe der
Schwingungen hängt von der Unterbodenkonstruktion ab. Grundsätzlich geeignet sind, sofern die
Parameter für die Bodenbelastung usw. eingehalten werden:
– Stahlbeton-Deckenkonstruktionen, z.B. Decken in Industriehallen
– Stahlbeton-Bodenplatten, z.B. Betonböden in nicht unterkellerten Industriehallen
– Räume mit Doppelboden, sofern in den Zwischenraum ein stabiles Fundament eingezogen
ist. Für dieses Zwischenfundament gelten die gleichen Aufstellbedingungen. Es kann aus
Stahlträgern oder aus Beton gefertigt sein.
4
4.4.1.1 Bodenebenheit
Der Untergrund des Bestückautomaten darf maximal ein Gefälle von 0,63% aufweisen. Das ent-
spricht einem Gefälle von 5 mm auf einer Stecke von 800 mm (z. B. die Breite eines BE-Tisches).
4.4.1.2 Automatengewicht und Flächenlast
Die Werte für Maschinengewichte und Flächenlast finden Sie in Abschnitt 3.3.1, Seite 112.
HINWEIS
Beachten Sie auch das Dokument "Netz- und Druckluftkonfiguration für SMD-Anlagen"
(deutsch+englisch, Art.Nr. 00197548-xx), welches Sie bei der Lieferung der SIPLACE
Bestückautomaten erhalten.
Betriebsanleitung SIPLACE TX-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 01/2020 4.4 Infrastruktur des Aufstellungsorts
187
4.4.2 Druckluftversorgung

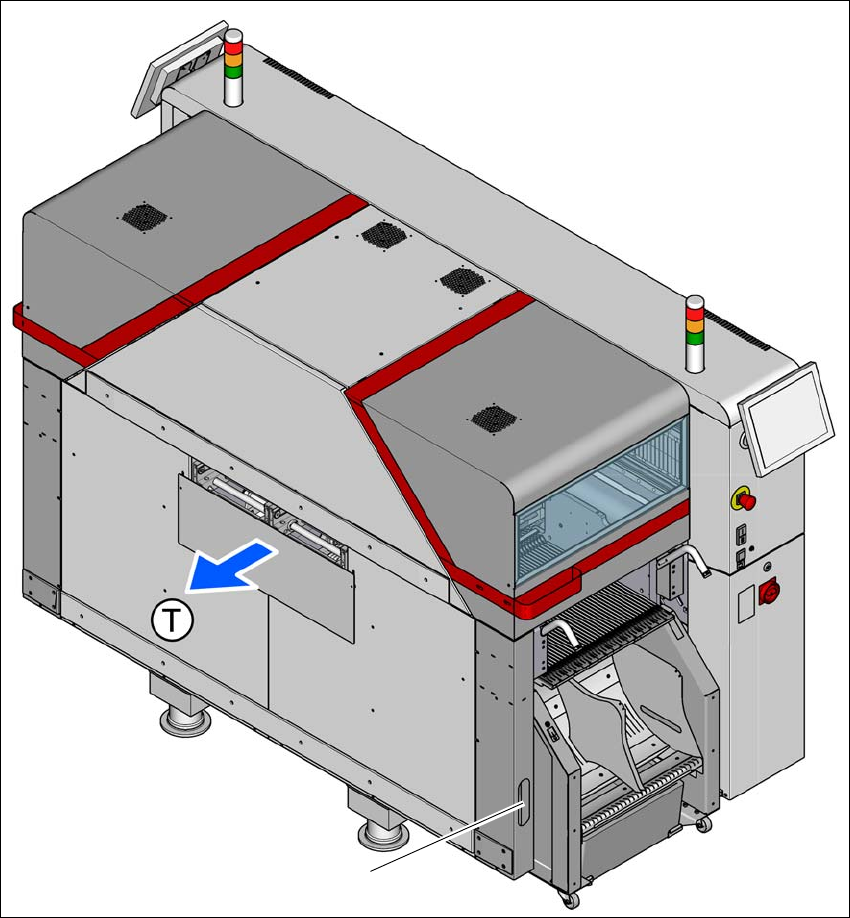

Abb. 4.4 - 1 Lage der Druckluftversorgung im Bestückautomaten
(1) Einbauposition der Druckluftversorgung an Stellplatz 2
(T) Transportrichtung
1
