4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX-Serie
4.4 Infrastruktur des Aufstellungsorts Ab Softwareversion 713.0 Ausgabe 01/2020
196
4.4.4 Übersicht über die Feinsicherungen
4

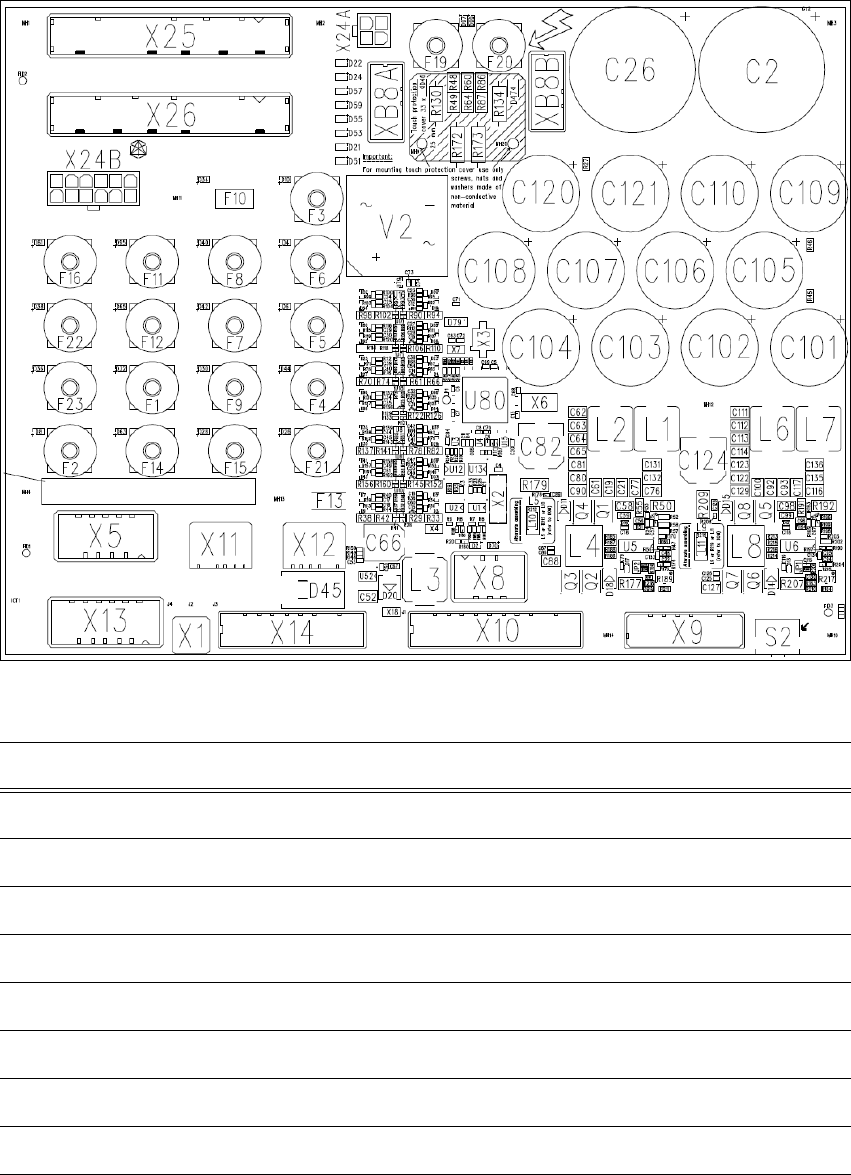

Abb. 4.4 - 6 Übersicht über die Feinsicherungen
4
Sicherung Komponente Strom [A] Spannung [V]
F1 MGCU1 6,3 24
F2 MGCU2 6,3 24
F3 Service 6,3 24
F4 Distributor 6,3 24
F5 Station PC 6,3 24
F6 Option PC 6,3 24
F7 Conveyor control 6,3 24
F8 Gantry 1 6,3 24
Betriebsanleitung SIPLACE TX-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 01/2020 4.4 Infrastruktur des Aufstellungsorts
197
F9 Gantry 2 6,3 24
F10 Internal 6,3 24
F11 CSB Signal 6,3 24
F12 CSB Supply 6,3 24
F13 -- -- --
F14 Head 1 6,3 42
F15 Head 2 6,3 42
F16 Conveyor drives 10,0 42
F19 Gantry 1 6,3 160
F20 Gantry 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 10 27
F23 FCU 2 10 27
Sicherung Komponente Strom [A] Spannung [V]
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX-Serie
4.5 Den Bestückautomaten aufstellen Ab Softwareversion 713.0 Ausgabe 01/2020
198
4.5 Den Bestückautomaten aufstellen
4.5.1 Anbauteile montieren
Bei Anlieferung des Bestückautomaten sind der Monitor und die Meldeleuchte demontiert. Für die
Montage der Meldeleuchten und der Monitoren gehen Sie vor wie nachfolgend beschrieben.
4.5.1.1 Meldeleuchte montieren
Stecken Sie die Meldeleuchte in die Halterung soweit ein, dass das Rohr der Meldeleuchte
ausreichend in die Halterung ragt.
Ziehen Sie den Stecker aus dem Lampensockel ein wenig heraus.
Stecken Sie den Stecker am Lampenoberteil unten an.
Drehen Sie die Meldeleuchte, bis diese verriegelt.
4.5.1.2 Monitore montieren
Befestigen Sie den Monitor mit den drei Befestigungsschrauben am Monitorhalter und schlie-
ßen Sie das Monitorkabel an.
Kontrollieren Sie die Kabelanschlüsse.
Sichern Sie das Monitorkabel mit einer Zugentlastung am Monitor.
