4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX-Ser ie 4.5 Den Bestückautomaten aufstellen Ab Softwareversion 713.0 Ausg abe 01/2020 214 4.5.7.4 Bodenanker montieren (optional) Artikel Nr . 00588122-xx Boden…
Betriebsanleitung SIPLACE TX-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 01/2020 4.5 Den Bestückautomaten aufstellen
213
4

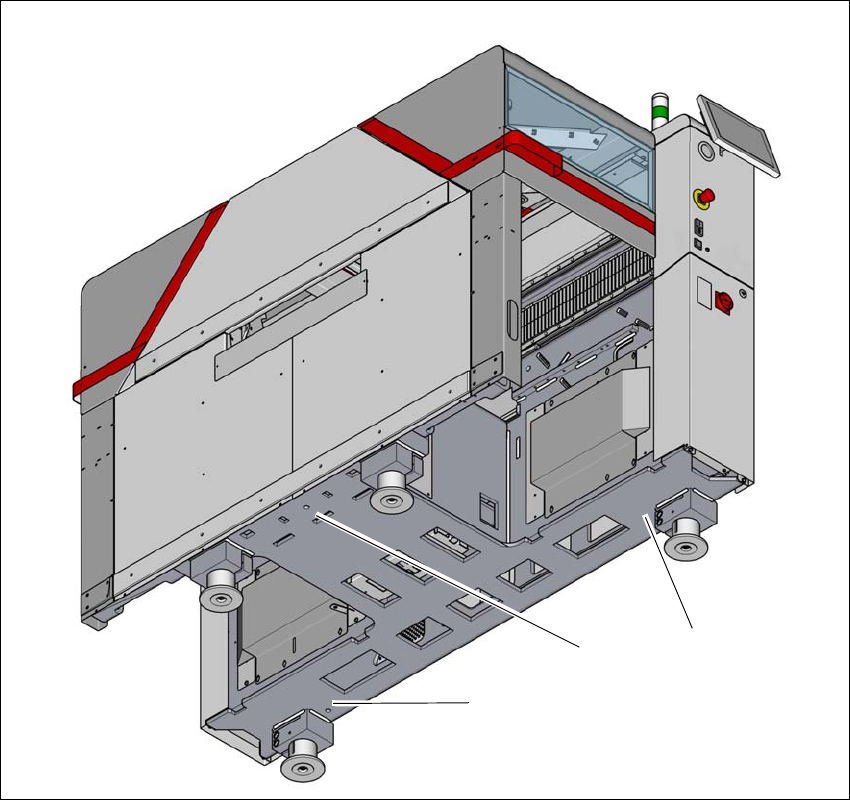

Abb. 4.5 - 7 Auflagepositionen für das Luftkissen-Transportsystem
(1) Drei Auflagepunkte für das Luftkissen-Transportsystem
(1)
(1)
(1)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX-Serie
4.5 Den Bestückautomaten aufstellen Ab Softwareversion 713.0 Ausgabe 01/2020
214
4.5.7.4 Bodenanker montieren (optional)
Artikel Nr. 00588122-xx Bodenanker Set für TX
Bei Bedarf kann der Bestückautomat mit einem Bodenanker vor Erschütterungen (z. B. bei Erd-
beben) gegen Verrutschen gesichert werden.
Montieren Sie an jedem Automatenfuß einen Bodenanker.
4
Abb. 4.5 - 8 Bodenanker
Legen Sie den Bodenanker (1) über den Automatenfuß.
Schrauben Sie den Bodenanker an den vier Bohrungen (2) mit geeignetem Befestigungsma-
terial am Boden fest.
(1)
(2)
Betriebsanleitung SIPLACE TX-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 01/2020 4.5 Den Bestückautomaten aufstellen
215
4.5.8 Abstandsmaße der Maschinenfüße und der festen LP-Transportkanten
4.5.8.1 Abstandsmaße der Maschinenfüße
4
Abb. 4.5 - 9 Abstandsmaße der Maschinenfüße in Millimeter
