Betriebsanleitung SIPLACE TX-Serie 4 Aufstellen und Inbetriebnah me Ab Softwareversion 713.0 Ausgabe 01/2020 4.5 Den Bestückautomaten aufstellen 215 4.5.8 Abst andsmaße der Maschinenf üße und der festen LP-T ransport kan…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX-Serie
4.5 Den Bestückautomaten aufstellen Ab Softwareversion 713.0 Ausgabe 01/2020
214
4.5.7.4 Bodenanker montieren (optional)
Artikel Nr. 00588122-xx Bodenanker Set für TX
Bei Bedarf kann der Bestückautomat mit einem Bodenanker vor Erschütterungen (z. B. bei Erd-
beben) gegen Verrutschen gesichert werden.
Montieren Sie an jedem Automatenfuß einen Bodenanker.
4

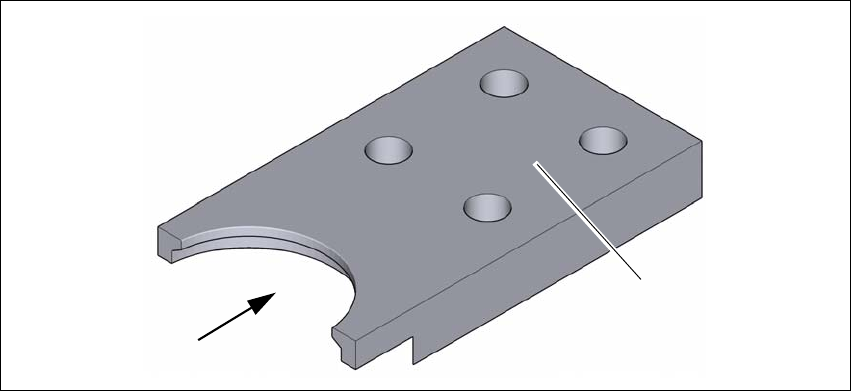

Abb. 4.5 - 8 Bodenanker
Legen Sie den Bodenanker (1) über den Automatenfuß.
Schrauben Sie den Bodenanker an den vier Bohrungen (2) mit geeignetem Befestigungsma-
terial am Boden fest.
(1)
(2)
Betriebsanleitung SIPLACE TX-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 01/2020 4.5 Den Bestückautomaten aufstellen
215
4.5.8 Abstandsmaße der Maschinenfüße und der festen LP-Transportkanten
4.5.8.1 Abstandsmaße der Maschinenfüße
4

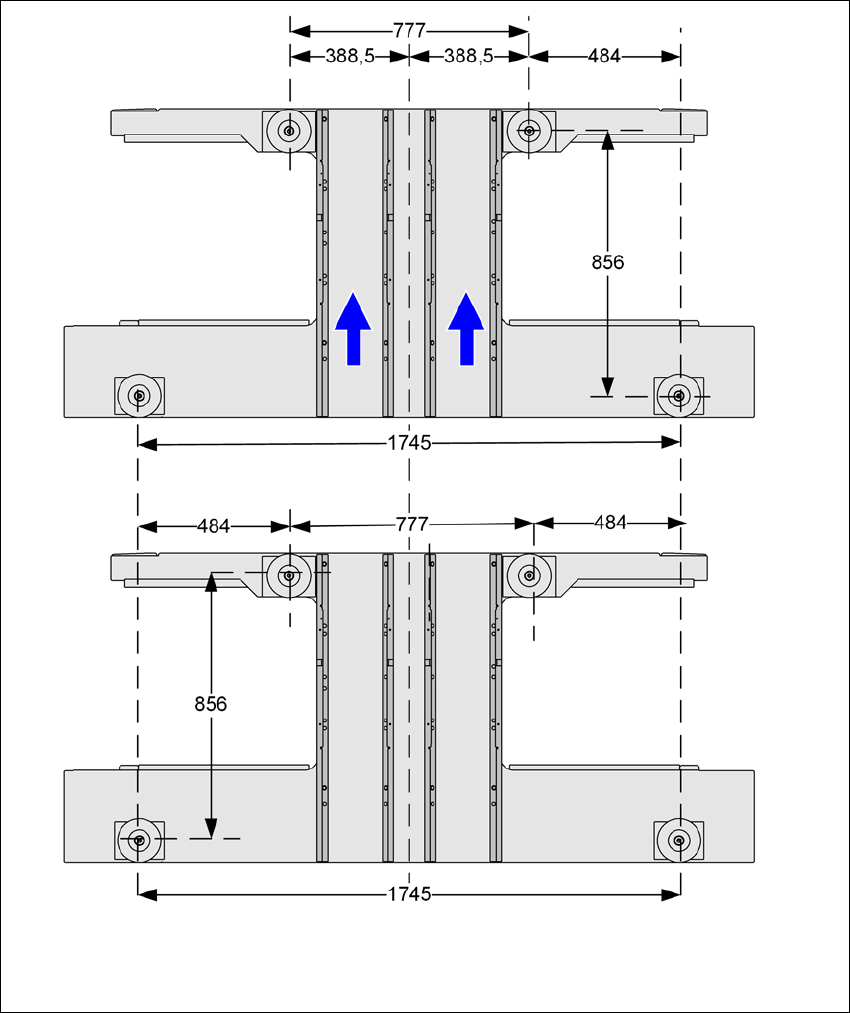

Abb. 4.5 - 9 Abstandsmaße der Maschinenfüße in Millimeter
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE TX-Serie
4.6 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion 713.0 Ausgabe 01/2020
216
4.6 BE-Wagen an die LP-Transporthöhe anpassen
Der BE-Wagen lässt sich mit wenigen Handgriffen auf folgende Leiterplatten-Transporthöhen ein-
stellen:
900 mm 4
930 mm (Standardhöhe) 4
950 mm 4
4

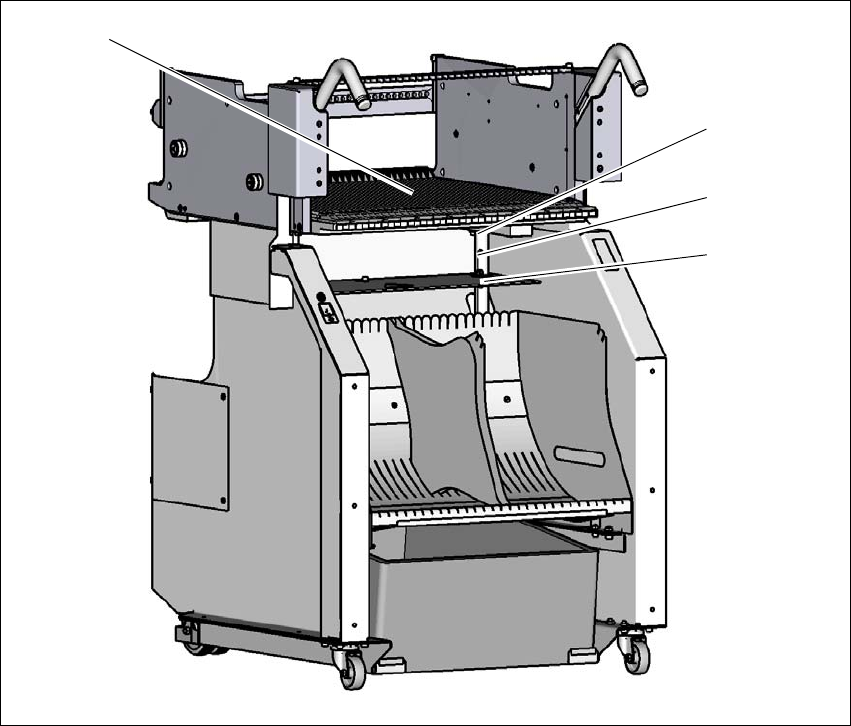

Abb. 4.6 - 1 BE-Wagen
(1) Bohrungen für die LP-Transporthöhen 900, 930 und 950 mm.
(2) BE-Tisch
900 mm
930 mm
950 mm
(1)
(2)
