Betriebsanleitung SIPLACE TX-Serie 5 Aufgaben am Bestückautomate n Ab Softwareversion 713.0 Ausgabe 01/2020 5.5 Die Bedienoberfläche 235 5.5.1 St atusfeld Im S tatusfeld wir d der aktuelle Zus tand des Bestückautom aten,…
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE TX-Serie
5.5 Die Bedienoberfläche Ab Softwareversion 713.0 Ausgabe 01/2020
234
5.5 Die Bedienoberfläche
Die Bedienoberfläche ist in die nachfolgend beschriebenen Bereiche aufgeteilt.
5

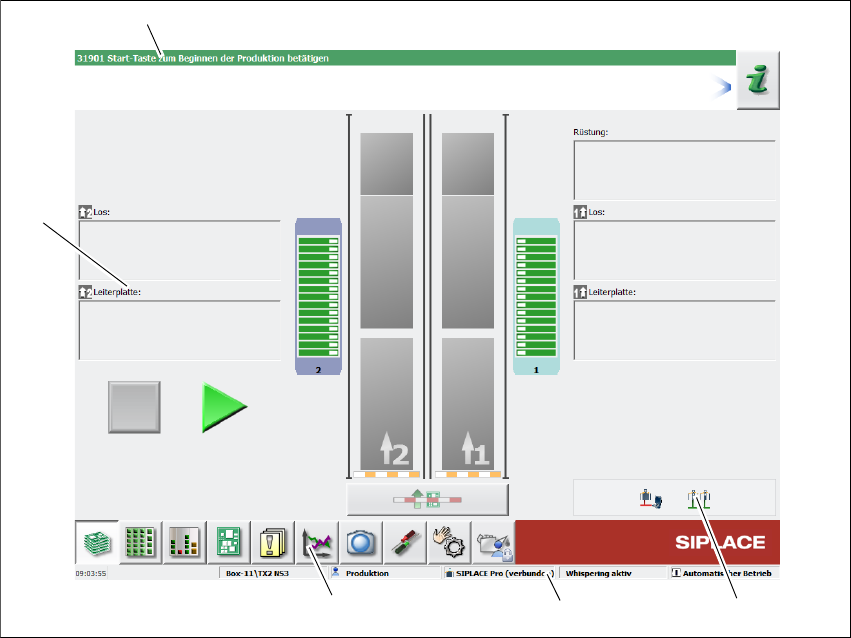

Abb. 5.5 - 1 Komponenten der Bedienoberfläche (Beispiel)
Legende
(1) Statusfeld (Status- und Fehleranzeige)
(2) Bearbeitungsbereich / Anzeigebereich
(3) Symbolleiste
(4) Infozeile
(5) Anzeige von geänderten Konfigurationen und zusätzlichen Optionen
(1)
(2)
(3)
(4)
(5)
Betriebsanleitung SIPLACE TX-Serie 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 01/2020 5.5 Die Bedienoberfläche
235
5.5.1 Statusfeld
Im Statusfeld wird der aktuelle Zustand des Bestückautomaten, der zuletzt aufgetretene Fehler
und die durchzuführende Aktion angezeigt.
Auf der rechten Seite des Statusfeldes werden je nach Zustand folgende Symbole angezeigt:
(Grün) Startet die kontextsensitive Hilfe zur aktuellen Ansicht. Alle Bedienelemente der Ansicht
werden kurz erläutert
(Rot) Startet das Hilfesystem, das mögliche Ursachen für den aktuellen Fehler und Behebungs-
maßnahmen aufzeigt (siehe Abschnitt 5.6.1
, Seite 243).
Öffnet ein Dialogfenster, in dem die Quelle des Fehlers, der Fehlermeldungstext und das Datum
mit Uhrzeit beim Auftreten des Fehlers angezeigt wird (siehe Abschnitt 5.6.1
, Seite 243). Von hier
aus kann ebenfalls die Hilfe zum aktuellen Fehler aufgerufen werden.
Öffnet die Detailansicht für den aktuellen Fehler. In dieser Ansicht können Fehlerbehebungsmaß-
nahmen direkt aufgerufen werden (wird nur bei bestimmten Fehlermeldungen angezeigt).
Löscht den aktuell angezeigten Fehler aus dem Statusfeld.
5.5.2 Anzeige- und Bearbeitungsbereich
In diesem Bereich werden die Schaltflächen zum Einstellen/Auslösen von Funktionen, allgemeine
Informationen zur Leiterplatte, Rüstung, Los und sonstige Hinweise angezeigt.
Durch animierte und verschiedenfarbig gekennzeichnete Objekte werden Vorgänge oder Zu-
stände (z. B. Bearbeiten, Stellplatz leer usw.) angezeigt.
Die Übersicht über alle Schaltflächen und Informationen finden Sie in der Online Hilfe.
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE TX-Serie
5.5 Die Bedienoberfläche Ab Softwareversion 713.0 Ausgabe 01/2020
236
5.5.3 Symbolleiste
In der Symbolleiste befinden sich Schaltflächen für die Hauptfunktionen der Stationssoftware.
Damit können Sie die Bedienoberfläche in andere Ansichten umschalten und von dort aus weitere
Funktionen verwenden (siehe Abschnitt 5.5.5
, Seite 240).
5
Abb. 5.5 - 2 Symbolleiste
Die Schaltflächen variieren je nach Konfiguration und eingestellter Bedienebene. Einige Ansich-
ten stehen nur in höheren Bedienebenen zur Verfügung.
In der folgenden Tabelle sind die Schaltflächen und Hauptfunktionen kurz beschrieben.
5
Symbol Ansicht Beschreibung
Produktion
(Grundansicht)
Anzeige des Bestückautomaten-Status für die am häufigsten aus-
geführten Aufgaben während der Produktion.
Anzeige der Betriebszustände, siehe Abschnitt 5.5.2
, Seite 235.
Anzeige von Stellplätzen, Name der Rüstung, Name des Los,
Änderungen der Konfiguration und zusätzlichen Optionen.
Zuführmodul,
Bauelemente und
Pipetten
Die Rüstung kann für jeden der 4 Stellplätze einzeln aufgerufen
werden.
Prüfen und Rüsten von Zuführmodulen, Bauelementen und Pipet-
ten.
Gehäuseformen und Bauelement-Taschenformen teachen.
Anzeige der Füllstandskontrolle.
Füllstandsansicht Dem Bediener wird zu jedem Zeitpunkt während der Bestückung
angezeigt, wann die einzelnen Förderer leer laufen und wieder
aufgefüllt werden müssen.
Leiterplatten Anzeige der Leiterplatten und Bestückpositionen-Liste.
Prüfen und Einrichten der Leiterplatten und Bauelemente.
Marken teachen.
Nachrichten Anzeige von Nachrichten zu aktuellen und früheren Ereignissen.
Die Nachrichten werden nach ihrer Art unterschieden. Es wird eine
Tabelle für Spurfehler, Transportfehler, Bestückautomaten-Fehler,
allgemeine Fehler und verkettete Fehlermeldungen angezeigt (sie-
he Abschnitt 5.6
, Seite 242).
Statistik Anzeige von Statistik über Leistung, Qualität und abgeworfenes
Material. Anzeige der Leistung der Bestückautomaten und Leiter-
platten.
Starten von OIS (Operator Information System), nähere Informati-
onen siehe Dokumentation zu OIS.
